Ko so pomembni čistoča, odpornost proti koroziji, kompaktna avtomatizacija in zanesljiv izklop,Šangtajzagotavlja1PC krogelni ventil za direktno montažo iz elektropoliranega nerjavečega jeklakot praktična rešitev za zahtevne sisteme za nadzor tekočin. Njegova površina iz elektropoliranega nerjavečega jekla, neposredna montažna struktura aktuatorja in natančno obdelane komponente omogočajo uporabo v farmacevtski industriji, predelavi hrane, obdelavi vode, kemikalijah in avtomatizirani industrijski uporabi.

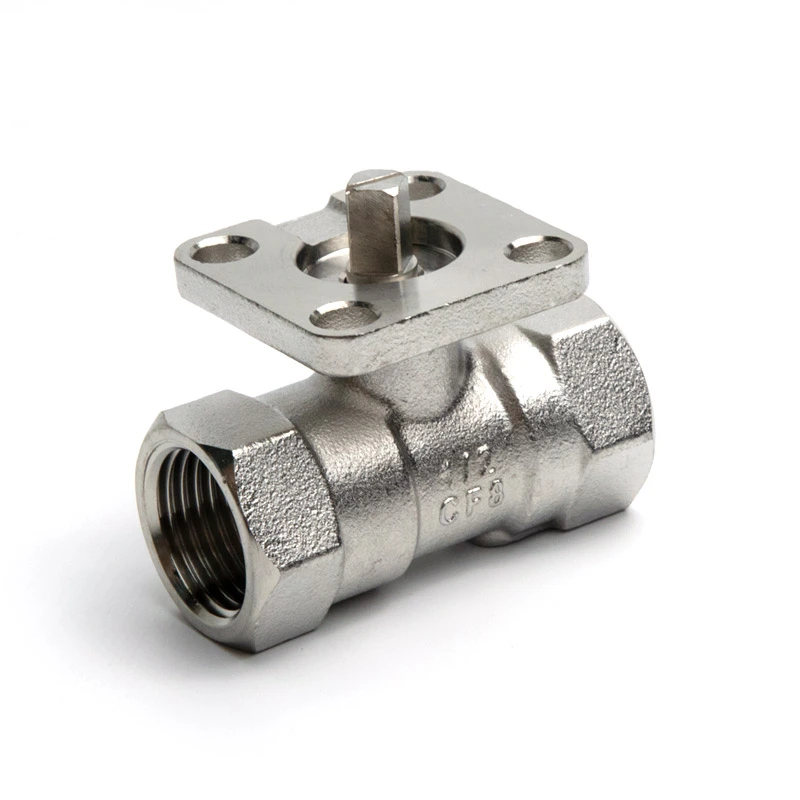

Kroglični ventil za direktno montažo iz elektropoliranega nerjavečega jekla 1PC združuje enodelno konstrukcijo z elektropolirano površino in integrirano platformo za neposredno montažo. Elektropoliranje ustvari bolj gladko in enakomerno površino iz nerjavečega jekla, pomaga zmanjšati kopičenje ostankov in poenostavi čiščenje. Struktura za neposredno montažo omogoča namestitev združljivih pnevmatskih ali električnih aktuatorjev brez dodatnih pritrdilnih nosilcev, kar ustvarja bolj kompaktno rešitev za avtomatizacijo. Z možnostmi iz nerjavečega jekla 304 in 316, navojnimi priključki NPT ali BSP, obsegom velikosti 1/4"–2" in zmožnostjo tlaka do 285 PSI lahko ta vrsta krogelnih ventilov izpolni širok nabor industrijskih zahtev za nadzor tekočin.
Kazalo
Zakaj izbrati krogelni ventil iz elektropoliranega nerjavečega jekla?
Kako zasnova neposredne montaže izboljša avtomatizacijo?
Zakaj je enodelna konstrukcija praktična?
Kje se lahko uporablja ta krogelni ventil?
Ključne specifikacije na prvi pogled
Kako naj kupci izberejo pravi ventil?
Ključne prednosti za industrijske kupce
Premisleki glede namestitve in vzdrževanja
Zakaj razmisliti o Shangtaiju za svoj projekt ventilov?
Zakaj izbrati krogelni ventil iz elektropoliranega nerjavečega jekla?
Stanje površine je pomemben dejavnik, ko ventil deluje v sistemih, kjer so pomembni čistoča, odpornost proti koroziji in učinkovitost vzdrževanja. Elektropoliranje odstrani mikroskopske nepravilnosti s površine nerjavečega jekla in ustvari bolj gladko površino. To lahko pomaga zmanjšati območja, kjer se lahko kopičijo onesnaževalci ali procesni ostanki.
Za aplikacije, ki vključujejo pogosto čiščenje ali zahtevne higienske zahteve, lahko gladka površina ventila poenostavi vzdrževanje. Nerjavno jeklo zagotavlja tudi močno kombinacijo mehanske vzdržljivosti in odpornosti proti koroziji, zaradi česar je primerno za širok spekter industrijskih okolij.
Ventil Shangtai je na voljo z nerjavečim jeklom 304 kot standardno možnostjo materiala, medtem ko je mogoče izbrati konfiguracije iz nerjavečega jekla 316, ko pogoji projekta zahtevajo dodatno odpornost proti koroziji. Stran z izdelkom določa ASTM A351 CF8 (304) za ohišje, z nerjavečim jeklom, uporabljenim za glavne mokre komponente, in tesnilne komponente na osnovi PTFE.
- Gladkejša površina iz elektropoliranega nerjavečega jekla
- Izboljšana odpornost proti koroziji in površinski kontaminaciji
- Lažje čiščenje in vzdrževanje
- Primerno za tekočinske sisteme, občutljive na čistočo
- Na voljo v različnih konfiguracijah materiala iz nerjavečega jekla
Kako zasnova neposredne montaže izboljša avtomatizacijo?
Industrijska avtomatizacija ventilov pogosto zahteva zanesljivo povezavo med ventilom in aktuatorjem. Tradicionalne ureditve lahko zahtevajo ločene nosilce ali montažno strojno opremo, kar poveča število komponent in skupni odtis namestitve.
Kroglični ventil za neposredno montažo vključuje platformo za montažo aktuatorja v konstrukcijo ventila. Združljive pnevmatske ali električne aktuatorje je zato mogoče namestiti neposredno, kar pomaga poenostaviti mehansko razporeditev. To je še posebej uporabno za proizvajalce opreme in sistemske integratorje, ki načrtujejo kompaktne avtomatizirane sklope za krmiljenje tekočin.
Struktura za neposredno montažo lahko zagotovi več praktičnih prednosti:
- Kompaktna namestitev:Odpravlja potrebo po ločenem montažnem nosilcu v združljivih konfiguracijah.
- Manj komponent:Preprostejša povezava lahko zmanjša dodatno strojno opremo.
- Pripravljenost na avtomatizacijo:Podpira integracijo s pnevmatskim ali električnim pogonom.
- Prilagodljivo delovanje:Podaljšani ročaji se lahko upoštevajo tudi za primerne ročne aplikacije.
- Lažja sistemska integracija:Standardiziran koncept vgradnje je uporaben za opremo OEM in avtomatizirane procesne sisteme.
Zakaj je enodelna konstrukcija praktična?
Enodelno ohišje krogelnega ventila zagotavlja preprosto konstrukcijo za aplikacije, kjer je prednostna kompaktna in robustna razporeditev ventila. Ventil za krmiljenje pretoka tekočine uporablja krmilni mehanizem s kroglo in steblom, medtem ko sedež in tesnilne komponente zagotavljajo potrebno funkcijo zapiranja.
Pomembna je tudi natančna obdelava. Natančne mere med telesom, kroglo, steblom in tesnilnimi komponentami pomagajo podpirati nemoteno delovanje in zanesljivo tesnjenje. Shangtai kot del svojega proizvodnega pristopa določa natančno obdelane komponente in pregled materiala.
Ventil vključuje tudi možnost vretena proti izbruhu in zaklepne naprave. Te lastnosti so lahko dragocene v industrijskih obratih, kjer sta pomembna vidika nadzorovano delovanje in mehanska varnost.
Kje se lahko uporablja ta krogelni ventil?
Zaradi kombinacije elektropoliranega nerjavečega jekla, kompaktne konstrukcije in neposredne namestitve pogona je ta ventil primeren za aplikacije, kjer sta potrebni izolacija tekočine in avtomatizacija.
Tipična področja uporabe vključujejo:
- Farmacevtska oprema:Uporabno tam, kjer so pomembne gladke površine in čistilne komponente za nadzor pretoka.
- Predelava hrane:Primerno za fluidne sisteme, ki zahtevajo komponente iz nerjavnega jekla, odporne proti koroziji.
- Priprava vode:Primerno za avtomatizirane izolacijske točke in točke za nadzor pretoka.
- Kemična obdelava:Konstrukcija iz nerjavečega jekla lahko zagotovi vzdržljivost v izbranih procesnih okoljih.
- Industrijska avtomatizacija:Neposredna montaža aktuatorja podpira samodejno odpiranje in zapiranje.
- OEM oprema:Kompaktna konfiguracija ventila lahko poenostavi integracijo v pakirane stroje.
Primernost uporabe je treba vedno oceniti glede na dejansko tekočino, tlak, temperaturo, kemično združljivost, standard povezave in zahteve za aktuator.
Ključne specifikacije na prvi pogled
Naslednje specifikacije zagotavljajo praktično referenco za inženirje, distributerje, kupce OEM in sistemske integratorje, ki ocenjujejo ta ventil.
| Parameter | Specifikacija |
|---|---|
| Vrsta ventila | 1PC krogelni ventil za direktno montažo iz elektropoliranega nerjavečega jekla |
| Nominalna velikost | 1/4" do 2" |
| Tlačni razred | CL150 |
| Največji tlak | 285 PSI |
| Standardi niti | NPT / BSP |
| Standard oblikovanja in izdelave | ASME B16.34 |
| Standard testiranja | API 598 |
| Material telesa | ASTM A351 CF8 (304) |
| Material žoge in stebla | ASTM A182 F304 |
| Material sedeža | RPTFE (PTFE + 15% polnilo) |
| Temperaturno območje | -25°C do 150°C |
| Vrsta vrat | Zmanjšana vrata |
Za tehnično izbiro morajo kupci pred oddajo naročila preveriti najnovejše dimenzijske risbe, ocene tlaka in temperature, konfiguracijo materiala in zahteve za povezavo.
Kako naj kupci izberejo pravi ventil?
Izbira krogelnega ventila iz nerjavečega jekla mora vključevati več kot preprosto ujemanje nazivne velikosti cevi. Inženirji bi morali upoštevati celotno operacijsko okolje, da bi se izognili težavam z združljivostjo ali zmogljivostjo.
1. Potrdite standard povezave
Ventil podpira navojne konfiguracije NPT in BSP. Izbrani standard navoja se mora ujemati s povezanim sistemom cevi ali priključkov, da se izognete težavam pri namestitvi.
2. Preverite tlak in temperaturo
Naveden najvišji tlak je 285 PSI, medtem ko je navedeno temperaturno območje od -25 °C do 150 °C. Dejanski pogoji uporabe morajo ostati znotraj veljavne ocene tlaka in temperature.
3. Ocenite združljivost materiala
Nerjaveče jeklo 304 in 316 nudita različne stopnje odpornosti proti koroziji. Pri izbiri materiala je treba upoštevati procesno tekočino, koncentracijo, temperaturo in čistilne kemikalije.
4. Določite način delovanja
Za avtomatizirano opremo potrdite, ali imate prednost pnevmatski ali električni aktuator. Struktura neposredne vgradnje lahko pomaga zmanjšati zapletenost namestitve, če je aktuator združljiv z namestitvijo ventila.
5. Upoštevajte zahteve glede pretoka
Ta model uporablja konfiguracijo zmanjšanih vrat. Kupci bi morali upoštevati zahtevani pretok in padec tlaka, namesto da bi izbrali ventil samo na podlagi velikosti cevi. Navedene vrednosti Kv so lahko koristno izhodišče za oceno pretoka.
Ključne prednosti za industrijske kupce
Za kupce, ki primerjajo krogelne ventile iz nerjavečega jekla, vrednost te konfiguracije izhaja iz kombinacije površinske obdelave, konstrukcije, združljivosti z avtomatizacijo in prilagodljivosti proizvodnje.
| Funkcija | Praktična korist |
|---|---|
| Elektropoliran zaključek | Gladka površina in lažje čiščenje |
| Konstrukcija iz nerjavečega jekla | Odpornost proti koroziji in mehanska vzdržljivost |
| Platforma za neposredno montažo | Poenostavlja integracijo aktuatorja |
| Enodelno telo | Kompaktna in enostavna konstrukcija ventila |
| 304 / 316 Možnosti | Omogoča izbiro materiala za različna okolja |
| NPT / BSP navoji | Podpira različne zahteve za povezavo cevi |
| Prilagajanje OEM | Podpira prilagojene specifikacije in množične zahteve |
Premisleki glede namestitve in vzdrževanja
Tudi visokokakovosten ventil zahteva ustrezno namestitev in prakso delovanja. Pred namestitvijo preglejte navoje, tesnilne površine, ohišje ventila in cevovod glede kontaminacije ali poškodb. Cevovod mora biti pravilno poravnan, da se prepreči nepotrebna mehanska obremenitev ventila.
Med zagonom preverite, ali se ventil gladko odpira in zapira in ali aktuator, če je nameščen, deluje znotraj zahtevanega območja navora. Tlačni preizkus mora slediti veljavnim projektnim postopkom in varnostnim zahtevam.
Za dolgoročno servisiranje morajo vzdrževalne ekipe redno preverjati:
- Zunanje puščanje okoli navojnih povezav in tesnil
- Delovni moment in gibanje ventila
- Montaža in poravnava aktuatorja
- Znaki korozije ali poškodbe površine
- Sedež in zmogljivost tesnjenja
- Delovni tlak in temperaturni pogoji
Pri namestitvi, testiranju ali servisiranju ventila je priporočljivo upoštevati tehnično dokumentacijo proizvajalca in veljavne industrijske standarde.
Pogosto zastavljena vprašanja
Kaj je glavna prednost krogelnega ventila iz elektropoliranega nerjavečega jekla?
Elektropoliranje ustvari bolj gladko površino nerjavečega jekla, ki lahko izboljša čiščenje, zmanjša kopičenje površinskih ostankov in podpira odpornost proti koroziji. Zaradi tega je ventil posebej privlačen za industrijske aplikacije, ki so občutljive na čistočo.
Ali je mogoče ventil priključiti na pnevmatski pogon?
ja Platforma za neposredno montažo je zasnovana tako, da podpira združljive pnevmatske aktuatorje. V skladu z operativnimi zahtevami je mogoče upoštevati tudi električne pogone in ustrezne podaljšane ročaje.
Katere velikosti so na voljo?
Standardni razpon velikosti je od 1/4" do 2". Kupci, ki potrebujejo druge velikosti ali prilagojene specifikacije, se lahko o svojih zahtevah pogovorijo s proizvajalcem.
Ali ventil podpira navoje NPT in BSP?
ja Na voljo sta možnosti navojnega priključka NPT in BSP, ki omogočata, da se ventil ujema z različnimi cevovodnimi sistemi.
Kateri standardi so povezani s tem ventilom?
Podatki o izdelku določajo ASME B16.34 za načrtovanje in proizvodnjo ter API 598 za testiranje in pregledovanje. Zahteve, specifične za projekt, je treba potrditi pred javnim naročilom.
Ali lahko Shangtai zagotovi prilagoditev OEM?
ja Shangtai podpira zahteve OEM in prilagojene ventile, vključno z izbiro materiala, specifikacijami, površinsko obdelavo, standardi povezav in zahtevami za masovno proizvodnjo.
Zakaj razmisliti o Shangtaiju za svoj projekt ventilov?
The1PC krogelni ventil za direktno montažo iz elektropoliranega nerjavečega jeklaje zasnovan za kupce, ki potrebujejo kombinacijo kakovosti gladke površine iz nerjavečega jekla, kompaktne konstrukcije ventila in priročne integracije avtomatizacije. Njegove možnosti iz nerjavečega jekla 304/316, priključki NPT ali BSP, neposredna montažna struktura aktuatorja in industrijska zasnova so vsestranska izbira za sisteme za krmiljenje tekočin v več panogah.
Šangtaj podpira distributerje, proizvajalce opreme OEM, sistemske integratorje in industrijske projekte s prilagojenimi rešitvami ventilov in zmožnostmi dobave v razsutem stanju. Če ocenjujete velikost ventila, material, stopnjo tlaka, vrsto priključka, površinsko obdelavo ali združljivost aktuatorja, si za podrobnosti o izdelku in informacije o izbiri oglejte krogelni ventil za neposredno montažo iz elektropoliranega nerjavečega jekla.
Iščete zanesljivo rešitev ventila iz nerjavečega jekla za vaš naslednji projekt?Svojo zahtevano velikost, delovni medij, tlak, temperaturo, standard povezave in zahteve glede avtomatizacije delite s podjetjem Shangtai, da prejmete ustrezno konfiguracijo in tehnično podporo.Kontaktirajte nasdanes, da bi razpravljali o vaših zahtevah glede OEM, prilagojenih ali masovnih ventilov in našli praktično rešitev za vaš sistem za nadzor tekočin.
