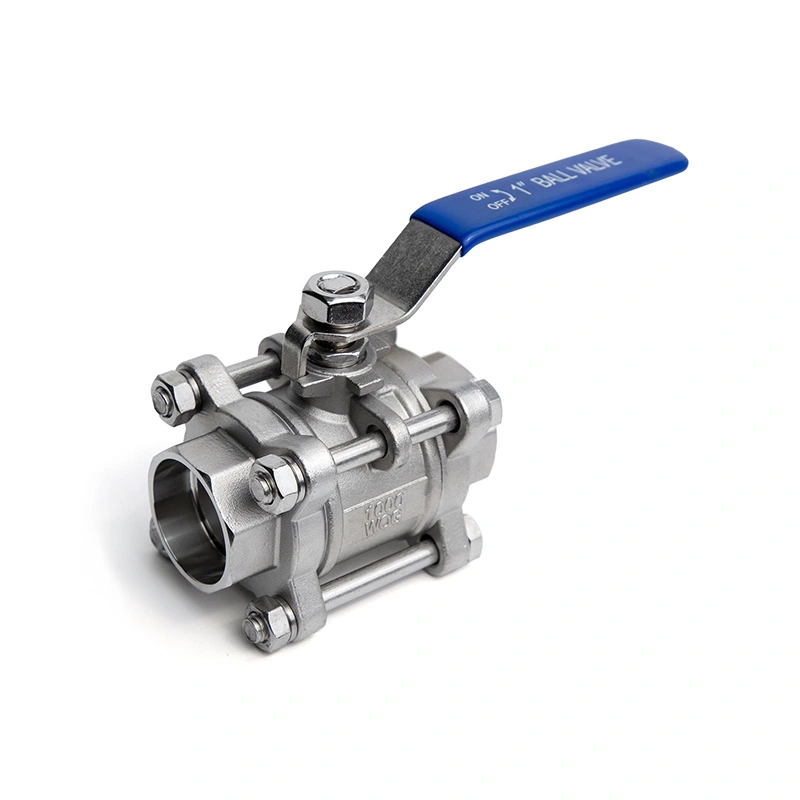

3PC krogelni ventil iz nerjavečega jekla z varjenimi konci

3PC krogelni ventil iz nerjavečega jekla z vtičnico z varjenimi konci združuje tridelno ohišje iz nerjavečega jekla z vtičnico zvarjenimi konci za kompaktne, trajne cevovodne povezave. Njegova konstrukcija z deljenim telesom omogoča dostop do notranjih tesnil in drugih komponent, ki jih je mogoče servisirati, potem ko je ventil izoliran in v njem ni tlaka. Pretok s polnimi odprtinami podpira nizek pretočni upor, medtem ko zasnova s ​​kroglico in sedežem zagotavlja dvosmerno zapiranje združljivih tekočin. Primeren je za visokotlačne cevovode v naftnih in plinskih sistemih, kemični obdelavi, obdelavi vode in drugih industrijskih sistemih.

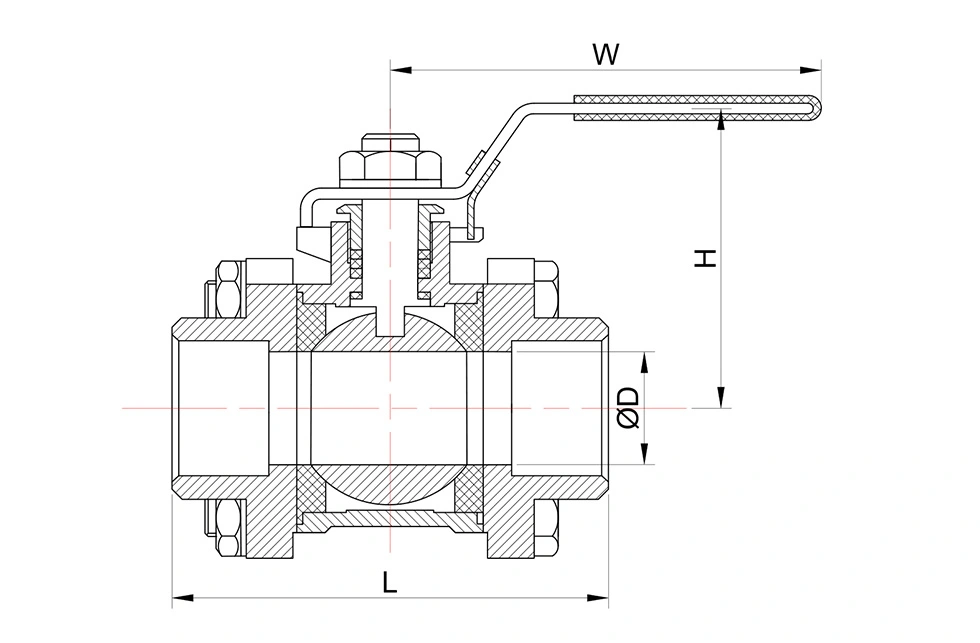

Glavne dimenzije

* N: Konci navoja v skladu z ANSl B 2.1 NPT
* B: Konci navojev v skladu z BS21 BSP

KvVALUES

Kv (m3/h) = pretok vode v kubičnih metrih na uro, ki povzroči padec tlaka 1 bar na ventilu.

Funkcije in ključne značilnosti ventila

1. Varilna povezava

Konci z vtičnico so strojno obdelani na določene priključne mere za varjeno namestitev z združljivimi cevmi. Ta povezava se običajno uporablja na industrijskih linijah majhnega premera, kjer je potreben trajen spoj cevi in ​​ventila. Pri varjenju je treba upoštevati veljavne specifikacije in postopek za cevovode.

2. Tridelno telo

Tridelno ohišje z vijaki omogoča dostop do notranjih komponent ventila, potem ko je cevovod izoliran in v njem ni tlaka. Tesnila in druge servisne dele je mogoče pregledati ali zamenjati, ne da bi zamenjali celoten sklop ventila.

3. Tesnjenje krogle in sedeža

Krogla se vrti proti sedežu, da odpre ali zapre pretočni prehod. Ventil zagotavlja zapiranje v obeh smereh pretoka, ko so izbrani sedež in tesnilni materiali primerni za pogoje delovanja. Pretok omogoča tudi prehod tekočine skozi ventil z omejenimi ovirami, ko je popolnoma odprt.

4. Konstrukcija iz nerjavečega jekla

Konstrukcija iz nerjavečega jekla je na voljo za aplikacije, ki vključujejo združljive medije z vodo, oljem, plinom in kemikalijami. Pri izbiri materiala je treba upoštevati sestavo tekočine, koncentracijo, delovno temperaturo, tlak in pogoje korozije.

O Šangtaju

Shangtai ima sedež v Wenzhou, Zhejiang, Kitajska, in proizvaja industrijske ventile za domače in izvozne trge. Njegove proizvodne dejavnosti zajemajo strojno obdelavo, sestavljanje ventilov, tlačno testiranje, inšpekcijo in označevanje izdelkov.

Sistem vodenja kakovosti je certificiran po ISO 9001, za ustrezne izdelke pa je na voljo CE dokumentacija. Inšpekcija lahko vključuje preglede dohodnega materiala, preglede med postopkom, preglede dokončanih ventilov in preglede pred odpremo v skladu z zahtevami naročila.

Za krogelne ventile z vtičnico je mogoče dobaviti različne priključne konfiguracije v skladu z zahtevanimi dimenzijami in veljavnimi standardi. Type A and Type B socket-weld configurations are available for specific requirements, with the connection dimensions confirmed before production.

pogosta vprašanja

1. Kakšna je razlika med navojnimi in navojnimi povezavami?

Pri povezavah z navojnim varjenjem je uporabljen zvarjen spoj med ventilom in cevjo, medtem ko so pri navojnih povezavah potrebni ujemajoči se cevni navoji. Konci z vtičnico so običajno določeni za cevovode z majhnimi izvrtinami, kjer je potrebna trajna varjena povezava. Ustrezna povezava je odvisna od standarda cevi, tlaka, temperature in zahtev glede namestitve.

2. Ali so na voljo različne konfiguracije zvarov?

ja V skladu z zahtevanimi dimenzijami in veljavnimi standardi za cevovode je mogoče dobaviti različne konfiguracije zvarov. Zahteve glede vrste povezave in dimenzij je treba potrditi pred proizvodnjo, zlasti za nadomestne ventile in izvozne projekte.

3. Ali je mogoče ventil odpreti za notranje vzdrževanje?

ja Tridelno ohišje je mogoče ločiti, potem ko je bil cevovod izoliran in izpuščen tlak, kar omogoča pregled ali zamenjavo notranjih tesnil in drugih servisnih komponent. Ventila ne smete razstaviti, ko je cevovod pod tlakom.

4. Kateri dokumenti so na voljo z ventilom?

Za ustrezne konfiguracije je mogoče zagotoviti dokumentacijo ISO 9001 in CE. V skladu z naročilom in zahtevami projekta je mogoče dobaviti tudi materialno dokumentacijo, zapisnike o pregledih, poročila o preskusih in risbe izdelkov.

5. Katere aplikacije so primerne za 3PC krogelne ventile iz nerjavečega jekla z varjenimi konci?

Ventil se lahko uporablja za združljive tekočine v nafti in plinu, petrokemični, kemični predelavi, čiščenju vode, proizvodnji električne energije in splošnih industrijskih cevovodih. Material, sedež in tesnilne komponente je treba izbrati glede na dejanski medij, tlak in temperaturo.

6. Katere informacije so potrebne za izbiro ventila?

Ključne informacije vključujejo velikost ventila, stopnjo tlaka, dimenzije zvara, delovni medij, delovni tlak, temperaturo, ohišje in tesnilne materiale, količino in veljavne standarde. Pri nadomestnih projektih se lahko za potrditev zagotovijo tudi obstoječe risbe ventilov ali informacije o dimenzijah.
