Profesionalni proizvajalec cedil Y za vzdržljive industrijske filtrirne sisteme

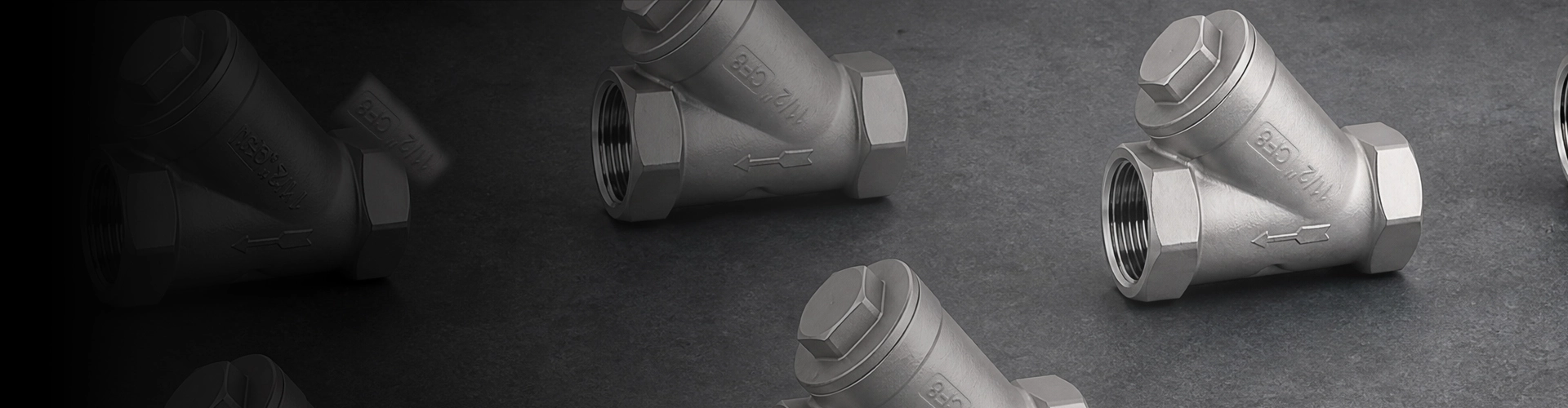

Šangtaj Y Cedilaso zasnovani za odstranjevanje trdnih delcev in smeti iz medijev v cevovodu, preden dosežejo črpalke, regulacijske ventile, števce, toplotne izmenjevalnike in drugo nadaljnjo opremo. Telo v obliki črke Y zagotavlja kompaktno filtrirno ureditev z odstranljivim zaslonom, zaradi česar so ta cedila primerna za cevovodne sisteme, kjer sta potrebna zaščita opreme in priročno vzdrževanje zaslona.

Cedila tipa Y se lahko uporabljajo z vodo, oljem, plinom, paro in drugimi združljivimi industrijskimi mediji, odvisno od izbranega ohišja, zaslona in tesnilnih materialov. Razpoložljive konfiguracije je mogoče določiti glede na velikost cevovoda, stopnjo tlaka, smer pretoka, zahteve glede filtracije, standard povezave in pogoje namestitve.

Zaščita industrijskih cevovodov
Šangtaj dobavlja cevna cedila tipa Y za zaščito opreme in filtracijo trdnih delcev. Navedite velikost cevovoda, medij, tlak, temperaturo, vrsto povezave in zahtevano raven filtracije za konfiguracijo in podporo za ponudbo.

Kako Y cedilo ščiti nadaljnjo opremo

Sito filtra prestreže trdne delce, ki jih prenaša medij cevovoda, hkrati pa omogoča, da tekočina nadaljuje skozi glavni pretok. To pomaga zmanjšati tveganje, da bi drobir vstopil v občutljive spodnje komponente, in lahko podpira stabilnejše delovanje črpalk, regulacijskih ventilov, števcev, izmenjevalnikov toplote in podobne opreme.

Za razliko od filtra, zasnovanega za fino ali specializirano ločevanje, se cevovodno cedilo običajno uporablja za mehansko odstranjevanje večjih trdnih delcev in odpadkov s strani namestitve. Ustrezno odprtino zaslona je treba izbrati glede na zahtevano stopnjo zaščite in dovoljen padec tlaka sistema.

Oblika ohišja tipa Y in odstranljivega zaslona

V značilnem ohišju v obliki črke Y je filtrirna rešetka pod kotom glede na glavno pretočno pot. Ta konfiguracija zagotavlja kompaktno razporeditev za številne industrijske cevne sisteme, hkrati pa omogoča odstranitev zaslona za pregled in čiščenje.

Odvisno od zasnove je mogoče predvideti tudi priključek za odvodnjavanje ali izpihovanje, ki pomaga pri odstranjevanju nakopičenih smeti brez popolne demontaže cevovoda. Dejansko konfiguracijo je treba potrditi glede na model ventila ali filtra, namestitev in zahteve projekta.

Čiščenje sita je del vzdrževanja cedila
Ko se odpadki naberejo na zaslonu, se lahko upor pretoka poveča. Redni pregledi in čiščenje pomagajo ohranjati zahtevano zmogljivost pretoka in vzdržujejo izgubo tlaka v sprejemljivem območju za sistem.

Izbira zaslonske mreže in perforacije

Odprtina sita je eden najpomembnejših parametrov pri izbiri cedila tipa Y. Manjša odprtina lahko zagotovi boljše zadrževanje drobnih delcev, lahko pa tudi poveča padec tlaka in zahteva pogostejše čiščenje, če je v cevovodu veliko ostankov.

Pri izbiri je treba upoštevati velikost delcev, ki jih je treba odstraniti, srednjo viskoznost, pretok, dovoljeno izgubo tlaka in občutljivost opreme, ki je na koncu. Shangtai lahko pregleda te parametre, ko potrdi ustrezno konfiguracijo zaslona.

Faktor izbire	Zakaj je pomembno
Velikost delcev	Določa zahtevano odprtino zaslona za odstranjevanje smeti
Hitrost pretoka	Vpliva na hitrost pretoka in izgubo tlaka skozi sito
Srednja viskoznost	Vpliva na odpornost proti pretoku in učinkovitost filtracije
Nadaljnja oprema	Določa zahtevano stopnjo zaščite pred delci
Pogostost čiščenja	Pomaga ugotoviti, ali je primerno ročno čiščenje ali ureditev odvajanja/odpiranja

Padec tlaka in zmogljivost pretoka

Vsako cedilo povzroča nekaj izgube tlaka, ker medij prehaja skozi sito. Padec tlaka se lahko poveča, ko se delci nabirajo na filtrirnem elementu. Iz tega razloga je treba pri izbiri sita Y upoštevati zahtevani pretok, velikost cevi, površino zaslona, odprtino zaslona in dovoljeni diferenčni tlak.

Redno čiščenje je pomembno, kadar je v cevovodu velika količina smeti. Merilniki tlaka ali indikatorji diferenčnega tlaka se lahko uporabljajo v ustreznih sistemih za pomoč pri ugotavljanju, kdaj je zaslon treba pregledati ali očistiti.

Usmerjenost namestitve in smer pretoka

Pravilna namestitev je pomembna za učinkovito zbiranje delcev in priročno vzdrževanje. Puščica pretoka na ohišju filtra se mora ujemati z dejansko smerjo pretoka v cevovodu. Komora mora biti nameščena glede na določen model in medij, tako da lahko zbrani odpadki ostanejo v določeni komori.

Veliko zasnov tipa Y je mogoče namestiti v vodoravne cevovode, medtem ko je mogoče nekatere konfiguracije uporabiti tudi v navpičnih cevovodih, če sta smer pretoka in usmerjenost zaslona primerni. Pred vgradnjo cedila v sistem je treba potrditi zahteve za namestitev.

Pri parnih ali drugih posebnih storitvah bo morda treba dodatno razmisliti o usmeritvi namestitve za upravljanje kondenzata, drenažo in vzdrževalni dostop. Vedno upoštevajte veljavno dokumentacijo izdelka in zahteve projekta za cevovode.

Materiali ohišja in zaslona

Izbira materiala mora temeljiti na mediju cevovoda, tlaku, temperaturi in pogojih korozije. Pogosti materiali ohišja vključujejo ogljikovo jeklo, nerjavno jeklo, lito železo, nodularno železo in legirano jeklo. Za zaslon lahko izberete nerjavno jeklo in druge materiale, odporne proti koroziji, glede na delovno okolje.

Pri korozivnih medijih ali medijih z višjo temperaturo je treba preveriti združljivost materialov ohišja in notranjega zaslona. Tesnilne materiale je treba izbrati tudi glede na delovno temperaturo in medij.

Končni priključki za industrijske cevi

Cedila tipa Shangtai Y je mogoče konfigurirati z različnimi možnostmi končne povezave v skladu z zasnovo cevovoda in veljavnimi standardi. Običajne konfiguracije vključujejo prirobnične, navojne, sočelno zvarjene in vtičnice zvarjene.

Pri izbiri povezave upoštevajte standard cevovoda, nazivno velikost, stopnjo tlaka, način namestitve, razpoložljiv prostor in zahteve glede vzdrževanja. Ujemanje povezave filtra z obstoječim cevnim sistemom pomaga poenostaviti namestitev in prihodnjo zamenjavo.

Aplikacije izdelkov

Cedila Y so običajno nameščena pred opremo, na katero lahko vplivajo trdni delci ali ostanki namestitve. Tipične aplikacije vključujejo:

Naftovodni in plinovodni sistemi
Petrokemična in kemična predelava
Sistemi za pripravo vode in oskrbo z vodo
Proizvodnja električne energije in cevovod
HVAC in sistemi za ohlajeno vodo
Pomorski in ladijski cevovodi
Cevovodi za industrijske procese
Zaščita črpalke in krmilnega ventila
Zaščita izmenjevalnika toplote in števca

Ustrezna konfiguracija cedila je odvisna od medija, delovnih pogojev, zahtev glede filtracije in veljavnega standarda cevi. Za posebne tekočine ali težke storitve je treba pred izbiro pregledati tehnične parametre.

Proizvodnja, inšpekcija in nadzor kakovosti

Šangtaj nadzoruje ključne proizvodne in inšpekcijske zahteve v skladu z veljavno specifikacijo izdelka. Izbor materiala, dimenzije ohišja, konfiguracijo zaslona, priključne mere, tesnilne komponente in zahteve glede tlaka je mogoče pregledati med proizvodnjo in pregledom kakovosti.

Šangtaj deluje v skladu s sistemom vodenja kakovosti ISO 9001 in zagotavlja izdelke z veljavno podporo certifikatov CE in EAC. Kadar to zahteva projekt, je mogoče ustrezne standarde in inšpekcijske zahteve, kot sta API 6D in API 598, pregledati glede na določen izdelek in dokumentacijo naročila.

Projektna dokumentacija in pregled
Za industrijske projekte lahko Shangtai pred proizvodnjo in pošiljanjem pregleda zahtevane specifikacije materialov, nazivne tlake, priključne standarde, zahteve za preglede, risbe in ustrezno dokumentacijo.

Kako izbrati pravo cedilo tipa Y

Preden zahtevate ponudbo, pripravite naslednje podatke:

Nazivna velikost cevi ali cedila
Stopnja tlaka
Delovni medij
Delovna temperatura
Zahtevana velikost mrežnega očesa ali perforacije
Material ohišja in zaslona
Vrsta končne povezave
Usmerjenost namestitve cevovoda
Zahtevani pretok
Količina in projektne zahteve
Risbe, specifikacije ali tehnični dokumenti, če so na voljo

Če je cedilo namenjeno zaščiti določene črpalke, regulacijskega ventila, števca ali izmenjevalnika toplote, lahko zagotovitev informacij o opremi in zahtevani stopnji filtracije pomaga določiti ustrezno konfiguracijo.

Pogosto zastavljena vprašanja

Katere so pogoste vrste cevnih filtrov?

Običajne izvedbe vključujejo Y-tip, košaro, T-tip, duplex in začasna stožčasta cedila. Konfiguracija tipa Y se pogosto upošteva, ko sta potrebna kompaktna linijska razporeditev in odstranljiv zaslon. Končna izbira je odvisna od postavitve cevovoda, zmogljivosti pretoka, dostopa za vzdrževanje in zahtev glede filtracije.

Kako izberem pravilno velikost zaslonske mreže ali perforacije?

Izbira je odvisna od velikosti delcev, ki jih je treba odstraniti, srednje viskoznosti, pretoka, dovoljenega padca tlaka in občutljivosti opreme, ki je na koncu. Finejše sito ni vedno ustrezna izbira, ker lahko poveča izgubo tlaka in pogostost čiščenja.

Ali je cedilo tipa Y mogoče namestiti navpično?

Nekatere konfiguracije je mogoče namestiti v navpične cevovode, če sta smer pretoka in orientacija zaslona primerni. Namestitev mora slediti puščici toka, navodilom za izdelek in zahtevam določenega medija in razporeditve cevovoda.

Kako pogosto je treba čistiti sito?

Pogostost čiščenja je odvisna od količine in vrste smeti v cevovodu. Manometer ali indikator diferenčnega tlaka lahko pomaga prepoznati povečan upor in ugotoviti, kdaj je potreben pregled ali čiščenje zaslona.

Ali bodo Y cedila zmanjšala tlak v cevovodu?

ja Vsako cedilo ustvari nekaj padca tlaka, ko medij prehaja skozi sito. Pravilno dimenzioniranje, primerna izbira sita, ustrezna površina pretoka in redno čiščenje lahko pomagajo ohranjati izgubo tlaka v sprejemljivem območju sistema.

Kateri materiali so na voljo?

Pogosti materiali ohišja vključujejo ogljikovo jeklo, nerjavno jeklo, lito železo, nodularno železo in legirano jeklo. Materiali zaslona so pogosto nerjavno jeklo ali druge zlitine, odporne proti koroziji. Ustrezen material je odvisen od medija, tlaka, temperature in pogojev korozije.

Katere končne povezave je mogoče dobaviti?

Običajne možnosti vključujejo prirobnične, navojne, sočelno zvarjene in vtičnice zvarjene. Zahtevana povezava mora ustrezati standardu cevovoda, nazivni velikosti, nazivnemu tlaku in zahtevam za namestitev.

Kateri podatki so potrebni za ponudbo?

Navedite velikost, stopnjo tlaka, vrsto cedila, material ohišja, velikost mreže ali perforacije, delovni medij, temperaturo, vrsto priključka, položaj namestitve, pretok in količino. Risbe ali projektne specifikacije so prav tako uporabne, ko gre za posebno konfiguracijo ali zahtevo po pregledu.

Potrebujete cedilo tipa Y za svoj cevovod?
Pošljite svojo velikost cevi, medij, tlak, temperaturo, vrsto povezave, zahteve za filtracijo in količino v Shangtai za tehnično potrditev in ponudbo.

Pošlji povpraševanjeozObrnite se na Shangtai Valveza pomoč pri izbiri cedila tipa Y, tehničnih specifikacijah, projektnih zahtevah in ponudbi.

View as

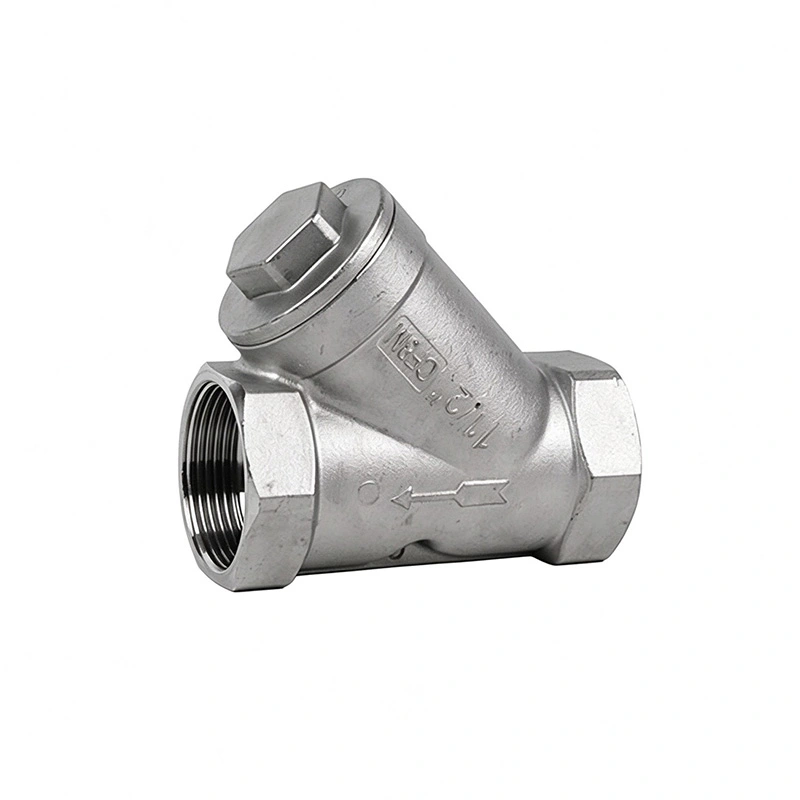

Y-cedilo iz nerjavečega jekla

Y-cedila Shangtai iz nerjavečega jekla učinkovito odstranjujejo trdne nečistoče iz cevovodov za zaščito črpalk, ventilov in instrumentov. Zaradi kompaktne zgradbe, velike filtrirne površine in nizkega padca tlaka ustrezajo vodnim, naftnim in plinskim sistemom. Kot neposredna tovarna s strogim nadzorom kakovosti in izvozno embalažo nudimo vzdržljive industrijske filtracijske rešitve.
