Kako lahko tripotni krogelni ventil L vrata izboljšajo nadzor pretoka v industrijskih cevovodnih sistemih

Šangtajzagotavlja aTripotni krogelni ventil L Portzasnovan za zanesljivo preklapljanje pretoka v industrijskih cevovodnih sistemih. S tridelnim ohišjem, podaljšanimi konci za sočelni zvar in možnostmi konstrukcije iz nerjavečega jekla ta ventil pomaga inženirjem upravljati usmerjanje tekočine, poenostaviti postavitev cevovoda in načrtovati vzdrževanje glede na zahtevne pogoje delovanja.

Tripotni krogelni ventil s konfiguracijo L-priključkov je zasnovan za preusmeritev tekočine med dvema povezanima vejama cevovoda. Njegova posebej obdelana kroglica ustvari prehod v obliki črke L, ki se med vrtenjem ročaja poravna z izbranimi odprtinami. Za razliko od zasnove T-priključkov, ki lahko poveže več priključkov hkrati, odvisno od njegove konfiguracije, se ventil L-priključkov uporablja predvsem za preusmeritev pretoka in izbiro vira. Izbira pravilnega ventila zahteva pozornost pri orientaciji vrat, materialih ohišja, združljivosti sedeža, ocenah tlaka in temperature ter standardih povezav. Ta priročnik pojasnjuje načelo delovanja, ključne prednosti, industrijsko uporabo in premisleke o nakupu tripotnih krogelnih ventilov z L-priključki, s čimer pomaga inženirjem, vzdrževalnim skupinam in industrijskim kupcem pri odločanju na podlagi informacij.

Kazalo

• Kaj je tripotni krogelni ventil L?
• Kako deluje tripotni krogelni ventil L-Port?
• L-Port proti T-Portu: Kakšna je razlika?
• Katere so glavne prednosti?
• Kje se uporabljajo krogelni ventili L-Port?
• Kako izbrati pravi ventil
• Tehnične specifikacije za pregled
• Priporočila za namestitev in vzdrževanje
• Pogosto zastavljena vprašanja
• Zaključek: sprejemanje prave odločitve o nadzoru pretoka

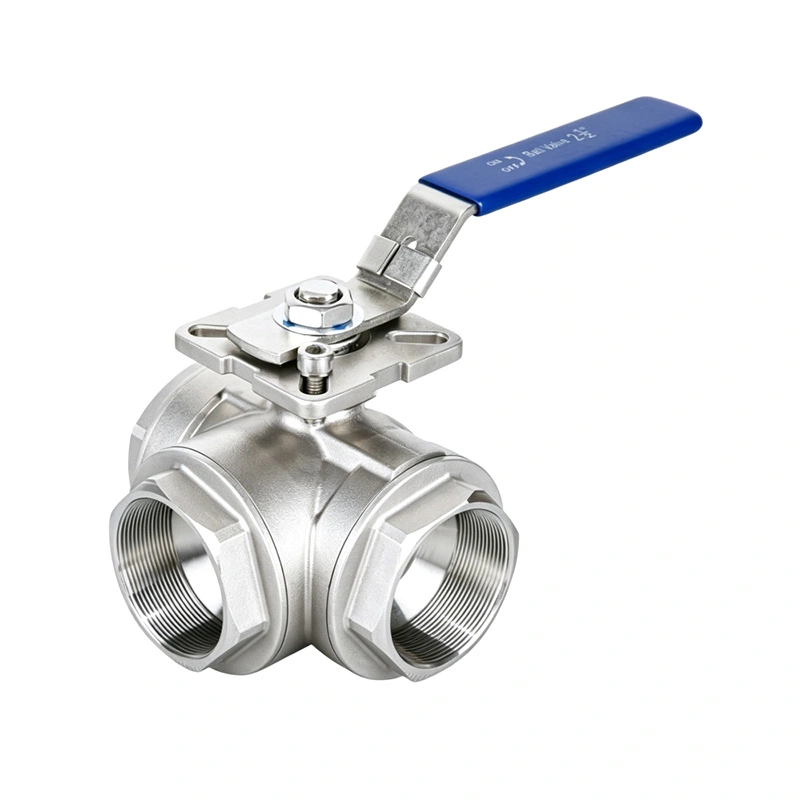

Kaj je tripotni krogelni ventil L?

Tripotni krogelni ventil je mehanska naprava za uravnavanje pretoka s tremi odprtinami in vrtečo se kroglo v telesu. Notranji prehod določa, katera vrata komunicirajo, ko se ventil upravlja. V konfiguraciji vrat L je prehod podoben črki L, kar ventilu omogoča usmerjanje tekočine med izbranimi priključki.

Na primer, cevovod ima lahko eno skupno povezavo in dva alternativna izhoda. Ventil lahko usmeri vhodno tekočino proti prvemu izhodu ali pa jo preklopi na drugi izhod, odvisno od notranjega prehoda in položaja ročaja. Neuporabljena veja je izolirana v predvidenem delovnem položaju, če zasnova ventila to podpira.

Izdelek podjetja Shangtai združuje to načelo usmerjanja toka s tridelnim ohišjem in podaljšanimi sočelno zvarjenimi konci. Dodatna dolžina zvarjenega konca zagotavlja delovni prostor za namestitev cevovoda in je lahko uporabna pri izoliranih ali vkopanih postavitvah cevovodov, kjer navedena zasnova zahteva dodatno zračnost.

Pogosti gradbeni vidiki vključujejo:

• Telo ventila:Nerjaveče jeklo ali drugi določeni materiali, izbrani glede na uporabo.
• Kroglica in steblo:Komponente, odgovorne za usmerjanje toka in prenos delovnega navora.
• Sedeži in tesnila:Deli, ki podpirajo tesnjenje v določenih pogojih uporabe.
• Povezave:Čelno varjene, navojne ali druge konfiguracije, odvisno od izbranega modela.
• Mehanizem delovanja:Ročni ročaj ali združljiv aktuator, kjer je na voljo.

Končno konfiguracijo je treba vedno preveriti glede na odobrene risbe in tehnično dokumentacijo proizvajalca.

Kako deluje tripotni krogelni ventil L-Port?

Ventil deluje z vrtenjem posebej izvrtane krogle v ohišju ventila. Ko se kroglični prehod poravna z dvema izbranima odprtinama, lahko tekočina potuje med tema povezavama. Spreminjanje orientacije žoge spremeni razpoložljivo pot toka.

Pri tipični preusmeritveni ureditvi zaporedje delovanja vključuje naslednje pogoje:

1. Položaj prvega toka:Skupna vrata se povežejo z eno izbrano vejo, kar omogoča, da tekočina sledi prvi poti.
2. Preklopno delovanje:Upravljavec vrti ročaj v skladu z navodili za uporabo proizvajalca.
3. Položaj drugega toka:Notranji prehod se poravna z alternativno vejo in preusmeri tekočino.
4. Izolacijski položaj, če je zasnovan:Določene konfiguracije vrat L zagotavljajo položaj, ki blokira vsa tri vrata. To sposobnost je treba preveriti za določen ventil.

Številčenje vrat, orientacija ročaja, kot vrtenja in razpoložljivi položaji za zaustavitev se med modeli razlikujejo. Zato operaterji nikoli ne smejo domnevati, da določena smer ročaja vedno ustreza isti poti pretoka.

Pred zagonom preglejte diagram pretoka ventila in potrdite predvidene povezave pod vsakim dovoljenim položajem delovanja. To je še posebej pomembno pri avtomatiziranih sistemih, kjer lahko nepravilno zaporedje aktuatorjev prekine proizvodnjo ali pošlje tekočino na nepredviden cilj.

L-Port proti T-Portu: Kakšna je razlika?

Čeprav oba modela uporabljata tri odprtine, imajo njuni notranji kroglični prehodi različne namene. Izbira med njimi je odvisna predvsem od tega, ali mora sistem preklapljati pretok med vejami ali povezovati več poti za mešanje in distribucijo.

Tabela opisuje splošna načela načrtovanja in ne zagotavlja zaporedja delovanja vsakega ventila. Proizvajalci lahko ponudijo različne razporeditve žog, konfiguracije sedežev in položaje zaustavitve.

Za aplikacije, kjer morata dva vira tekočine ostati ločena, je lahko primerna zasnova L-priključkov, če njen odobreni diagram poteka potrjuje zahtevano izolacijo. Kjer je potrebna sočasna komunikacija med več vrati, je lahko primernejša zasnova T-vrat.

Za dodatno ozadje preglejte proizvajalčeve informacije o izdelku tripotnega krogelnega ventila L-priključka, preden dokončate izbiro.

Katere so glavne prednosti?

1. Prilagodljivo usmerjanje toka

L-priključni ventil operaterjem omogoča preklapljanje med določenimi vejami cevovoda brez namestitve ločenih ventilov na vsaki preklopni točki. To lahko poenostavi razporeditev opreme, ki se uporablja za prenos tekočine, izbiro vira in usmerjanje procesa.

2. Prostorsko učinkovita zasnova cevovoda

Kombinacija več pretočnih priključkov v enem ohišju ventila lahko zmanjša število posameznih komponent, potrebnih v ustreznih namestitvah. Manj komponent lahko pomeni tudi manj priključnih točk, ki zahtevajo pregled, čeprav celotna zasnova sistema določa dejanske prihranke.

3. Možnosti materiala iz nerjavečega jekla

Konstrukcija iz nerjavečega jekla lahko zagotovi koristno odpornost proti koroziji v združljivih industrijskih okoljih. Ustrezna stopnja je odvisna od procesnega medija, koncentracije klorida, čistilnih kemikalij, temperature in drugih delovnih pogojev. Izbira materiala mora temeljiti na preverjeni združljivosti in ne na predpostavki, da so vsa nerjavna jekla enaka.

4. Dostop za vzdrževanje skozi tridelno konstrukcijo

Tridelno ohišje lahko olajša notranji pregled in servisiranje, saj je ventil mogoče razstaviti v skladu s postopki proizvajalca. Potem ko je bil cevovod izoliran, izpuščen tlak, izpraznjen in varen, lahko usposobljeno vzdrževalno osebje pregleda servisne komponente in po potrebi zamenja združljive sedeže ali tesnila.

5. Podaljšani konci sočelnega varjenja za posebne namestitve

Podaljšani konci sočelnega varjenja lahko zagotovijo dodatno zračnost med varjenjem cevovodov, zlasti pri postavitvah, ki vključujejo izolacijo ali vkopane cevi. Pravilna namestitev ostaja bistvenega pomena: varilni postopki morajo nadzorovati dovod toplote, da se prepreči poškodba sedežev, tesnil ali drugih temperaturno občutljivih notranjih komponent.

Kje se uporabljajo krogelni ventili L-Port?

Zaradi zmožnosti preusmeritve pretoka je ta konfiguracija ventila uporabna v več industrijskih sektorjih. Njegova primernost je odvisna od procesnega medija, tlaka, temperature, ureditve povezave in zahtevane zmogljivosti zapiranja.

• Petrokemična predelava:Preklapljanje združljivih procesnih tokov med določenimi vejami cevovoda.
• Naftni in plinski sistemi:Izbira alternativnih poti pretoka v aplikacijah, kjer sta nazivni tlak in združljivost materiala ventila ustrezna.
• Toplotni energetski sistemi:Preusmerjanje združljivih tekočin med procesnimi tokokrogi ali priključki opreme.
• Priprava vode:Preklop vodnih tokov med izbranimi čistilnimi linijami ali vejami sistema.
• Industrijska oprema:Spreminjanje poti dovoda tekočine za podporo različnih načinov delovanja ali ureditve vzdrževanja.

Na primer, naprava za obdelavo vode lahko uporablja ventil L-priključka za izbiro med dvema določenima potema pretoka. Med načrtovanjem sistema morajo inženirji preveriti zemljevid vrat, predvideno stanje izolacije in posledice spremembe poti pretoka, preden dajo ventil v uporabo.

Ni vsak tripotni krogelni ventil primeren za vsako tekočino ali pogoje delovanja. Abrazivni delci, viskozni mediji, jedke kemikalije, visok diferenčni tlak in povišane temperature lahko vplivajo na življenjsko dobo sedeža in učinkovitost tesnjenja. Ventil mora biti izbran za dejansko storitev in ne samo za ime industrije.

Kako izbrati pravi ventil

Nakup tripotnega krogelnega ventila vključuje več kot samo ujemanje nazivnega premera cevi. Zanesljiv izbirni postopek se mora začeti z zahtevano funkcijo pretoka in nadaljevati z združljivostjo materialov, mehanskimi ocenami, dimenzijami namestitve in zahtevami glede vzdrževanja.

1. Določite zahtevani vzorec pretoka

Identificirajte skupna vrata, alternativne veje in vse zahtevane delovne položaje. Pridobite diagram poteka proizvajalca, da preverite, katera vrata so povezana in katera izolirana v vsakem položaju.

2. Potrdite zahteve glede tlaka in temperature

Preverite nazivni delovni tlak pri dejanski delovni temperaturi. Ocene tlaka se lahko spreminjajo z izbiro temperature in materiala, zato najvišje vrednosti tlaka nikoli ne upoštevajte neodvisno od navedenih pogojev.

3. Izberite združljive materiale ohišja in tesnil

Primerjajte procesni medij s predlaganimi materiali telesa, krogle, stebla, sedeža in tesnila. Sedeži na osnovi PTFE in različice ojačanega PTFE imajo različne mehanske in toplotne lastnosti. Za vsako uporabo je treba potrditi kemično združljivost in proizvajalčev dovoljeni servisni obseg.

4. Preverite standard povezave

Preverite navedeno vrsto povezave, dimenzije in veljavni standard. Za namestitve s sočelnim varjenjem preglejte pripravo konca in risbe z dimenzijami. Navojne in varjene povezave niso zamenljive brez ustrezno zasnovane razporeditve cevi.

5. Odločite se za ročno ali avtomatsko delovanje

Za občasne spremembe poti lahko zadostuje ročni ročaj. Če je potrebno pogosto preklapljanje ali daljinsko upravljanje, vprašajte, ali je na voljo združljiv pnevmatski ali električni aktuator. Potrdite delovni navor, zahtevani hod, povratno informacijo o položaju in želeni odziv med izpadom napajanja ali dovoda zraka.

6. Ocenite potrebe po pregledu in dokumentaciji

Za kritične storitve pojasnite identifikacijo materiala, dokumentacijo o tlačnem preizkusu, pregled dimenzij, sledljivost in morebitne zahteve glede sprejemljivosti, specifične za projekt. Ti zapisi pomagajo nabavnim skupinam in inženirjem preveriti, ali se dobavljeni ventil ujema z odobreno specifikacijo.

Tehnične specifikacije za pregled

Informacije o izdelku, ki jih je objavil Shangtai, so uporabna izhodiščna točka za ocenjevanje tripotnega krogelnega ventila z L-priključki s tridelnim ohišjem in podaljšanimi konci za sočelni zvar. Spodaj navedene vrednosti opisujejo referenčno konfiguracijo izdelka in jih je treba pred nakupom potrditi glede na ponudbo in trenutno odobren podatkovni list.

Te številke niso univerzalne ocene za vse ventile L-port. Stran z izdelkom obravnava tudi alternativne materiale in konfiguracije tesnil. Kupci morajo za svoje naročilo zahtevati najnovejšo tehnično risbo in pisno potrditev ovojnice tlaka in temperature, podrobnosti o povezavi in ​​sestavo materiala.

Priporočila za namestitev in vzdrževanje

Pravilna namestitev in načrtovano vzdrževanje pomagata ohraniti delovanje ventila in zmanjšati izpade, ki bi se jim lahko izognili. Naslednje prakse so uporabne za ekipe za inženiring, zagon in vzdrževanje.

• Pred namestitvijo preverite:Preverite ohišje ventila, zvarjene konce, pogonski mehanizem in zaščitno embalažo glede poškodb ali kontaminacije.
• Preverite smer toka:Primerjajte dejansko razporeditev vrat z odobrenim diagramom cevi, preden priključite ventil.
• Uporabite ustrezne postopke varjenja:Za modele s sočelnim zvarom sledite kvalificiranim postopkom in nadzorujte vnos toplote v skladu z navodili proizvajalca.
• Preizkusite zaporedje delovanja:Kjer je varno in primerno, pred vnosom procesnega medija preverite položaje ročajev in navedbe poti pretoka.
• Preprečite nevarno vzdrževanje:Izolirajte ventil, sprostite tlak, izpustite nevarno vsebino in pred demontažo upoštevajte postopke za zaklepanje in varnostne postopke.
• Preverite sedeže in tesnila:Preverite obrabo, kemične poškodbe, puščanje in težave pri delovanju v intervalih, ki ustrezajo servisu.
• Vodite tehnično evidenco:Dokumentirajte preglede, zamenjave, rezultate preskusov in morebitne spremembe delovnih pogojev.

Krogelni ventili so na splošno namenjeni delovanju vklop-izklop in usmerjanju pretoka, ne za neprekinjeno dušenje, razen če proizvajalec to nalogo posebej odobri. Delovanje ventila v neustreznem delno odprtem položaju lahko pod določenimi pogoji poveča turbulenco, erozijo ali poškodbo sedeža.

Pogosto zastavljena vprašanja

1. Kakšna je glavna funkcija tripotnega krogelnega ventila L?

Njegova primarna funkcija je preusmeritev tekočine med izbranimi vejami cevovoda. Prehod v obliki črke L znotraj krogle povezuje določene odprtine glede na usmerjenost ventila. Za potrditev natančnega zaporedja delovanja in zmožnosti izolacije si je treba ogledati odobren diagram poteka.

2. Kakšna je razlika med krogelnim ventilom L-port in T-port?

Zasnova vrat L se uporablja predvsem za preklapljanje pretoka ali preusmeritev med izbranimi vrati. Zasnova T-port ponuja dodatne vzorce povezav in lahko vsem trem vratom omogoča hkratno komunikacijo. Pravilna možnost je odvisna od zahtevane funkcije procesa in konfiguracije vrat proizvajalca.

3. Ali lahko tripotni krogelni ventil s priključki L popolnoma zapre pretok?

Nekateri dizajni vrat L vključujejo zaprt položaj vseh vrat, drugi pa imajo drugačno ureditev delovanja. Popolno izolacijo je treba potrditi s pretočnim diagramom določenega ventila in specifikacijami tesnjenja. Če je izolacija kritična za varnost, preverite zahtevano zmogljivost puščanja in ali je potrebna dodatna oprema za izolacijo.

4. Kateri materiali so primerni za krogelni ventil L-port?

Izbira materiala je odvisna od tekočine, izpostavljenosti koroziji, tlaka, temperature in zahtev glede čiščenja. Razredi nerjavečega jekla, kot sta 304 ali 316, lahko ustrezajo številnim aplikacijam, medtem ko so lahko sedeži na osnovi PTFE ali ojačani sedeži primerni za določene storitve. Preveriti je treba združljivost celotne kombinacije mokrega materiala.

5. Katere informacije so potrebne za zahtevo po ponudbi?

Navedite nazivno velikost ventila, zahtevano razporeditev vrat, vrsto povezave, pogoje tlaka in temperature, procesni medij, prednostne materiale, količino in način delovanja. Dobavitelju lahko pomagajo potrditi ustrezno konfiguracijo risbe cevovoda, zahtevano zaporedje toka in inšpekcijske zahteve, specifične za projekt.

6. Zakaj razmisliti o trodelnem ventilu s podaljšanimi konci za sočelni zvar?

Tridelna konstrukcija lahko poenostavi dostop do notranjih komponent, ki jih je mogoče servisirati, v skladu s postopkom vzdrževanja proizvajalca. Podaljšani konci sočelnega varjenja lahko zagotovijo dodatno zračnost za varjenje in lahko ustrezajo nekaterim izoliranim ali vkopanim cevovodom. Pred naročilom preverite dimenzije in način namestitve.

Zaključek: sprejemanje prave odločitve o nadzoru pretoka

Tripotni krogelni ventil s prehodom v obliki črke L lahko zagotovi praktično rešitev za preklapljanje tekočine med določenimi vejami cevovoda. Njegova učinkovitost je odvisna od izbire pravilne razporeditve odprtin, preverjanja meja tlaka in temperature, izbire združljivih materialov in zagotavljanja, da delovni položaji ventila ustrezajo zahtevam procesa. Konstrukcijske podrobnosti, kot so tridelno ohišje in podaljšani sočelni zvari, lahko prav tako vplivajo na načrtovanje namestitve in dolgoročno vzdrževanje.

Šangtaj ponuja informacije o izdelku in možnosti konfiguracije za podporo pri izbiri industrijskih ventilov. Če primerjate izvedbe L-priključkov, načrtujete nov cevovodni sistem ali zamenjate obstoječi ventil, preglejte specifikacije tripotnega krogelnega ventila L-priključka in pripravite svoje operativne zahteve, preden oddate naročilo. Stopite v stik z našo ekipo, da se pogovorimo o vaši prijavi, potrdimo tehnične podrobnosti in zahtevamo ustrezno ponudbo. prosimkontaktirajte nasdanes, da raziščete rešitve ventilov, prilagojene vašim potrebam industrijskega nadzora pretoka.
