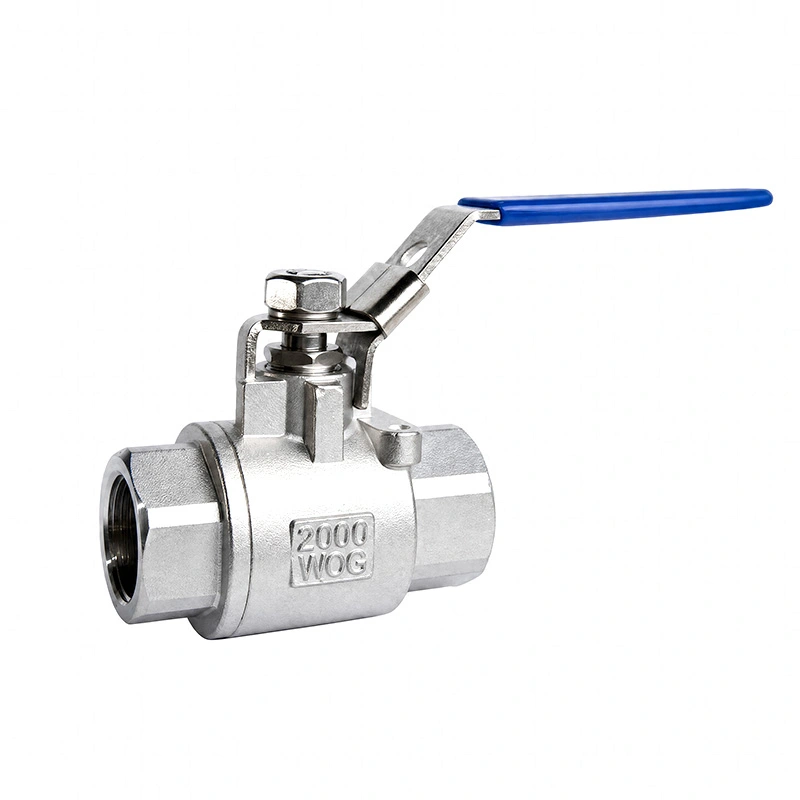

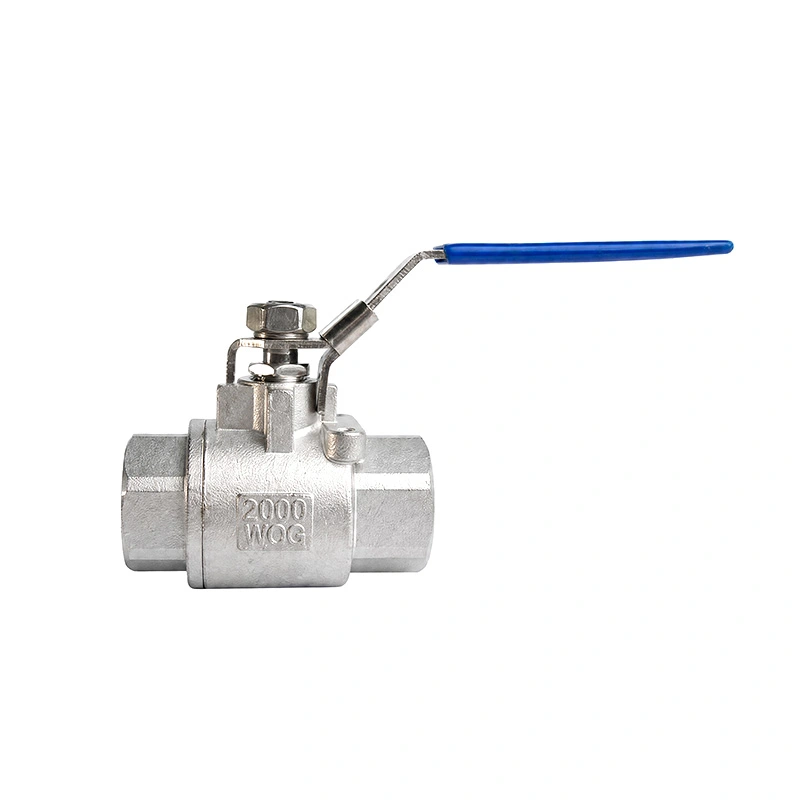

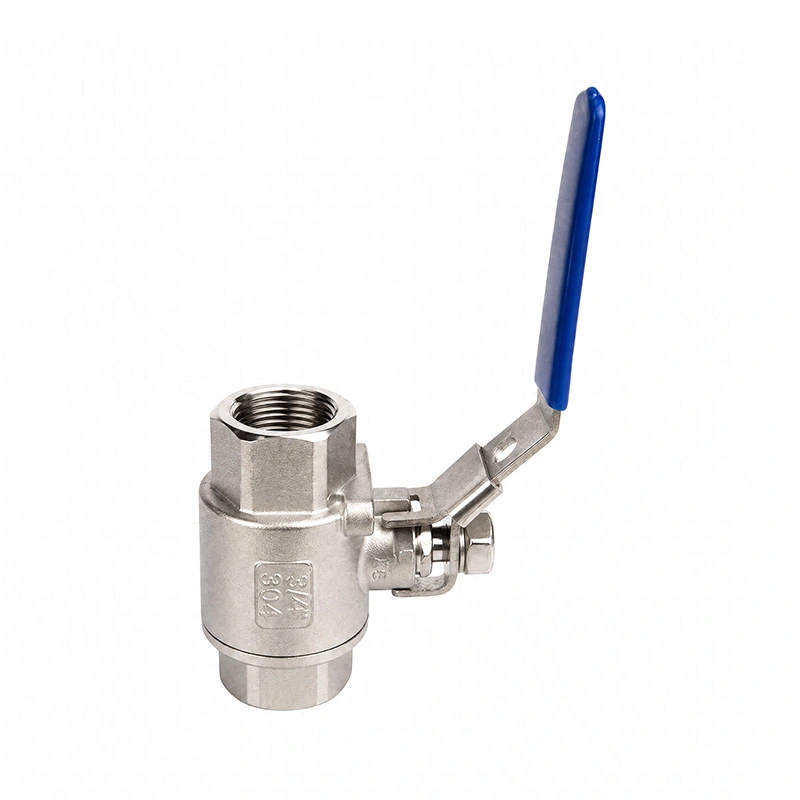

2PC krogelni ventil 2000WOG z zaklepno napravo

Kroglični ventil Shangtai 2PC 2000WOG z zaklepno napravo je zasnovan za aplikacije zapiranja, kjer je višji tlak potrebna je zmogljivost in nadzorovano delovanje ročaja. Dvodelno telo ventila, zaklepni ročaj in navoj zaradi povezave je primeren za vrsto sistemov za nadzor industrijskih tekočin.

Ventil se običajno uporablja z vodo, oljem, plinom, stisnjenim zrakom in drugimi združljivimi tekočinami pod primerno zaščito pred udarci servisni pogoji. Njegova ocena 2000WOG zagotavlja višje tlačno območje kot standardni nizkotlačni kroglični ventili, medtem ko zaklepna naprava pomaga držati ročaj v izbranem odprtem ali zaprtem položaju.

V primerjavi z nekaterimi oblikami kovanih krogelnih ventilov je ta model alternativa za aplikacije, kjer je navedeni tlak, temperatura, materiali in zahteve za povezavo so znotraj nazivnih pogojev ventila. Za aplikacije okoli 1200 PSI, lahko ventil upoštevamo na podlagi dejanskih delovnih pogojev in zahtevane varnosti marža.

Shangtai Valve proizvaja ta krogelni ventil in upravlja proizvodni in inšpekcijski proces v tovarni. The ventil je izdelan v skladu z zahtevami ISO 17292 in API 608, s testiranjem in pregledom na podlagi API 598. Na voljo sta certifikata CE in ISO 9001.

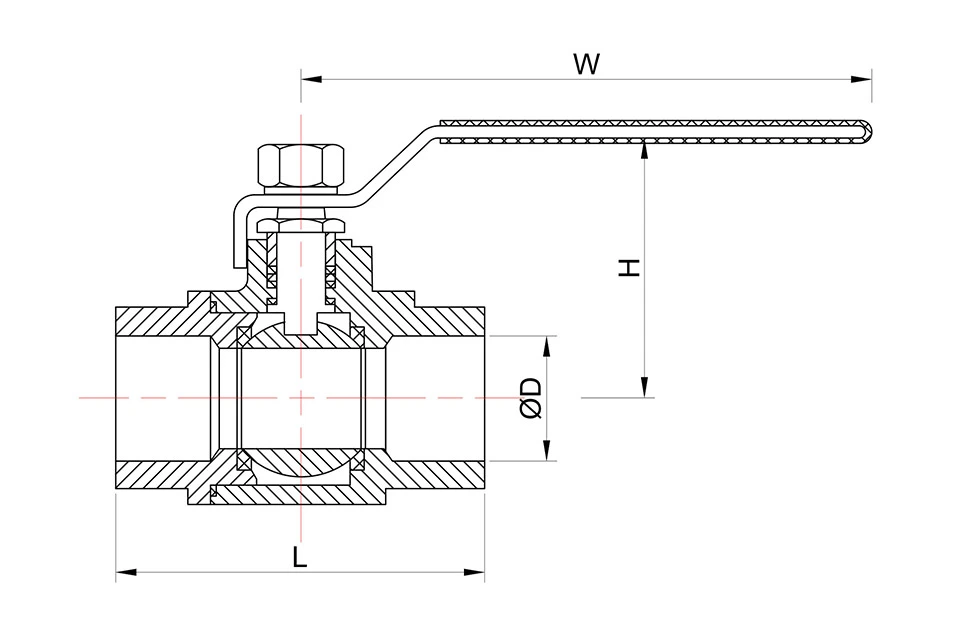

Glavne dimenzije

* N: Konci navoja v skladu z ANSl B 2.1 NPT
* B: Konci navojev v skladu z BS21 BSP

Aplikacije

Ta krogelni ventil se uporablja v sistemih za nadzor industrijskih tekočin in opremi, kjer je navojna zapora potrebno. Tipične aplikacije vključujejo:

Sistemi za čiščenje vode

Naftovodi in plinovodi

Kemična obdelava

Sistemi stisnjenega zraka

Industrijska oprema

HVAC sistemi

Morske aplikacije

Splošni sistemi za nadzor tekočin

Oprema, nameščena na drsnik

Vzdrževanje strojev in naprav

Ventil se lahko uporablja z vodo, oljem, plinom in drugimi združljivimi tekočinami znotraj določenega tlaka in temperature obseg. Za korozivne medije, posebne tekočine ali pogoje zunaj navedenih vrednosti, material in ventil konfiguracijo je treba potrditi pred izbiro.

Ključne značilnosti

Ocena tlaka 2000WOG

Ocena 2000WOG zagotavlja zmogljivost višjega tlaka kot standardni nizkotlačni kroglični ventili. Dejansko dovoljeni delovni tlak je odvisen od velikosti ventila, temperature, medija in veljavnih vrednosti tlaka in temperature.

Zaklepni ročaj

Zaklepna naprava omogoča pritrditev ročaja v izbranem položaju, kar pomaga zmanjšati nenamerni ventil delovanje med uporabo in vzdrževanjem.

Dvodelno telo ventila

Dvodelna konstrukcija ohišja zagotavlja praktično konfiguracijo za navojne industrijske cevne sisteme in aplikacije za izklop.

Konstrukcija iz nerjavečega jekla

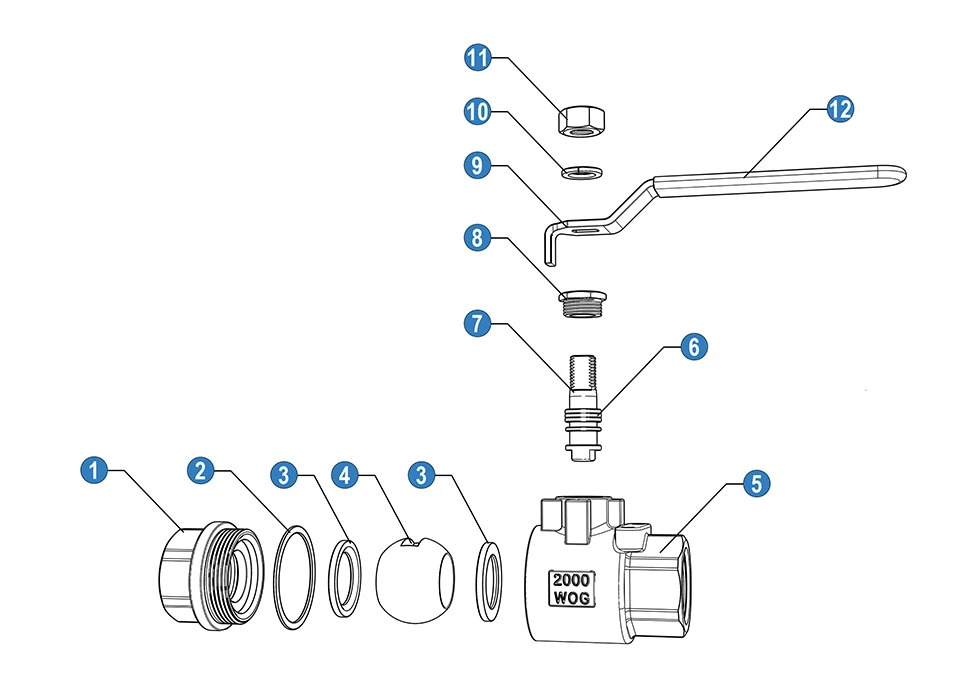

Navedena konfiguracija uporablja ASTM A351 CF8M (316) za telo, ASTM A182 F316 za kroglo in steblo ter RPTFE za sedež. Druge možnosti materiala so na voljo na zahtevo.

Navojne povezave

Na voljo so standardi navojev NPT in BSP. Ustrezno povezavo je treba izbrati glede na obstoječo cevni sistem in zahteve za namestitev.

Standardi izdelave in testiranja

Ventil je zasnovan in izdelan v skladu z zahtevami ISO 17292 in API 608, s pregledom in testiranjem temelji na API 598. Ocene tlaka in temperature se nanašajo na ASME B16.34.

Tovarniška proizvodnja in inšpekcija

Shangtai Valve proizvaja izdelek in upravlja proizvodnjo, montažo in pregled v tovarni. Inšpekcija vključuje preverjanje dimenzij, sestave in tlaka ali puščanja v skladu z veljavnimi zahtevami pred pošiljka.

pogosta vprašanja

V1: Kaj pomeni 2000WOG za kroglični ventil 2PC 2000WOG z zaklepno napravo?

2000WOG se nanaša na nazivni tlak za vodo, nafto in plin v ustreznih pogojih brez udarcev. Dejansko dovoljeni delovni tlak je treba potrditi na podlagi velikosti ventila, temperature, medija in ustreznega ocena tlaka in temperature.

V2: Kakšen je namen naprave za zaklepanje?

Zaklepna naprava pomaga držati ročaj ventila v izbranem odprtem ali zaprtem položaju in zmanjša tveganje za nenamerno delovanje med uporabo ali vzdrževanjem.

V3: Ali je mogoče ta ventil uporabiti namesto kovanega krogelnega ventila?

Upošteva se lahko, če tlak, temperatura, material in specifikacije priključka ventila ustrezajo storitvi zahteve. Za visokotlačne, visokotemperaturne ali kritične aplikacije morajo biti pogoji delovanja potrjeno pred izbiro.

V4: Katere medije lahko prenese ta krogelni ventil?

Običajno se uporablja z vodo, oljem, plinom, stisnjenim zrakom in drugimi združljivimi industrijskimi tekočinami. Za jedko oz special media, the fluid information should be provided to confirm the suitable materials and valve configuration.

V5: Kateri standardi se uporabljajo za ta ventil?

Ventil je izdelan v skladu z zahtevami ISO 17292 in API 608. Inšpekcija in testiranje temeljita na API-ju 598, medtem ko se ocene tlaka in temperature nanašajo na ASME B16.34.

V6: Ali imate certifikate CE in ISO 9001?

ja Na voljo sta certifikata CE in ISO 9001. Ustrezno dokumentacijo je mogoče zagotoviti glede na izdelek in zahteve naročila.

V7: Ali ste proizvajalec?

ja Shangtai Valve izdeluje ventil in upravlja povezane proizvodne, montažne in inšpekcijske postopke pri svojo tovarno v mestu Wenzhou na Kitajskem.
