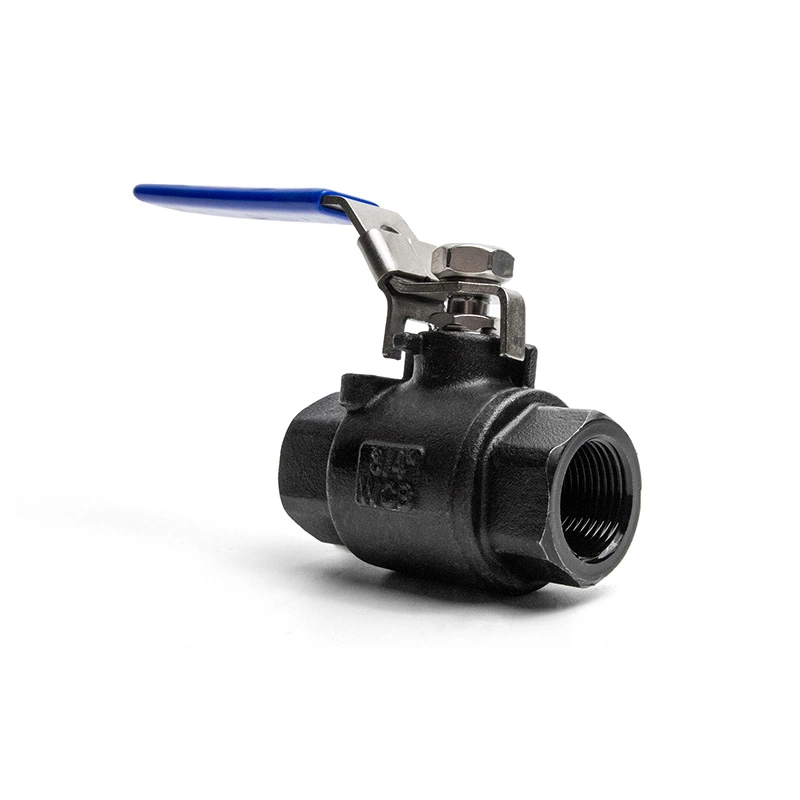

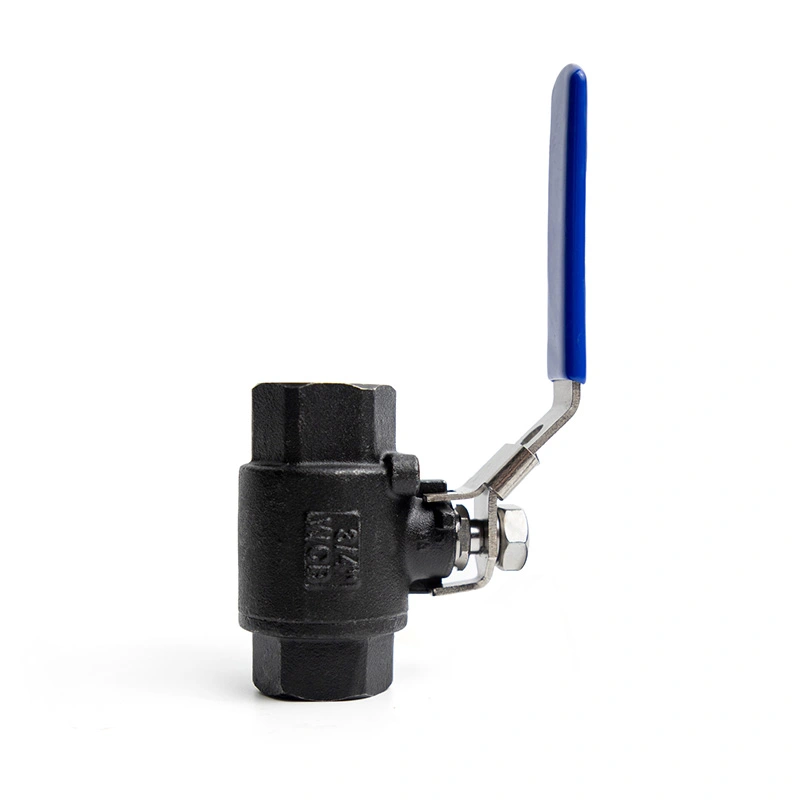

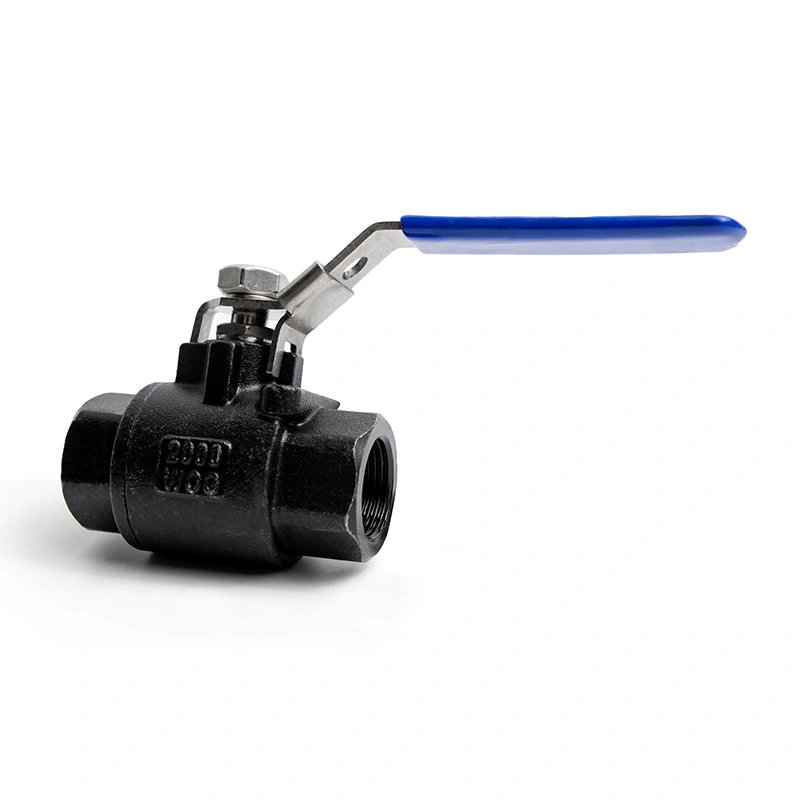

2PC krogelni ventil iz ogljikovega jekla 2000WOG z zaklepno napravo

Shangtai 2PC kroglični ventil iz ogljikovega jekla 2000WOG z zaklepno napravo je zasnovan za zanesljiv nadzor vklopa/izklopa v visokotlačni industrijski cevovodi. S tlačno zmogljivostjo do 1975 PSI je ta ventil primeren za zahtevne aplikacije za vodo, olje, plin, stisnjen zrak in združljive industrijske tekočine v pogojih brez udarcev.

Zaradi dvodelne strukture ohišja je ventil bolj uporaben kot pri številnih enodelnih izvedbah. Ko je vzdrževanje če je potrebno, je mogoče ventil bolj priročno razstaviti, kar omogoča zamenjavo sedežev in tesnilnih komponent podaljša življenjsko dobo in zmanjša stroške zamenjave.

Da bi zagotovili dosledno kakovost, je ventil pregledan v štirih stopnjah nadzora kakovosti od neobdelanega telesa do končni izdelek:

Pregled surovega slepega telesa – preveri videz, mere in stanje materiala.

Pregled strojne obdelave – preveri navoje, tesnilne površine, natančnost izvrtine in ključne mere.

Pregled sklopa – preveri kroglo, sedeže, drog, tesnilne obroče, ročaj in zaklepno napravo.

Končni pregled – vključuje tlačno testiranje, testiranje puščanja, testiranje delovanja, označevanje in pregled embalaže.

Ta strogi postopek zagotavljanja kakovosti pomaga izboljšati doslednost izdelkov, zmanjšati stopnjo napak in zagotoviti večjo zanesljivost ventili za industrijske stranke.

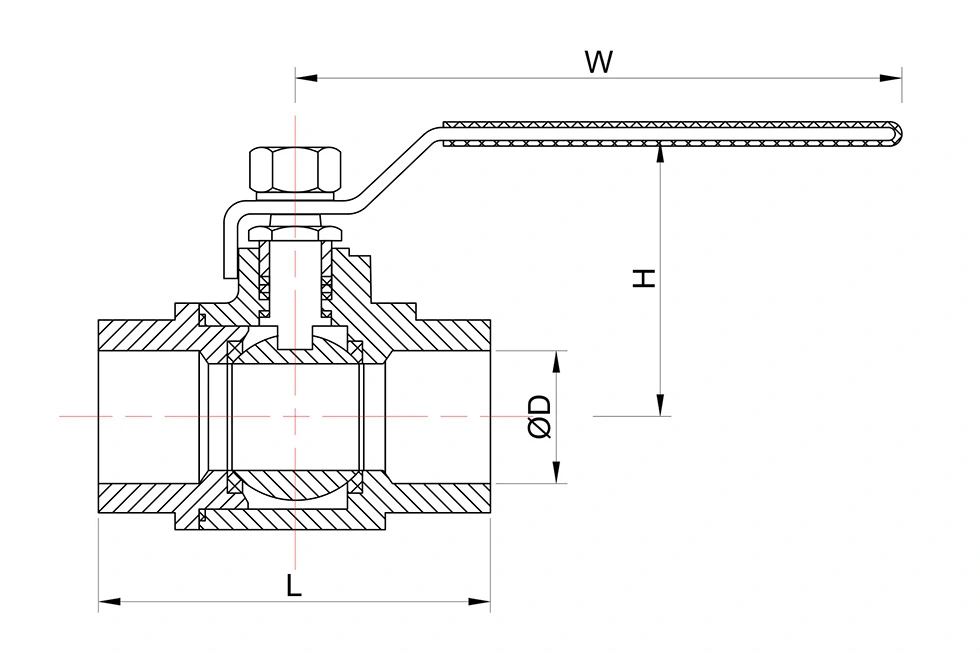

*N: Konci navoja v skladu z ANSI B 2.1 NPT
*B: Navoj se konča v skladu z BS21 BSP

Načelo delovanja ventila

Krogelni ventil nadzoruje pretok z vrtenjem natančno izvrtane krogle znotraj telesa ventila.

Odprto mesto

Ko je ročaj vzporeden s cevovodom, je luknja skozi kroglo poravnana s cevjo. Tekočina prehaja skozi ventil z nizkim pretočnim uporom.

Zaprt položaj

Ko je ročaj obrnjen za 90 stopinj, trdna stran krogle blokira pot toka. Sedeži se pritiskajo ob žogo, da ustvarite tesno zaporno tesnilo.

Funkcija zaklepanja

Ko se ventil odpre ali zapre, lahko zaklepna naprava zavaruje položaj ročaja. To pomaga preprečevati napačno delovanje, nepooblaščeno delovanje ali nenamerno premikanje zaradi vibracij.

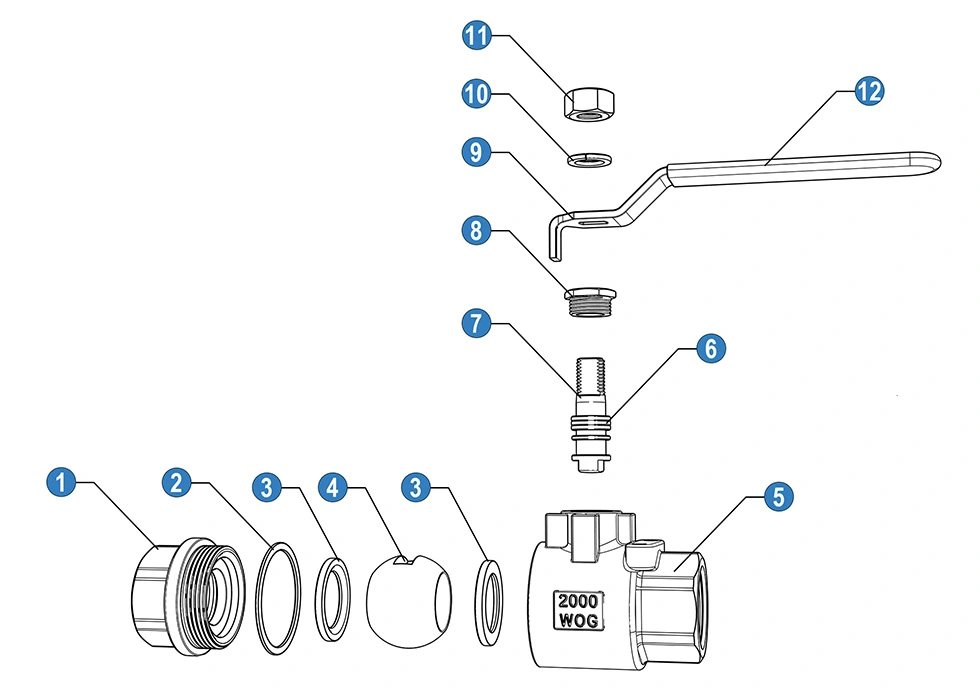

Dvodelna zasnova vzdrževanja

Dvodelno ohišje omogoča lažjo demontažo v primerjavi z enodelnim ventilom. Sedeži, tesnila in sorodni tesnilni deli po potrebi ga je mogoče pregledati ali zamenjati, kar pomaga podaljšati življenjsko dobo ventila.

Opomba: Krogelni ventili so v glavnem zasnovani za popolnoma odprto ali popolnoma zaprto uporabo. Dolgotrajno dušenje ni priporočljivo saj lahko poškoduje žogo in sedeže.

Veljavne panoge in razlogi

Opomba pri izbiri: Ogljikovo jeklo je močno in stroškovno učinkovito, vendar ni najboljša izbira za zelo jedke medije. Za korozivne kemikalije ali morsko okolje je treba razmisliti o nerjavnem jeklu ali posebnih materialih.
