Tovarniški nepovratni ventili po konkurenčnih cenah

Protipovratni ventili Shangtai so zasnovani tako, da omogočajo pretok tekočine v eno smer, medtem ko samodejno preprečujejo povratni tok, ko se smer toka spremeni. Za razliko od ročno upravljanih izolacijskih ventilov se ti samodejni ventili odzivajo na pogoje tlaka in pretoka v cevovodu, ne da bi potrebovali zunanji aktuator.

Običajno so nameščeni za črpalkami, kompresorji in drugo procesno opremo, da zmanjšajo tveganje povratnega toka in zaščitijo povezane cevne sisteme. Shangtai dobavlja različne konstrukcije ventilov za čiščenje vode, nafto in plin, kemično predelavo, petrokemične obrate, proizvodnjo električne energije, HVAC in splošno industrijsko uporabo.

Dobava industrijskih kontrolnih ventilov

Shangtai podpira izbiro ventila glede na velikost cevi, razred tlaka, medij, temperaturo, smer pretoka, položaj namestitve, vrsto povezave in zahtevane odzivne lastnosti. Pošljite svoje pogoje delovanja za tehnično potrditev in ponudbo.

Vrste izdelkov za različne pogoje cevovoda

Zapiralni mehanizem ima neposreden učinek na odziv odpiranja, izgubo tlaka, zahteve glede namestitve in odpornost proti povratnemu toku. Izbira ustrezne konstrukcije zahteva upoštevanje značilnosti pretoka cevovoda in zaščitene opreme.

Nihajni povratni ventili

Zgibni disk se odpre pri toku naprej in se vrne proti sedežu, ko se tok obrne. Nihajne izvedbe se običajno uporabljajo v vodovodnih, komunalnih in industrijskih cevovodnih sistemih, kjer so na voljo ustrezni pretočni pogoji.

Dvižni kontrolni ventili

Zapiralni element se premakne navpično od sedeža kot odgovor na pritisk toka. Ta konstrukcija je primerna za aplikacije, ki zahtevajo nadzorovano gibanje diska in ustrezne pogoje namestitve.

Batni kontrolni ventili

Batna konstrukcija uporablja voden bat ali disk za krmiljenje toka naprej in nazaj. Izberemo ga lahko za procesne sisteme, kjer se zahteva stabilno zapiranje in vodeno gibanje.

Kroglični kontrolni ventili

Žoga se giblje v skladu s smerjo in pritiskom tekočine. Ti ventili se uporabljajo v izbranih tekočih in komunalnih aplikacijah, kjer je primeren kompakten samodejni zapiralni mehanizem.

Nepovratni ventili z dvojno ploščo

Dvojni plošči se odpreta pri prednjem toku in zapreta, ko se tok obrne. Njihova kompaktna konstrukcija v obliki rezin lahko pomaga zmanjšati prostor za namestitev v ustreznih cevovodnih sistemih.

Zaporni ventili za aksialni pretok

Zasnove aksialnega toka vodijo zaporni element vzdolž osi cevovoda in se lahko upoštevajo, kadar so potrebni hiter odziv, kompaktna namestitev in kontrolirane karakteristike pretoka.

Preprečevanje povratnega toka za črpalke in procesno opremo

Povratni tok se lahko pojavi, ko se črpalka ustavi, se spremenijo tlačni pogoji ali se tekočina premika med povezanimi deli cevnega sistema. Pravilno izbran protipovratni ventil se lahko samodejno zapre, ko se spremeni razmerje tlaka navzgor in navzdol, kar pomaga omejiti povratni tok.

Namestitev je še posebej pomembna okoli izpustnih vodov črpalke. Vrsta ventila, značilnosti zapiranja, razdalja od izhoda črpalke in bližnji koleni ali priključki lahko vplivajo na obnašanje sistema. Pri aplikacijah, ki so občutljive na tlačne skoke, je treba med izbiro ventila oceniti odziv na zapiranje in možnost vodnega udara.

Ključni dejavniki izbire:Srednje, nazivna velikost, nazivni tlak, delovna temperatura, pretok, smer toka, položaj vgradnje, dovoljena izguba tlaka, tlak razpok, lastnosti zapiranja in vrsta priključka.

Zahteve glede tlaka in pretoka razpok

Tlak pokanja se nanaša na minimalni diferenčni tlak, ki je potreben, da se zaporni element premakne stran od njegovega sedeža in omogoči začetek toka. Ta parameter postane še posebej pomemben v sistemih z nizkim tlakom, gravitacijskim tokom in nizkimi hitrostmi.

Ventil s prevelikim uporom pri odpiranju lahko povzroči neželeno izgubo tlaka ali omeji pretok v sistemu z omejenim razpoložljivim tlakom. Nasprotno pa morajo biti lastnosti zapiranja primerne za uporabo, da se zmanjša tveganje nestabilnega delovanja ali prenapetosti tlaka, povezane s povratnim tokom.

Ko zahtevate konfiguracijo, lahko zagotavljanje običajnega in najmanjšega pretoka, delovnega tlaka in razpoložljivega diferenčnega tlaka pomaga določiti ustrezno notranjo zasnovo.

Materiali za vodo, procesne in industrijske storitve

Izbira materiala mora temeljiti na delovnem mediju, temperaturi, tlaku, pogojih korozije in veljavnih projektnih zahtevah. Odvisno od konstrukcije ventila, materialov telesa in notranjih komponent je mogoče določiti za različne industrijske storitve.

Ogljikovo jeklo

Uporablja se za primerno olje, plin, vodo, paro in industrijske procese, kjer je ogljikovo jeklo združljivo z delovnim okoljem.

Nerjaveče jeklo

Izbrano za aplikacije, kjer je potrebna izboljšana odpornost proti koroziji. Ustrezen razred je treba določiti glede na tekočino in temperaturo.

Sedež in tesnilni materiali

Sedež, tesnilo in tesnilne materiale je treba izbrati glede na združljivost tekočine, tlak, temperaturo in zahtevano zmogljivost zapiranja.

Notranje komponente

Disk, tečaj, vzmet, bat, krogla in druge notranje komponente je treba določiti glede na konstrukcijo ventila in pogoje delovanja.

Končne povezave in usmeritev namestitve

Razpoložljive konfiguracije povezav lahko vključujejo konce s prirobnicami, rezinami, ušesi, sočelni zvar, navojni zvar in druge konce, določene v projektu. Izbrani priključek mora ustrezati dimenzijam cevovoda, tlačnemu razredu, načinu vgradnje in veljavnemu standardu priključka.

Ni vsak dizajn primeren za vsako smer namestitve. Nekateri modeli lahko delujejo v vodoravnih in navpičnih cevovodih, drugi pa zahtevajo določeno usmeritev toka ali položaj namestitve. Pred zagonom vedno preverite puščico za pretok ventila in zahteve proizvajalca glede namestitve.

Pri navpičnih instalacijah lahko smer pretoka tekočine in teža ali vzmeti zapornega elementa vplivajo na obnašanje pri odpiranju in zapiranju. Te dejavnike je treba upoštevati pri izbiri konstrukcije ventila.

Zmanjšanje hrupa, vibracij in vodnih udarcev

Hrup ali vibracije se lahko pojavijo, ko se zaporni element večkrat odpre in zapre v pogojih nestabilnega toka. K temu vedenju lahko prispevajo nepravilna velikost, nizka ali nihajoča hitrost pretoka, turbulenca, smeti in neprimerna namestitev v bližini črpalk ali kolen.

Vodno kladivo je še en pomemben vidik v sistemih, kjer se hitrost tekočine hitro spreminja. Značilnosti zapiranja ventila, postavitev cevovoda, delovanje črpalke in prostornino sistema je treba oceniti skupaj, namesto da bi ventil izbrali le na podlagi nazivne velikosti cevi.

Za aplikacije na izhodu črpalke in visoke hitrosti pretoka

Navedite pretok črpalke, izpustni tlak, velikost cevi, lastnosti tekočine, položaj namestitve in vse znane pomisleke glede vodnega udara ali vibracij. Te informacije pomagajo podjetju Shangtai oceniti ustrezno konstrukcijo ventila in značilnosti zapiranja.

Uporaba v industrijskih cevovodnih sistemih

Ti samodelujoči ventili se uporabljajo povsod, kjer bi povratni tok lahko vplival na delovanje opreme, stabilnost procesa ali zmogljivost cevovoda. Primerna konstrukcija je odvisna od medija, pogojev pretoka, tlaka, temperature in postavitve namestitve.

Izhodne cevi črpalke

Nameščen za črpalkami za pomoč pri preprečevanju povratnega toka, ko se črpalka ustavi ali spremeni sistemski tlak.

Naftni in plinski sistemi

Uporablja se v izbranih proizvodnih, prenosnih, procesnih in komunalnih cevovodih, kjer je potrebna enosmerna regulacija pretoka.

Priprava vode

Uporablja se v sistemih za oskrbo z vodo, čiščenje, črpanje in odpadne vode za preprečevanje povratnega toka v cevovodih.

Kemična in petrokemična

Konfiguracije materiala in tesnjenja je mogoče izbrati glede na kemični medij, tlak, temperaturo in pogoje korozije.

Proizvodnja električne energije

Uporablja se v ustreznih vodnih, parnih, hladilnih in pomožnih sistemih, kjer je potrebna zaščita pred povratnim tokom.

HVAC in pripomočki

Izbrano za primerne sisteme ohlajene vode, ogrevalne vode, črpalke in komunalne cevne sisteme glede na pogoje delovanja.

Proizvodnja in pregled

Shangtai upravlja proizvodnjo, inšpekcijo in dobavo v skladu z določeno konfiguracijo ventila in zahtevami uporabe. Nadzor kakovosti lahko vključuje pregled dimenzij, preverjanje materiala, tlačno testiranje, učinkovitost tesnjenja, preverjanje delovanja in druge ustrezne inšpekcijske postopke.

Ventili Shangtai imajo certifikate ISO 9001, CE in EAC. Izbrane izdelke je mogoče izdelati in testirati tudi v skladu z veljavnimi mednarodnimi standardi, vključno z API 6D in API 598, če to zahteva projekt.

Projektna dokumentacija:Za tehnične projekte pri oddaji povpraševanja navedite veljavne standarde načrtovanja in testiranja, razred tlaka, zahteve glede materialov, standard povezave, zahteve za inšpekcijo in certifikacijske dokumente.

Kako določiti pravi povratni ventil

Izbira ventila se mora začeti s pogoji delovanja in ne samo s premerom cevi. Medij, stopnja pretoka, tlak, temperatura, orientacija namestitve, dovoljena izguba tlaka in zahtevani odziv na povratni tok vplivajo na ustrezno konstrukcijo ventila.

Za sisteme črpalk in kompresorjev navedite normalne in največje stopnje pretoka, delovni tlak, velikost cevi, vrsto opreme in morebitne znane tlačne sunke ali vodne udare. Pri nizkotlačnih sistemih sta tlak razpok in najmanjši obratovalni pretok še posebej uporabna izbirna parametra.

Posredujete lahko tudi risbe cevovoda, načrte ventilov, podatkovne liste opreme ali obstoječe specifikacije ventilov. Shangtai lahko pregleda razpoložljive informacije, preden pripravi konfiguracijo in ponudbo. Za druge izdelke industrijskih ventilov obiščitePaleta izdelkov ventilov Shangtai.

Pogosto zastavljena vprašanja

Katere običajne vrste so na voljo?

pogostaKontrolni ventilivrste vključujejo nihajne, dvižne, batne, kroglične, dvojne plošče in aksialne izvedbe. Vsaka konstrukcija ima drugačen pretok, zapiranje, izgubo tlaka in značilnosti namestitve.

Kako izberem pravo vrsto?

Izbira je odvisna od delovnega medija, velikosti cevi, stopnje tlaka, temperature, pretoka, položaja vgradnje, dovoljene izgube tlaka, tlaka razpok in zahtevanega odziva pri zapiranju.

Ali je mogoče te ventile namestiti navpično?

Nekatere modele je mogoče namestiti navpično, druge pa zahtevajo določeno orientacijo. Vedno upoštevajte puščico pretoka, navodila za namestitev in zahteve projekta za cevovode.

Kaj je tlak razpok?

Tlak razpok je minimalni diferenčni tlak, ki je potreben, da se zaporni element premakne stran od njegovega sedeža in začne tok naprej. To je še posebej pomembno v sistemih z nizkim tlakom in gravitacijskim tokom.

Zakaj ventil povzroča hrup ali vibrira?

Možni vzroki vključujejo nepravilno dimenzioniranje, nestabilen pretok, nizko hitrost pretoka, turbulenco, vodni udar, notranje odpadke ali namestitev preblizu črpalk, kolen ali druge motnje pretoka.

Katere končne povezave so na voljo?

Običajne možnosti vključujejo priključke s prirobnicami, rezinami, z ušesi, s sočelnim zvarom, z navojnim zvarom, z navojem in drugimi projektno določenimi povezavami, odvisno od zasnove ventila in zahtev cevovoda.

Kakšno vzdrževanje je potrebno?

Pregled lahko vključuje zapiralni element, zatič tečaja, vzmet, površino sedeža, tesnilo in notranjo čistočo. Obrabljene ali poškodovane tesnilne komponente je treba zamenjati v skladu s pogoji uporabe in zahtevami vzdrževanja.

Kateri podatki so potrebni za ponudbo?

Navedite velikost ventila, tlačni razred, vrsto povezave, konstrukcijo ventila, material, delovni medij, temperaturo, smer pretoka, stopnjo pretoka, položaj namestitve, količino in vse potrebne risbe ali tehnične dokumente.

Potrebujete ventil za zaščito pred povratnim tokom?

Pošljite svojo velikost cevi, tlak, medij, pretok, položaj namestitve, standard povezave in podrobnosti o uporabi v Shangtai za tehnično potrditev in ponudbo.

Pošlji povpraševanje | Kontaktirajte Shangtai

View as

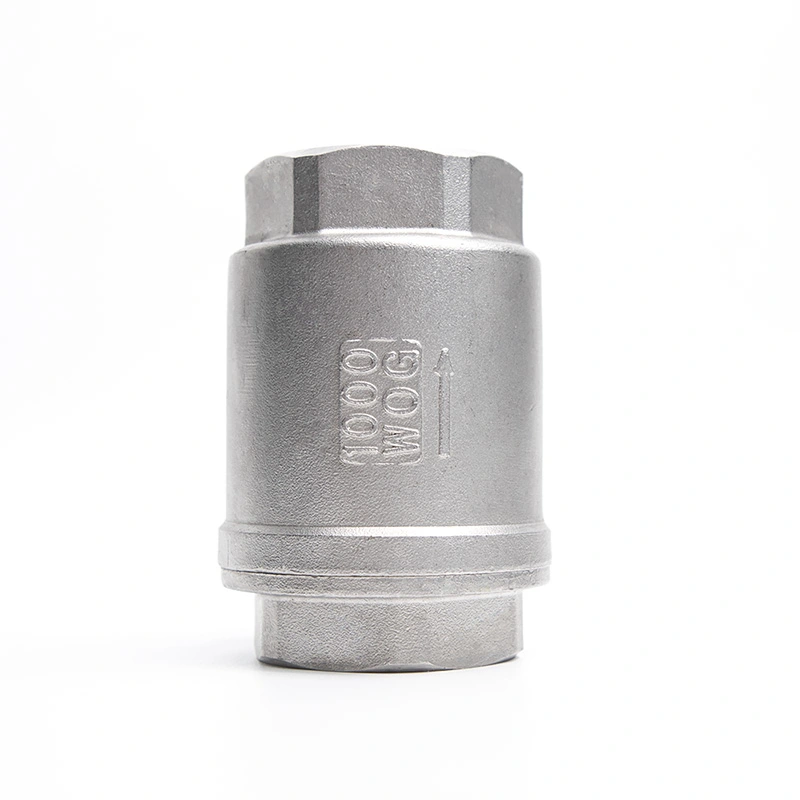

Navpični vzmetni ventil iz nerjavečega jekla

Navpični povratni ventil iz nerjavečega jekla Shangtai preprečuje povratni tok s hitrim zapiranjem s pomočjo vzmeti, kar zmanjšuje vodno kladivo. Izdelan iz vrhunskega nerjavečega jekla zagotavlja odlično odpornost proti koroziji in zanesljiv nadzor nepovratnega toka.

Poglej več >> Pošlji povpraševanje >>

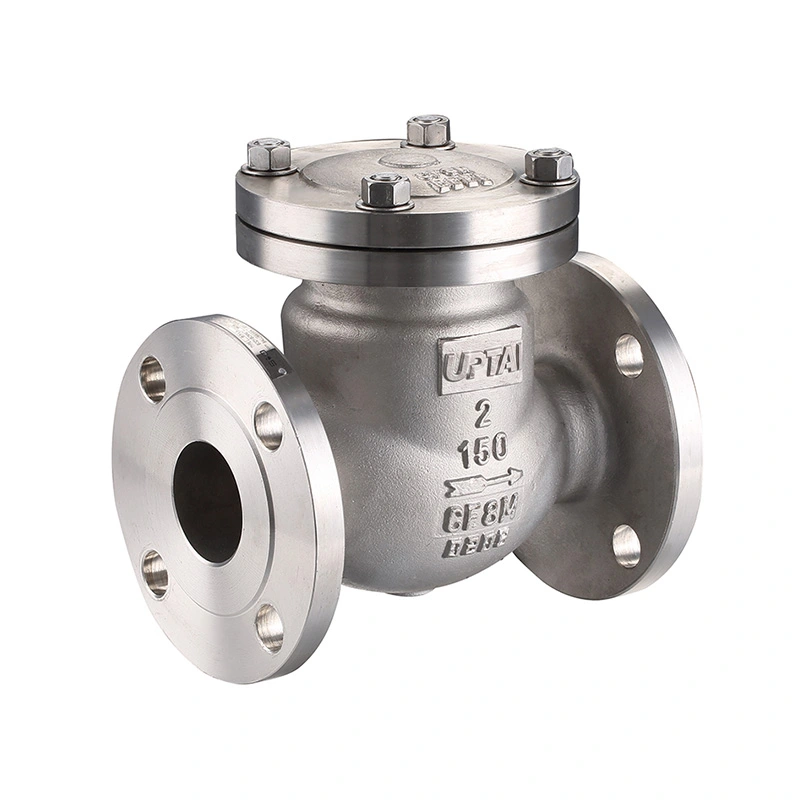

Nihajni povratni ventil ANSI razreda 150

Shangtai protipovratni ventil ANSI razreda 150 uporablja disk na tečajih za nadzor povratnega toka v cevovodih. Disk se odpre, ko medij teče naprej, in se zapre, ko tok spremeni smer, kar preprečuje povratni tok v črpalke, kompresorje in drugo opremo. Na voljo je za cevovode velikega premera v sistemih za čiščenje vode, petrokemičnih, energetskih in splošnih industrijskih sistemih, z različnimi materiali in možnostmi povezovanja, ki so na voljo glede na pogoje uporabe.

Poglej več >> Pošlji povpraševanje >>
