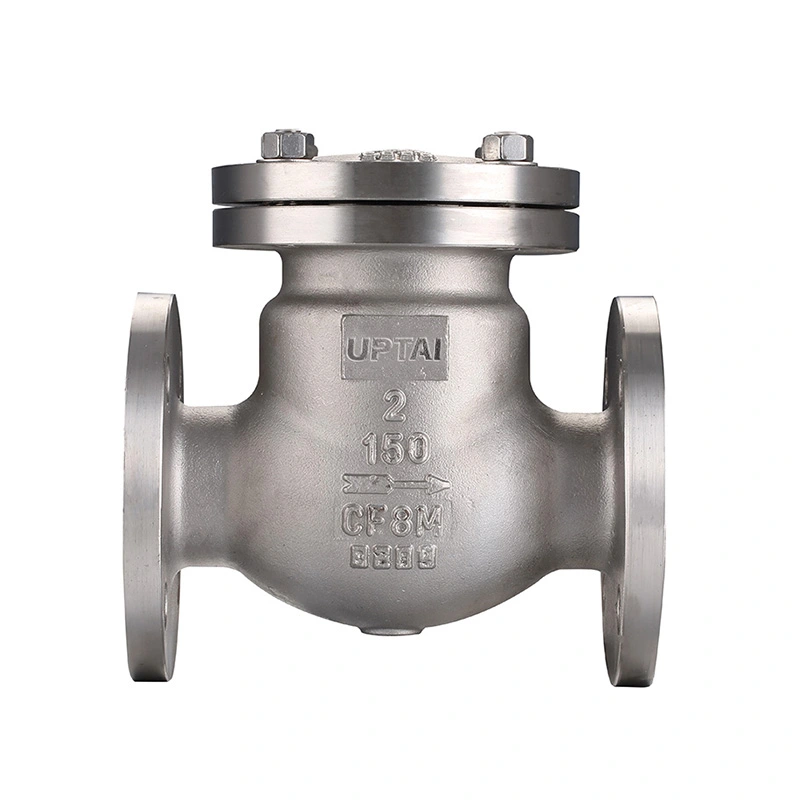

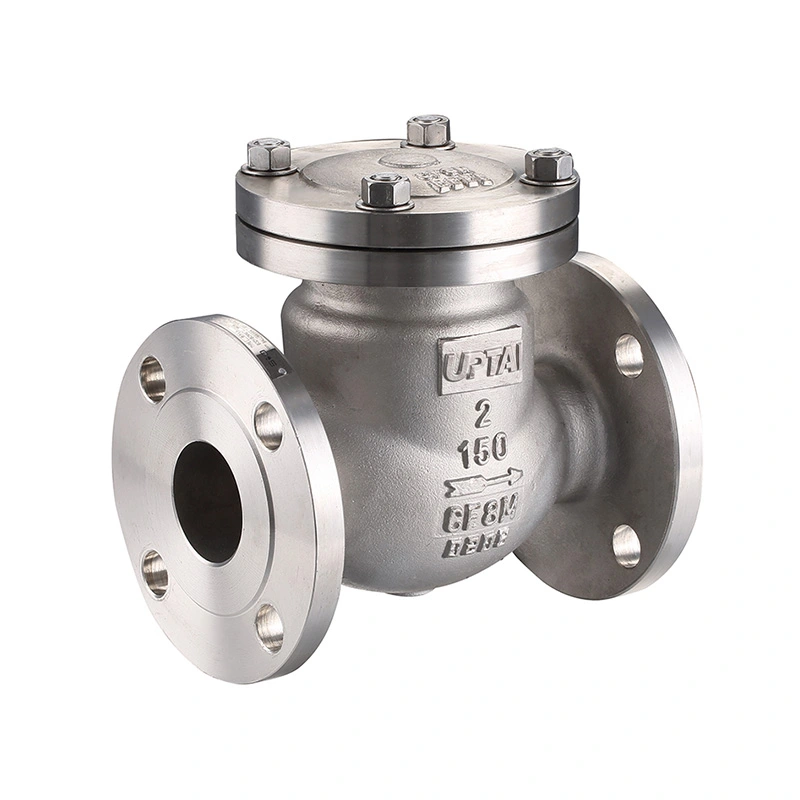

Nihajni povratni ventil ANSI razreda 150

Nihajni protipovratni ventil ANSI razreda 150 je nepovratni ventil z diskom na tečajih za nadzor smeri pretoka v industrijskih cevovodih. Disk se premika s procesnim tokom in se zapre, ko tok pade ali se obrne. Za normalno delovanje ni potreben zunanji pogon.

Ta ventil je na voljo za združljivo vodo, paro, olje, plin, morsko vodo in industrijske tekočine. Navedena konfiguracija uporablja nerjavno jeklo CF8M za telo in disk ter F316 za sedež. Izbira ventila mora temeljiti na dejanskem mediju, tlaku, temperaturi, velikosti cevi in ​​namestitvi.

Glavne dimenzije

Konstrukcija ventila

Ventil je v glavnem sestavljen iz telesa, tečajnega diska, sedeža, tečajnega mehanizma in tesnilnih komponent. Disk je nameščen v ohišju in se med delovanjem vrti okoli tečaja. Ta ureditev omogoča, da se ventil odpre s pretokom naprej in se vrne proti sedežu, ko se stanje pretoka spremeni.

Zgibni disk

Disk se premakne stran od sedeža, ko medij teče skozi ventil. Ko se pretok zmanjša, se disk premakne nazaj proti zaprtemu položaju. Na gibanje diska vpliva hitrost pretoka, položaj namestitve in notranja geometrija ventila.

Sedež in tesnilna površina

Naveden material sedeža je ASTM A182 F316. Tesnilne površine sedeža in diska tvorijo zapiralni vmesnik, ko se ventil zapre. Njihovo stanje je treba preveriti med vzdrževanjem, če opazite puščanje ali nenormalno zapiranje.

Smer toka in namestitev

Ventil je treba namestiti v skladu s smerjo pretoka, označeno na ohišju. Pred montažo preverite puščico, priključne mere in razpoložljivo zračnost okoli ventila. Disk mora imeti dovolj prostora za premikanje skozi območje delovanja brez stika z okoliškimi cevmi ali opremo.

Horizontalna namestitev

Horizontalna namestitev se običajno uporablja za nihajne povratne ventile. Ventil mora biti nameščen tako, da se disk lahko prosto premika in vrne na sedež, ko se pretok zmanjša.

Navpična namestitev

Navpična namestitev je odvisna od izvedbe ventila in smeri pretoka. Namestitev mora omogočati, da se disk pravilno zapre v dejanskih pogojih pretoka. Poseben model in razporeditev cevovoda je treba potrditi pred namestitvijo.

Priključek na cevovod

Navedena povezovalna specifikacija vključuje navoje NPT in BSP. Priključna cev ali priključek mora uporabljati ustrezno specifikacijo navoja. Med namestitvijo se izogibajte pretirani sili zategovanja, ki bi lahko poškodovala ohišje ventila ali navojni priključek.

Značilnosti pretoka in tlaka

Ko je ventil odprt, se disk premakne stran od pretoka. Padec tlaka skozi ventil je odvisen od njegove velikosti, notranjega prehoda, pretoka in lastnosti medija. Pri sistemih z velikim pretokom je treba velikost ventila izbrati glede na zahtevano stopnjo pretoka in ne glede na velikost cevi.

Navedeni razred tlaka je CL150, z največjim tlakom 285 PSI. The allowable working pressure can vary with temperature and material, so the operating pressure and temperature should be checked together with the applicable pressure-temperature rating.

Pri izpustnih vodih črpalk in drugih sistemih s spreminjajočimi se pogoji pretoka je treba odziv ventila upoštevati kot del celotne zasnove cevovoda. Hitre spremembe pretoka lahko vplivajo na gibanje diska in sistemski tlak.

Premisleki glede vodnega kladiva

Vodni udar se lahko pojavi, ko se pretok tekočine ustavi ali hitro spremeni smer. Protipovratni ventil lahko prispeva k povečanju tlaka, če se disk zapre, medtem ko se skozi cevovod še vedno premika velik pretok.

Resnost tlačnega sunka je odvisna od dejavnikov, kot so hitrost pretoka, dolžina cevi, lastnosti tekočine, značilnosti zapiranja ventila in delovanje črpalke. Če je vodno kladivo zaskrbljujoče, je treba povratni ventil in celoten cevni sistem oceniti skupaj.

Konfiguracije počasnega zapiranja, dušenja ali protiuteži se lahko upoštevajo pri sistemih, ki zahtevajo bolj nadzorovano gibanje diska. Ustrezna struktura je odvisna od dejanskih pogojev cevovoda in projektnih zahtev.

Materiali in servisni pogoji

Predpisani materiali ohišja in diska so ASTM A351 CF8M (316), medtem ko je sedež ASTM A182 F316. Ti materiali so primerni za številne industrijske aplikacije, kjer je nerjavno jeklo združljivo s procesnim medijem.

Združljivost materiala je treba preveriti glede na dejansko sestavo tekočine, koncentracijo, temperaturo in tlak. Servis z morsko vodo in kemikalijami bo morda zahteval dodatno obravnavo izpostavljenosti kloridom in pogojev korozije.

Druge možnosti materiala so na voljo na zahtevo. Za posebne namene je treba zahtevane materiale ohišja, diska in sedeža potrditi pred proizvodnjo.

Tipične aplikacije

Izpustna cev črpalke:Uporablja se za črpalkami za omejitev povratnega toka, ko se črpalka ustavi ali spremenijo delovni pogoji.

Priprava vode:Uporablja se v združljivih vodnih in procesnih linijah, kjer je potrebna samodejna enosmerna regulacija pretoka.

Petrokemični cevovodi:Uporablja se z združljivimi naftami, plini in procesnimi tekočinami znotraj navedenih meja tlaka, temperature in materiala.

Električni in komunalni sistemi:Primerno za izbrane vodovodne, komunalne in procesne linije, kjer je treba nadzorovati povratni tok.

Sistemi morske vode:Konfiguracije iz nerjavečega jekla se lahko upoštevajo, če je material primeren za dejanske razmere v morski vodi.

Splošni industrijski cevovodi:Uporablja se na opremi in procesnih linijah, kjer je potrebna samodejna nepovratna funkcija.

Vodnik za izbiro

Za ponudbo in tehnični pregled navedite nazivno velikost, stopnjo tlaka, vrsto povezave, orientacijo namestitve, medij, delovni tlak, temperaturo in zahteve glede materiala. Določiti je treba tudi posebne pogoje delovanja, kot so morska voda, jedki mediji ali vodno kladivo.

Testiranje in pregled

Naveden standard za načrtovanje in proizvodnjo je ASME B16.34, API 598 pa je naveden za testiranje in pregled. Veljavni inšpekcijski postopek lahko zajema ohišje ventila, območja tesnjenja, mere in tlačno delovanje.

Shell Test

Preskus lupine preveri mejo tlaka sestavljenega ventila pod določenimi preskusnimi pogoji. Preizkusni tlak in čas zadrževanja morata upoštevati veljavne inšpekcijske zahteve.

Test puščanja sedeža

S preskusom sedeža se preveri, ali zaprti ventil izpolnjuje navedena merila sprejemljivosti puščanja. Preskusni pogoji so odvisni od veljavnega standarda in specifikacije ventila.

Končni pregled

Končni pregled lahko vključuje preverjanje dimenzij, pregled povezave, stanje površine, identifikacijske oznake in delovno gibanje. Zahtevane inšpekcijske zapise ali materialno dokumentacijo je mogoče dobaviti v skladu z zahtevami naročila.

Delovanje in vzdrževanje

Pred zagonom preverite usmerjenost ventila, smer pretoka in čistočo cevovoda. Tujki, ki ostanejo v cevovodu, lahko med delovanjem vplivajo na disk ali tesnilno površino.

Med servisiranjem je treba raziskati nenavaden hrup, vibracije, ponavljajoče se premikanje diska ali povratni tok. Ti pogoji so lahko povezani s hitrostjo pretoka, namestitvijo, velikostjo ventila ali spremembami v operacijskem sistemu.

Pred pregledom ali vzdrževanjem izolirajte cevovod in sprostite tlak. Preverite kolut, tečajni mehanizem, površino sedeža in priključek telesa glede obrabe, usedlin ali poškodb. Zamenjajte komponente, ko njihovo stanje ne izpolnjuje več veljavnih zahtev za vzdrževanje.

pogosta vprašanja

V1: Kaj je nihajni povratni ventil ANSI razreda 150?

Nihajni protipovratni ventil ANSI razreda 150 je povratni ventil s tečaji in diski s stopnjo tlaka razreda 150. Uporablja procesni tok za odpiranje diska in se zapre, ko se tok zmanjša ali obrne, zaradi česar je primeren za samodejno preprečevanje povratnega toka v združljivih industrijskih cevovodih.

V2: Ali nihajni povratni ventil potrebuje aktuator?

Ne. Disk deluje samodejno glede na pogoje pretoka in tlaka v cevovodu. Za normalno delovanje povratnega ventila ni potreben pnevmatski, električni ali hidravlični pogon.

V3: Katere informacije so potrebne pri izbiri povratnega nihajnega ventila?

Ključne informacije vključujejo velikost cevi, tlačni razred, vrsto povezave, smer vgradnje, medij, delovni tlak, temperaturo, zahteve glede materiala in vse posebne zahteve v zvezi s korozijo, vodnim udarom ali pregledom.

V4: Ali se lahko konstrukcija iz nerjavečega jekla uporablja za morsko vodo?

Lahko se upošteva za primerne aplikacije v morski vodi, vendar je treba združljivost materiala oceniti na podlagi koncentracije klorida, temperature, pogojev pretoka in drugih faktorjev korozije. Pred izbiro je treba potrditi razred nerjavečega jekla.

V5: Kaj lahko povzroči povratni tok po namestitvi ventila?

Možni vzroki vključujejo napačno smer namestitve, disk, ki se ne more prosto premikati, poškodovane tesnilne površine, tujke v notranjosti ventila, neprimerne velikosti ali delovne pogoje zunaj predvidenega območja. Ventil in okoliške cevi je treba pregledati, potem ko je sistem varno izoliran.

V6: Ali je mogoče ventil uporabiti za visokotemperaturne medije?

Navedeno temperaturno območje je od -25 ℃ do 150 ℃. Dejansko uporabo pri povišani temperaturi je treba preveriti glede na oceno tlaka in temperature ter združljivost materialov ohišja, diska in sedeža z medijem.

V7: Ali so na voljo drugi materiali?

ja Druge konfiguracije materiala so na voljo na zahtevo. Zahtevani material je treba določiti glede na medij, tlak, temperaturo, korozijske pogoje in veljavne zahteve projekta.
