Krožni ventili
Proizvajalec krožnih ventilov za natančen nadzor pretoka v industrijskih sistemih
Globe ventili Shangtai so zasnovani za aplikacije, ki zahtevajo nadzorovano regulacijo pretoka, dušenje in zanesljivo zapiranje v industrijskih cevovodnih sistemih. Linearno gibanje diska proti sedežu omogoča postopno prilagajanje odprtine ventila, zaradi česar je ta tip ventila primeren za sisteme, kjer je nadzor pretoka pomembnejši od vzdrževanja najmanjše možne izgube tlaka.
Shangtai dobavlja lite in kovane konfiguracije zapornih ventilov iz ogljikovega jekla in nerjavnega jekla za paro, vodo, nafto, plin, kemično predelavo, petrokemično proizvodnjo, proizvodnjo električne energije in splošne industrijske storitve. Konstrukcijo ventila, stopnjo tlaka, končni priključek, trim in način delovanja je mogoče izbrati glede na medij in pogoje delovanja.
Dobava krožnega ventila za industrijske cevovode
Shangtai podpira standardne in projektno specifične konfiguracije krožnih ventilov glede na velikost ventila, razred tlaka, temperaturo, medij, zahteve glede pretoka, vrsto povezave, material in aktiviranje. Pošljite svoje tehnične zahteve za potrditev konfiguracije in ponudbo.
Vzorci krožnih ventilov za različne postavitve cevi
Vzorec telesa ventila vpliva na smer pretoka, izgubo tlaka, prostor za namestitev in dostop za vzdrževanje. Shangtai lahko zagotovi različne vzorce krogelnih ventilov glede na razporeditev cevovoda in storitvene zahteve.
Krožni ventili z ravnim vzorcem
Vhod in izhod sta razporejena vzdolž osi glavnega telesa s pretokom, preusmerjenim skozi ventil. To je običajna konfiguracija za splošne industrijske aplikacije cevovodov.
Krožni ventili s kotnim vzorcem
Vhod in izhod sta postavljena pod kotom, kar omogoča ventilu spreminjanje smeri pretoka, hkrati pa zmanjša potrebo po dodatnem cevnem kolenu v ustreznih namestitvah.
Krožni ventili z vzorcem Y
Nagnjena razporeditev telesa in stebla zagotavlja bolj neposredno pot pretoka kot običajna konstrukcija z ravnim vzorcem, zaradi česar so zasnove Y-vzorca primerne za izbrane storitve z velikim pretokom ali zahtevne storitve.
Izbira vzorca:Ustrezen vzorec telesa je treba oceniti skupaj s pretokom, dovoljenim padcem tlaka, smerjo cevovoda, prostorom za namestitev, delovno temperaturo in zahtevami glede vzdrževanja.
Lita in kovana konstrukcija krožnega ventila
Shangtai ponuja lito in kovano konstrukcijo za različne zahteve industrijskih storitev. Ustrezna proizvodna metoda je odvisna od velikosti ventila, tlačnega razreda, materiala, mehanskih zahtev in specifikacij projekta.
Liti krogelni ventili
Lita konstrukcija je primerna za široko paleto velikosti in konfiguracij industrijskih ventilov. Podpira lahko različne vzorce ohišij in ureditve povezav za procesne in komunalne cevi.
Kovani zaporni ventili
Kovana konstrukcija se običajno obravnava za uporabo z manjšo izvrtino, višjim tlakom ali zahtevno uporabo, kjer so mehanske lastnosti materiala telesa pomembne.
Izbira materiala mora temeljiti na delovnem mediju, temperaturi, tlaku, pogojih korozije in veljavnih projektnih standardih. Konfiguracije iz ogljikovega jekla in nerjavnega jekla je mogoče izbrati za različne procesne in komunalne storitve.
Izbira materialov in oblog
Telo ventila je le del postopka izbire materiala. Glede na medij in delovno okolje je treba upoštevati tudi sedež, disk, steblo in druge sestavne dele, ki so zmočeni ali pod pritiskom.
Ogljikovo jeklo
Uporablja se za primerno vodo, olje, plin, paro in industrijske procese, kjer so pogoji delovanja združljivi s konstrukcijo iz ogljikovega jekla.
Nerjaveče jeklo
Izbrano tam, kjer je potrebna izboljšana odpornost proti koroziji. Ustrezen razred nerjavečega jekla je treba določiti glede na medij, temperaturo in kemične pogoje.
Material diska in sedeža
Materiali za obrobo in tesnjenje se morajo ujemati z delovnim medijem, temperaturo, tlakom, pogoji erozije in zahtevano zmogljivostjo zapiranja.
Pakiranje in tesnjenje
Pri izbiri embalaže in tesnila je treba upoštevati delovno temperaturo, tlak, združljivost medijev in zahteve glede vzdrževanja.
Premisleki glede regulacije pretoka in padca tlaka
Krožni ventili se običajno izberejo, ko cevovod zahteva bolj nadzorovano nastavitev pretoka, kot jo lahko zagotovi preprost izolacijski ventil. Položaj diska lahko postopoma spreminjate, da uravnavate območje prehoda in vplivate na pretok.
Vendar pa notranja pot pretoka krožnega ventila na splošno povzroči večjo izgubo tlaka kot ventil s polno izvrtino z ravnim prehodom. Iz tega razloga mora izbira ventila uravnotežiti zahtevano krmilno funkcijo z dovoljenim padcem tlaka in zahtevami po energiji sistema.
Pred izbiro ventila upoštevajte pretok
Za aplikacije za nadzor pretoka zagotovite zahtevano stopnjo pretoka, vstopni in izstopni tlak, delovno temperaturo, medij in pričakovan padec tlaka, kadar koli je na voljo. Ti parametri pomagajo določiti primerno velikost ventila in notranjo konfiguracijo.
Ročno in avtomatizirano delovanje
Odvisno od velikosti ventila, delovnih pogojev in zahtev glede krmiljenja je mogoče krožne ventile Shangtai konfigurirati za ročno ali avtomatizirano delovanje. Ročno upravljanje z ročnim kolesom je primerno za aplikacije, kjer zadošča lokalna prilagoditev, medtem ko se prožne konfiguracije lahko vključijo v avtomatizirane sisteme za krmiljenje procesov.
Delovanje ročnega kolesa
Praktična rešitev za ročno vodene cevovode, kjer se nastavitev in zapiranje ventila izvajata lokalno.
Delovanje orodja
Menjalnike je mogoče upoštevati pri večjih ventilih ali aplikacijah, kjer je zaradi zahtevane delovne sile neposredno upravljanje z ročnim kolesom manj praktično.
Električna aktivacija
Električni aktuatorji se lahko integrirajo z ustreznimi krmilnimi sistemi za daljinsko upravljanje in avtomatsko vodenje procesov.
Pnevmatski pogon
Pnevmatske pogone je mogoče uporabiti tam, kjer so na voljo sistemi s stisnjenim zrakom in je potrebno hitro ali daljinsko delovanje ventila.
Za zahteve avtomatiziranega ventila je treba pri izbiri aktuatorja upoštevati delovni navor ali potisk, velikost ventila, diferenčni tlak, krmilno frekvenco, razpoložljivo moč ali dovod zraka in okoljske pogoje.
Aplikacije v sistemih Steam, Process and Utility Systems
Krožni ventili se pogosto uporabljajo v industrijskih sistemih, kjer je potrebna nastavitev pretoka, nadzor tlaka ali zanesljivo zapiranje. Njihove uporabe se razlikujejo glede na material ohišja, stopnjo tlaka, temperaturno območje, oblogo in konfiguracijo povezave.
Parni sistemi
Uporablja se za ustrezne storitve parovodov, kjer so temperatura, tlak, tesnilni materiali in konstrukcija ventila izbrani glede na delovne pogoje.
Nafta in plin
Uporablja se v izbranih naftnih in plinskih procesih in napeljavah, kjer sta potrebna nadzorovan pretok in zanesljivo zapiranje.
Kemična in petrokemična
Konfiguracije materiala in obloge je mogoče izbrati glede na kemični medij, temperaturo, tlak in korozijske lastnosti.
Proizvodnja električne energije
Uporablja se v ustreznih parnih, vodnih, hladilnih in pomožnih sistemih, kjer sta potrebna regulacija pretoka in izolacija.
Vodovod in komunalne cevi
Izbrano za industrijsko vodo, komunalne in procesne cevovode glede na zahtevani tlak, temperaturo, material in nadzorno funkcijo.
Splošne industrijske storitve
Ustrezne konfiguracije je mogoče določiti za proizvodne obrate in druge industrijske cevne sisteme, ki zahtevajo nadzorovan pretok ali zapiranje.
Končne povezave in zahteve za namestitev
Shangtai lahko dobavi krogelne ventile z različnimi konfiguracijami končnih priključkov, vključno s prirobnicami, sočelnim varjenjem, navojnim varjenjem, navojnimi in drugimi priključki, določenimi v projektu. Izbrani priključek mora ustrezati standardu cevovoda, tlačnemu razredu, dimenzijam in načinu namestitve.
Pred namestitvijo preverite oznako in velikost ventila, stopnjo tlaka, priključne mere, smer pretoka, združljivost tesnila, poravnavo vijakov, čistočo cevovoda in razpoložljiv prostor za ročno kolo ali pogon.
Večina teles krožnih ventilov vključuje oznako smeri pretoka. Ventil je treba namestiti v skladu z označeno smerjo in veljavnimi risbami cevi ali specifikacijami projekta.
Za druge konfiguracije industrijskih ventilov obiščitePaleta izdelkov ventilov Shangtaiza pregled razpoložljivih izdelkov in aplikacij.
Proizvodnja, testiranje in kontrola kakovosti
Shangtai upravlja proizvodnjo in nadzor v skladu z določeno konfiguracijo ventila in projektnimi zahtevami. Nadzor kakovosti lahko zajema pregled dimenzij, zahteve glede materialov, tlačno testiranje, učinkovitost tesnjenja, delovno funkcijo in druge ustrezne elemente pregleda.
Ventili Shangtai imajo certifikate ISO 9001, CE in EAC. Izbrane izdelke je mogoče izdelati in testirati tudi v skladu z veljavnimi mednarodnimi standardi, vključno z API 6D in API 598, če to zahteva projekt.
Projektna dokumentacija:Po potrebi navedite veljavne standarde, inšpekcijske zahteve, certifikacijske dokumente, risbe, zahteve glede materialov in postopke testiranja, ko oddate povpraševanje.
Kako določiti krožni ventil
Za natančno izbiro ventila navedite čim več informacij o delovanju. Osnovna specifikacija običajno vključuje nazivno velikost, tlačni razred, delovni medij, delovno temperaturo, zahtevani pretok, dovoljen padec tlaka, končni priključek, material ohišja, zahteve za trim in način delovanja.
Pri procesnih aplikacijah lahko dodatne informacije, kot so tlak navzgor in navzdol, normalni in največji pretok, gostota ali viskoznost tekočine, zahteve za zapiranje in pogoji krmiljenja, pomagajo določiti ustrezno konfiguracijo ventila.
Pogosto zastavljena vprašanja
Katere vrste vzorcev krožnih ventilov so na voljo?
pogostaKrožni ventilivzorci vključujejo ravni vzorec, kotni vzorec in Y-vzorec. Izbira je odvisna od postavitve cevovoda, padca tlaka, zahtev glede pretoka, prostora za namestitev in pogojev vzdrževanja.
Kako izberem pravi ventil?
Upoštevajte velikost ventila, tlačni razred, delovno temperaturo, medij, stopnjo pretoka, dovoljen padec tlaka, končni priključek, zahteve za trim in način delovanja. Procesne aplikacije lahko zahtevajo tudi podatke o tlaku navzgor in navzdol.
Katere končne povezave so na voljo?
Razpoložljive konfiguracije lahko vključujejo priključke s prirobnico, s sočelnim zvarom, z navojnim zvarom, z navojem in druge priključke, določene v projektu, odvisno od zasnove ventila in zahtev uporabe.
Ali je smer pretoka pomembna med namestitvijo?
ja Večina modelov ima na ohišju oznako smeri toka. Namestitev mora slediti označeni smeri skupaj z veljavnimi risbami cevi in projektnimi zahtevami.
Ali so lahko izdelki opremljeni z aktuatorji?
ja Odvisno od uporabe so izdelki lahko konfigurirani z ročnimi kolesi, menjalniki, električnimi aktuatorji, pnevmatskimi aktuatorji ali drugimi ustreznimi komponentami za avtomatizacijo.
Kaj je treba preveriti pred namestitvijo?
Pred namestitvijo preverite velikost ventila, nazivni tlak, standard priključka, smer pretoka, združljivost tesnila, čistočo cevovoda, poravnavo vijakov in razpoložljiv delovni prostor.
What maintenance is normally required?
Priporočljivo je redno preverjanje tesnila, droga, spoja pokrova, tesnilnih površin in pogonskega mehanizma. Intervale vzdrževanja je treba določiti v skladu s pogoji servisiranja, delovno frekvenco in navodili proizvajalca.
Kateri podatki so potrebni za ponudbo?
Navedite velikost ventila, razred tlaka, vrsto priključka, zahteve za ohišje in opremo, delovni medij, temperaturo, pretok, vrsto delovanja, količino, veljavne standarde in vse zahtevane risbe ali tehnične dokumente.
Potrebujete krožni ventil za vaš cevni sistem?
Pošljite svojo velikost ventila, tlak, medij, temperaturo, zahteve za pretok, standard povezave in način delovanja v Shangtai za tehnično potrditev in ponudbo.
- View as

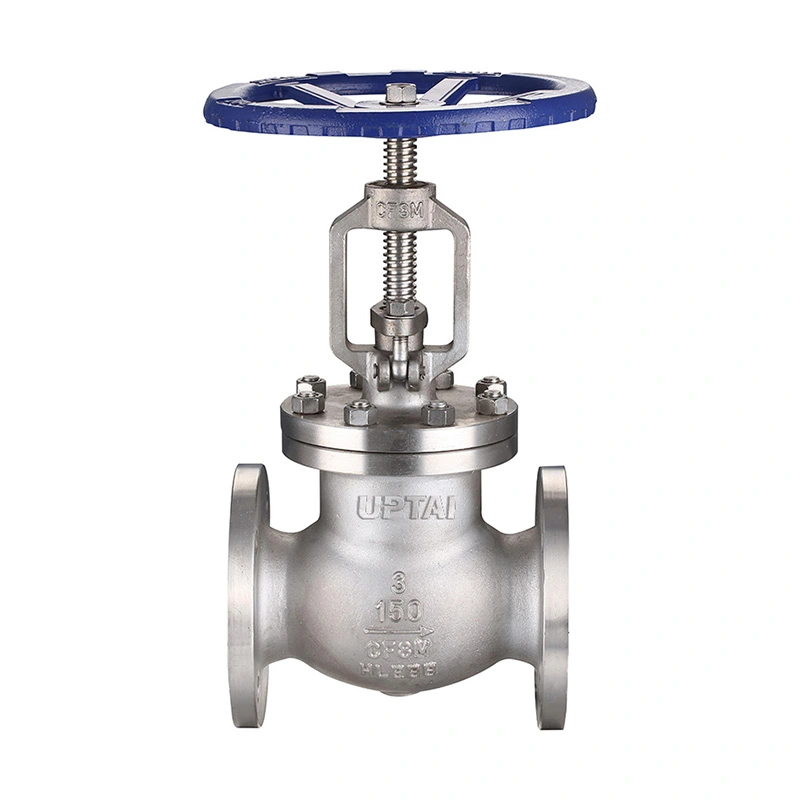

ANSI standardni prečni ventil s prirobnico
Ventili s prirobnico po standardu Shangtai ANSI zagotavljajo natančno regulacijo pretoka in zanesljivo tesno zapiranje za industrijske cevovode. Izdelani v strogem skladu s specifikacijami ANSI B16.34, imajo robustno strukturo in stabilno tesnjenje. Kot neposredna tovarna s strogim nadzorom kakovosti in izvozno embalažo dobavljamo trpežne krožne ventile za petrokemične aplikacije, energetiko in čiščenje vode.

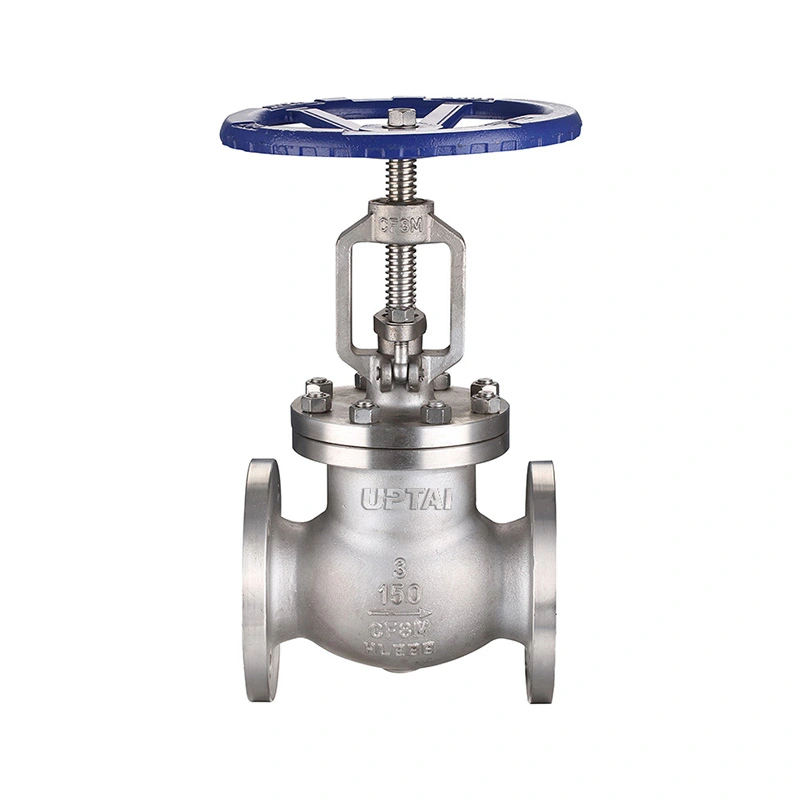

Prečni ventil s prirobnico iz kovanega nerjavečega jekla razreda 150
Kovani prečni ventil iz nerjavečega jekla Shangtai razreda 150 zagotavlja vrhunski nadzor pretoka in odpornost proti koroziji. Z robustno kovano konstrukcijo in enostavno prirobnično montažo zagotavlja zanesljivo tesnjenje za kritične cevne sisteme.
800LB ASTM A105N Krožni ventil iz kovanega ogljikovega jekla
Krožni ventil iz kovanega ogljikovega jekla UPTAI 800LB ASTM A105N ponuja izjemno trdnost za visokotlačno dušenje. Normaliziran za vrhunsko žilavost zagotavlja zanesljivo regulacijo pretoka in tesno zapiranje v zahtevnih industrijskih cevovodnih sistemih.
Shangtai Valve je profesionalni Krožni ventili proizvajalec in dobavitelj na Kitajskem. Dobrodošli pri uvozu kakovostnih izdelkov iz naše tovarne.
