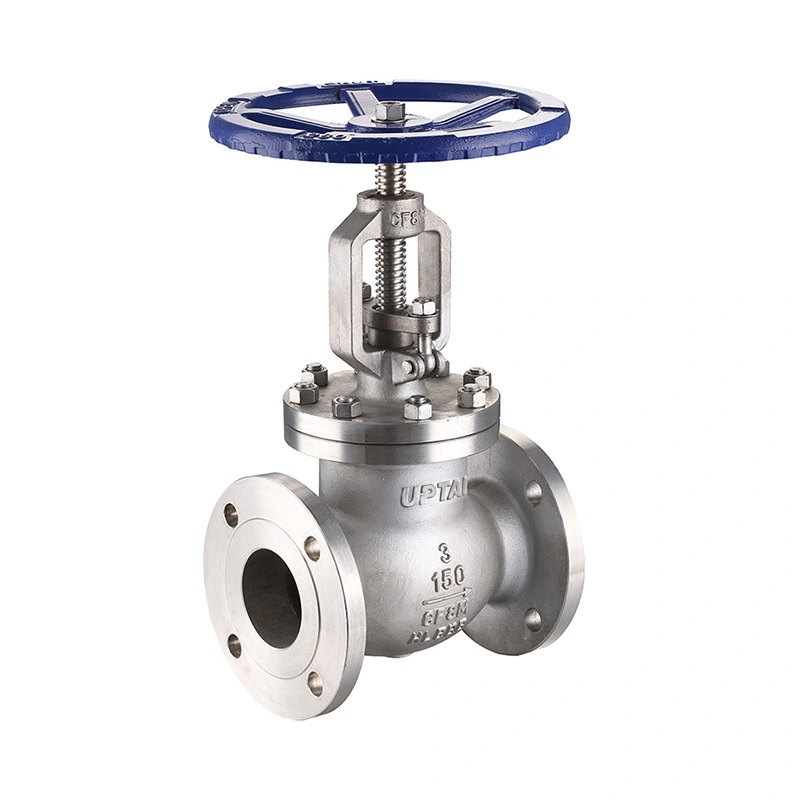

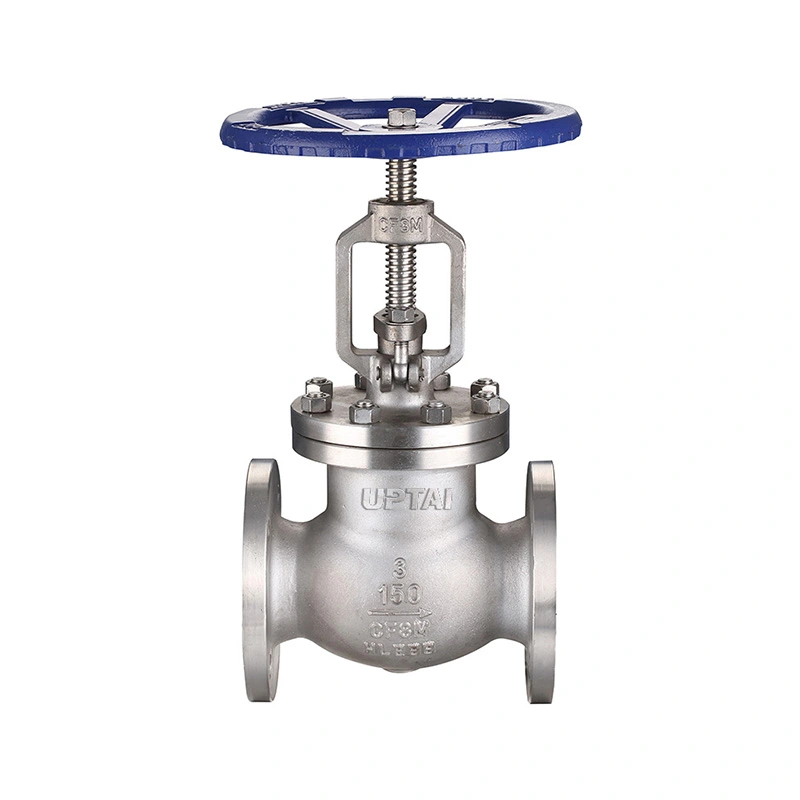

Prečni ventil s prirobnico iz kovanega nerjavečega jekla razreda 150

Kovani zaporni ventil iz nerjavečega jekla razreda 150 je kovani zaporni ventil iz nerjavečega jekla za industrijske cevovode in procesno opremo. Uporablja linearno premikajočo se ploščo za zapiranje in regulacijo pretoka, z RF-združljivimi prirobnicami in upravljanjem ročnega kolesa. Ventil je na voljo v velikostih od 1/2" do 2" z možnostma materiala F304 in F316.

Materiale kovanega telesa, diska, stebla in sedeža je mogoče izbrati glede na delovni medij, tlak in temperaturo. Specifikacija ventila vključuje tudi zahteve NACE MR0175 / ISO 15156 za veljavne delovne pogoje.

Glavne dimenzije

Gradbeni in storitveni pogoji

Ohišje ventila je izdelano iz kovanega nerjavečega jekla ASTM A182 F304 ali F316. Disk se premika vzdolž osi ventila in se zapre proti sedežu. Z vrtenjem ročnega kolesa se spremeni položaj diska, kar omogoča uporabo ventila za zapiranje ali nadzorovano nastavitev pretoka.

Disk je na voljo v ASTM A182 F304 ali ASTM A182 F316 z možnostjo STL#6, kot je navedeno v specifikaciji. Držalo in sedež sta na voljo v F304 ali F316. Pri izbiri materiala je treba upoštevati procesno tekočino, koncentracijo, delovno temperaturo in pogoje korozije.

Ventil ima oceno CL150 z navedenim največjim delovnim tlakom 285 PSI. Določeno temperaturno območje je -29 ℃ + 425 ℃. Dejanski dovoljeni tlak je treba preveriti glede na veljavno oceno tlaka in temperature pri delovni temperaturi.

Prirobnična povezava in aplikacije

Prečni ventil s prirobnico iz kovanega nerjavečega jekla razreda 150 uporablja prirobnične konce, združljive z RF, z ASME B16.5, določenim za priključni standard. Prirobnični priključek omogoča privijanje ventila na ustrezno prirobnico cevovoda in odstranitev, ko je potreben pregled ali vzdrževanje.

Pred namestitvijo preverite velikost prirobnice, tlačni razred, tesnilo, sornike in dimenzijo čela v čelo. Cevovod mora biti pravilno poravnan, da se prepreči prekomerna mehanska obremenitev priključka ventila.

Ventil se lahko uporablja v naftnih in plinskih, petrokemičnih, kemičnih procesih, industrijskih napravah in drugih cevovodnih sistemih, kjer sta potrebna konstrukcija iz nerjavečega jekla in ročni nadzor pretoka. Primerni mediji lahko vključujejo vodo, paro, zrak, olje in združljive procesne tekočine znotraj podanih omejitev tlaka, temperature in materiala.

Krožni ventili imajo običajno večji padec tlaka kot ravni pretočni izolacijski ventili zaradi notranje poti pretoka. Če se bo ventil uporabljal za stalno regulacijo pretoka, je treba med dimenzioniranjem upoštevati zahtevani pretok, padec tlaka in delovno frekvenco.

Izbira, testiranje in pogosta vprašanja

Pri naročanju navedite velikost ventila, tlačni razred, standard prirobnice, medij, delovni tlak, temperaturo, materiale ohišja in obloge, količino in morebitne posebne zahteve glede pregleda ali dokumentacije. Pri nadomestnih aplikacijah je mogoče za potrditev konfiguracije uporabiti obstoječe risbe ventilov, podatke na imenski tablici ali neposredne mere.

Specifikacija navaja API 602 za načrtovanje in proizvodnjo, ASME B16.10 za dimenzije iz oči v oči, ASME B16.34 za ocene tlaka in temperature ter API 598 za testiranje in pregledovanje. Inšpekcija lahko vključuje preverjanje materiala, preverjanje dimenzij, testiranje lupine, preskušanje tesnjenja sedeža in končni pregled delovanja v skladu z veljavnimi zahtevami.

Shangtai proizvaja industrijske ventile v Wenzhou, Zhejiang, Kitajska. Proizvodnja zajema strojno obdelavo, montažo, testiranje in pregled, z dokumentacijo o izdelku, ki je na voljo v skladu z zahtevami naročila.

1. Za kaj se uporablja kovani krožni ventil iz nerjavečega jekla?

Za ročno zapiranje in regulacijo pretoka se uporablja kovani krožni ventil iz nerjavečega jekla. Linearno gibanje diska omogoča nastavitev odprtine glede na zahtevane pogoje pretoka.

2. Kakšna je razlika med krožnim ventilom in zapornim ventilom?

Krožni ventil uporablja disk, ki se premika proti sedežu in je primeren za zapiranje in regulacijo pretoka. Zaporni ventil uporablja vrata, ki se premikajo navpično in se običajno uporabljajo za izolacijo, ko so popolnoma odprta ali popolnoma zaprta.

3. Ali je mogoče izbrati materiale F304 in F316?

ja Specifikacija navaja možnosti ASTM A182 F304 in F316 za telo, steblo in sedež. Ustrezen material je treba izbrati glede na medij, temperaturo in korozijske pogoje.

4. Katere informacije so potrebne za izbiro ventila?

Ključne informacije vključujejo velikost ventila, tlačni razred, standard prirobnice, medij, delovni tlak, temperaturo, zahteve glede materialov in morebitne zahteve NACE ali inšpekcijske zahteve. Za potrditev nadomestnega ventila se lahko predložijo tudi obstoječe risbe.

5. Ali je mogoče dobaviti druge materiale?

ja Drugi materiali so na voljo na zahtevo. Zahtevano kombinacijo materialov je treba potrditi glede na servisni medij, delovne pogoje in veljavne projektne specifikacije.

6. Kakšna je funkcija prirobnične povezave?

Prirobnični priključek omogoča privijanje ventila na ustrezne prirobnice cevovoda. Omogoča tudi odstranitev ventila iz cevovoda za pregled ali vzdrževanje brez rezanja cevi.

7. Kaj je zaporni ventil iz kovanega nerjavečega jekla razreda 150?

Združuje kovano ohišje ventila iz nerjavečega jekla s prirobničnimi konci razreda 150 in kolutni mehanizem krožnega ventila. Namenjen je združljivim industrijskim tekočinam znotraj navedenih meja tlaka, temperature in materiala.
