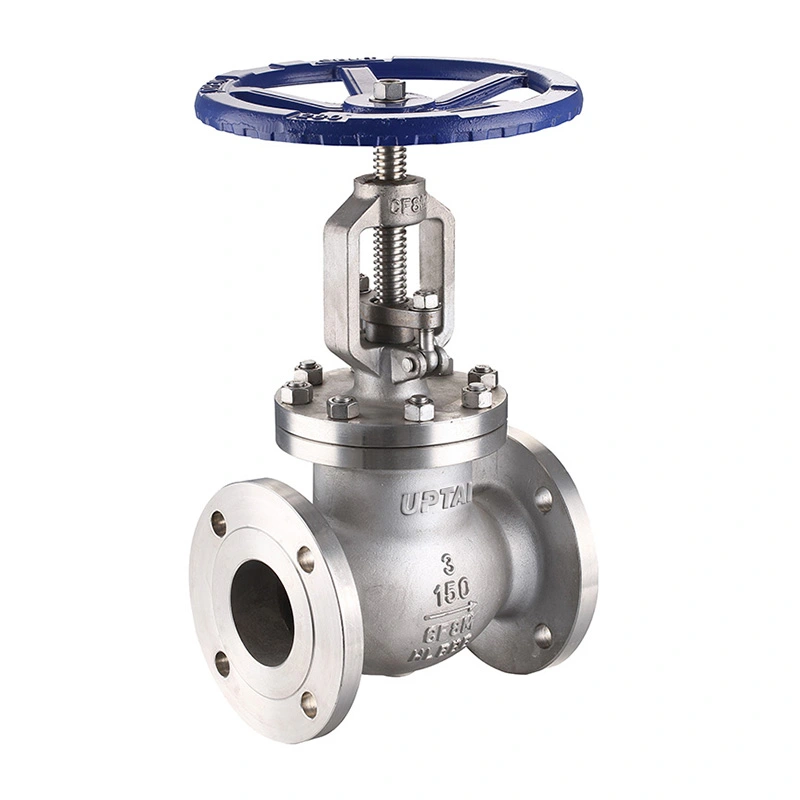

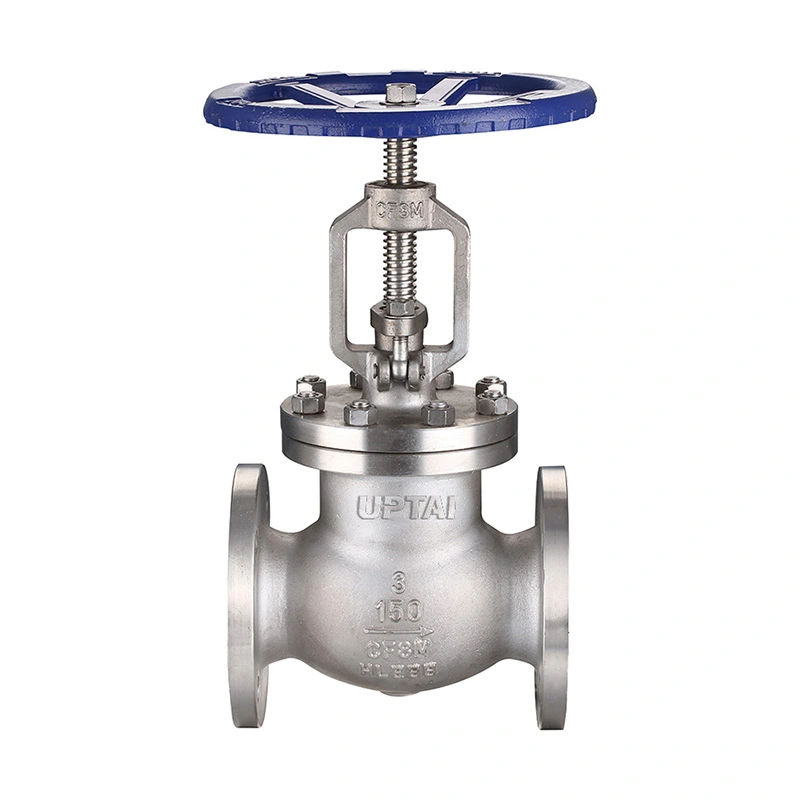

ANSI standardni prečni ventil s prirobnico

Standardni zaporni ventil s prirobnico ANSI je zaporni ventil iz nerjavečega jekla razreda 150 za industrijske cevovode, kjer sta potrebna regulacija pretoka in zapiranje. Njegov disk se premika proti sedežu in stran od njega, da spremeni območje pretoka, zaradi česar je ventil primeren za aplikacije, ki zahtevajo bolj nadzorovano nastavitev pretoka kot preprost izolacijski ventil.

Shangtai dobavlja ta ventil z RF združljivimi konci s prirobnico in ročnim krmiljenjem. Razpoložljiva konfiguracija vključuje CF8/CF8M ohišje in materiale diskov, F304/F316 stebla in navedene možnosti sedeža. Ventil je na voljo v velikostih od 2" do 18" za industrijske cevovode in procesno opremo.

Glavne dimenzije

Oblikovanje ventila

Disk in sedež

Disk potuje vzdolž osi ventila in se zapre proti sedežu, da ustavi pretok. Dvig diska poveča pretok, spuščanje pa ga zmanjša ali zapre. To linearno gibanje omogoča, da se ventil uporablja za dušenje in zapiranje.

Materiali iz nerjavečega jekla

Telo in disk sta na voljo v ASTM A351 CF8 ali CF8M. Možnosti stebla vključujejo ASTM A182 F304 in F316. Predpisani materiali sedeža so ASTM A182 F304 in ASTM A351 CF8M s stelitom 6. Izbrana kombinacija materialov se mora ujemati s procesnim medijem in delovno temperaturo.

Delovanje ročnega kolesa

Ročno kolo omogoča ročno upravljanje položaja diska. Ventil je mogoče odpreti, zapreti ali nastaviti v vmesni položaj glede na zahteve procesa. Če ročno kolo postane težko upravljati, ventila ne smete prisiliti.

Prirobnična povezava

Ventil uporablja RF-združljive konce s prirobnicami za povezavo z ustreznimi prirobnicami cevovoda. Naveden standard za povezavo je ASME B16.5, medtem ko dimenzija iz oči v oči sledi navedenim zahtevam ASME B16.10.

Namestitev s prirobnico omogoča odstranitev ventila iz cevovoda brez rezanja cevi. Pred namestitvijo preverite velikost prirobnice, tlačni razred, tesnilo, sornike in dimenzijo čela v čelo. Cevovod mora biti pravilno poravnan, da preprečite prekomerno mehansko obremenitev ventila.

Tlak in temperatura

Ventil je določen kot CL150 z največjim delovnim tlakom 285 PSI. Ocena tlaka in temperature se spreminja glede na material in delovno temperaturo, zato je treba pri izbiri ventila upoštevati dejanske pogoje delovanja.

Navedeno temperaturno območje je od -29°C do +120°C. Sedež in drugi tesnilni deli so še posebej pomembni, kadar se ventil uporablja blizu temperaturnih meja.

Za paro, vročo vodo, olje, plin in kemikalije je treba temperaturo medija, tlak in združljivost materiala preveriti glede na izbrano konfiguracijo ventila.

Storitev NACE

Specifikacija vključuje NACE MR0175 / ISO 15156. Če je ventil namenjen uporabi v kislih pogojih, se morajo razredi materiala in veljavne zahteve NACE ujemati z dejanskimi pogoji uporabe.

Za takšne aplikacije lahko projektna specifikacija opredeljuje tudi zahteve glede stanja materiala, trdote, pregleda in spremne dokumentacije.

Aplikacije

Linije Steam in Utility:Uporablja se za prilagajanje pretoka in zapiranje v združljivih ceveh za paro, kondenzat in komunalne napeljave.

Nafta in plin:Uporablja se v procesnih in komunalnih linijah, kjer je potrebna ročna kontrola pretoka ali izolacija.

Petrokemični sistemi:Primerno za združljivo olje, plin in procesne tekočine, kjer je potrebno dušenje ali zapiranje.

Priprava vode:Uporablja se v procesnih in komunalnih cevovodih za nadzor združljive vode in tekočih medijev.

Proizvodnja električne energije:Uporablja se za izbrane pomožne in komunalne cevovode v določenem območju tlaka in temperature.

Splošni industrijski cevovodi:Uporablja se na procesni opremi, sistemih črpalk in drugih cevovodih, ki zahtevajo ročno nastavitev pretoka.

Izbira in namestitev

Izbira ventila se začne z velikostjo cevi, tlačnim razredom, medijem, delovnim tlakom in temperaturo. Materiali ohišja, diska, droga in sedeža so nato izbrani glede na pogoje uporabe.

Pri nadomestnih aplikacijah je treba pred naročilom primerjati obstoječo velikost ventila, mere prirobnic, dolžino in način delovanja z novim ventilom.

Med namestitvijo naj bodo površine prirobnic čiste in uporabljajte predpisano tesnilo in vijake. Ko je ventil nameščen, preverite delovanje ročnega kolesa in potrdite, da lahko disk potuje skozi svoj celoten obseg brez nenormalnega upora.

Testiranje in pregled

Pregled materiala

Materiali za karoserijo in obloge so preverjeni glede na navedene razrede in informacije o naročilu. Po potrebi se lahko predloži materialna evidenca.

Dimenzijski pregled

Dimenzije, dimenzije prirobnice in druge ključne obdelovalne mere se preverjajo glede na veljavno specifikacijo izdelka.

Testiranje tlaka in sedeža

Preskusi lupine in sedeža se izvajajo v skladu z določenimi inšpekcijskimi zahtevami. Rezultate preskusov in merila sprejemljivosti je mogoče dokumentirati v skladu z zahtevami naročila.

Končni pregled

Pred odpremo ventila se preveri stanje ohišja, površine prirobnic, delovanje ročnega kolesa, identifikacijske oznake in celoten sklop.

Pakiranje

Prirobnice in druge spojne površine so zaščitene pred pakiranjem. Ventil je pakiran v skladu z njegovo velikostjo in načinom pošiljanja, da se zmanjša tveganje udarca in kontaminacije med transportom.

Izvozna embalaža lahko vključuje kartone, zaščitne materiale in ohišja iz vezanega lesa glede na dimenzije ventila in transportne zahteve. Oznake izdelkov in odpremne dokumente lahko pripravimo po naročilu.

pogosta vprašanja

V1: Za kaj se uporablja standardni prečni ventil s prirobnico ANSI?

Standardni prečni ventil s prirobnico ANSI se uporablja za regulacijo in zapiranje združljivih tekočin v industrijskih cevovodih. Zasnova diska in sedeža omogoča nastavitev prehoda pretoka med delovanjem, zaradi česar je primeren za aplikacije, kjer je potreben nadzor pretoka.

V2: Kakšna je razlika med krožnim ventilom in zapornim ventilom?

Krožni ventil uporablja disk, ki se premika proti sedežu in se običajno uporablja za dušenje in prilagajanje pretoka. Zaporni ventil premakne zapornico stran od pretočne poti in se na splošno uporablja za izolacijo in ne za stalno dušenje.

V3: Zakaj se na tem ventilu uporabljajo konci s prirobnico?

Konci s prirobnico zagotavljajo vijačno povezavo s cevovodom in omogočajo odstranitev ventila za vzdrževanje brez rezanja cevi. Običajno se uporabljajo v industrijskih cevnih sistemih, kjer so potrebne standardizirane dimenzije prirobnic.

V4: Kateri materiali so na voljo?

Navedena konfiguracija vključuje CF8/CF8M za ohišje in disk, F304/F316 za drog in navedene možnosti materiala sedeža. Drugi materiali se lahko upoštevajo glede na delovni medij in temperaturo.

V5: Ali je mogoče ventil uporabiti za paro?

Da, pod pogojem, da so tlak, temperatura in konfiguracija materiala znotraj navedenih delovnih meja. Sedež in tesnilne materiale je treba preveriti glede na dejanske pogoje pare.

V6: Katere informacije so potrebne za izbiro pravilnega ventila?

Pomembne informacije vključujejo velikost cevi, tlačni razred, standard prirobnice, medij, delovni tlak, temperaturo, zahteve glede materiala in morebitne zahteve NACE ali specifične zahteve za projekt.

V7: Kako je treba vzdrževati ventil?

Med rednim vzdrževanjem preverite ročno kolo, drog, območje tesnila, prirobnični priključek in stanje tesnjenja. Če pride do puščanja ali nenormalnega obratovalnega upora, pred pregledom izolirajte in sprostite tlak v cevovodu.
