Proizvajalec industrijskih zapornih ventilov za zanesljiv nadzor pretoka v cevovodih

Zaporni ventili Shangtai so zasnovani za zanesljivo izolacijo v industrijskih cevovodnih sistemih, kjer ventil običajno deluje v popolnoma odprtem ali popolnoma zaprtem položaju. Vrata se ob odpiranju premaknejo navpično stran od poti pretoka, kar zagotavlja naravnost skozi prehod, ki pomaga zmanjšati upor pretoka med običajnim delovanjem.

Shangtai proizvaja rešitve zapornih ventilov za oskrbo z vodo, čiščenje odpadne vode, naftovode in plinovode, kemično predelavo, proizvodnjo električne energije, rudarstvo, HVAC in splošne industrijske pripomočke. Glede na medij cevovoda in pogoje delovanja je mogoče izbrati različne materiale ohišja, nazivne tlake, končne priključke, izvedbe tesnjenja in načine delovanja.

Dobava in prilagoditev industrijskih vratnih ventilov

Shangtai podpira standardne in prilagojene konfiguracije ventilov glede na velikost, tlačni razred, standard priključka, material ohišja in obloge, zasnovo sedeža, način delovanja in specifikacije projekta. Obrnite se na našo ekipo za tehnično potrditev in ponudbo.

Vrste izdelkov in možnosti konstrukcije

Različni cevovodni sistemi zahtevajo različne zasnove vrat. Shangtai lahko zagotovi konfiguracije, izbrane glede na pogoje namestitve, delovno frekvenco, zahteve glede tesnjenja in značilnosti transportiranega medija.

Zaporni ventili z dvigajočim se drogom

Steblo se premakne navzgor, ko se ventil odpre, kar zagotavlja vidno indikacijo položaja ventila. Ta konfiguracija se običajno uporablja, kjer prostor za namestitev omogoča dovolj prostora nad ventilom.

Oblike nedvižnega stebla

Steblo med delovanjem ostane v ohišju ventila ali pokrovu, zaradi česar je ta konfiguracija primerna za mesta, kjer je navpična razdalja omejena.

Zaporni ventili OS&Y

Konstrukcija zunanjega vijaka in jarma ohranja navojno steblo zunaj telesa ventila in zagotavlja jasno vizualno indikacijo odprtega ali zaprtega položaja.

Klinasti ventili

Na voljo so konfiguracije trdnega klina in fleksibilnega klina za različne zahteve glede tlaka, temperature, tesnjenja in cevovoda.

Prožni sedeči modeli

Konfiguracije z elastičnim sedežem uporabljajo elastomerni sedež za zagotavljanje tesnilne zmogljivosti za primerno vodo in komunalno uporabo.

Kovinski sedeči modeli

Konstrukcijo s kovinskim sedežem je mogoče izbrati za aplikacije, kjer ventil zahteva tesnjenje med kovino in večjo odpornost na zahtevne pogoje delovanja.

Materiali za različne medije v cevovodih

Pri izbiri materiala je treba upoštevati delovni medij, temperaturo, tlak, pogoje korozije in mehanske zahteve cevnega sistema. Odvisno od zasnove ventila lahko razpoložljivi materiali vključujejo lito železo, nodularno železo, lito jeklo, nerjavno jeklo, bron in legirano jeklo.

Lito železo in nodularna litina

Običajno se uporablja za oskrbo z vodo, odpadno vodo, HVAC in splošne komunalne cevovode, kjer so pogoji uporabe primerni.

Ogljik in lito jeklo

Primerno za izbrane industrijske, naftne in plinske, energetske in procesne aplikacije, ki zahtevajo večjo mehansko trdnost.

Nerjaveče jeklo

Uporablja se tam, kjer je potrebna izboljšana odpornost proti koroziji, pri čemer je ustrezen razred izbran glede na medij in delovno okolje.

Bron in zlitine

Možnosti materiala se lahko upoštevajo za posebne lastnosti tekočine, temperaturne pogoje, zahteve glede korozije ali specifikacije projekta.

Možnosti tlaka, povezave in delovanja

Konfiguracija ventila se mora ujemati z zasnovo cevovoda, ne pa samo po velikosti. Shangtai lahko konfigurira zaporne ventile glede na nazivno velikost, stopnjo tlaka, končno povezavo, pogoje namestitve in zahtevano aktiviranje.

Ključni izbirni parametri:Velikost ventila, razred tlaka, delovna temperatura, medij, standard povezave, material ohišja, material obloge, vrsta sedeža, položaj namestitve, način delovanja in veljavni projektni standardi.

Odvisno od konfiguracije izdelka lahko možnosti povezave vključujejo prirobnične, navojne, vtičnice, sočelne zvare ali druge določene končne povezave. Izbrani priključek mora ustrezati obstoječemu standardu cevovoda in zahtevam za namestitev.

For manual operation, handwheels, gearboxes, chain wheels, and extension stems can be considered. Kjer je potrebno daljinsko ali avtomatizirano delovanje, je mogoče električno, pnevmatsko ali hidravlično proženje konfigurirati glede na velikost ventila, delovni navor, nadzorni sistem in okolje namestitve.

Kje se uporabljajo zaporni ventili

Ti ventili se uporabljajo predvsem za izolacijo cevovoda in ne za stalno dušenje. Njihova ravna pretočna pot jih naredi primerne za sisteme, kjer sta pomembna nizek pretočni upor v popolnoma odprtem položaju in zanesljivo zapiranje.

Voda in odpadna voda

Uporablja se v distribuciji vode, čistilnih napravah, črpališčih, sistemih za odpadno vodo in komunalnih cevovodih za sekcijsko izolacijo in vzdrževanje.

Nafta in plin

Izbrano za ustrezne cevovode in procesne storitve, kjer je potrebna zanesljiva izolacija, ob upoštevanju veljavnega tlaka, materiala in standardnih zahtev.

Kemična predelava

Konfiguracije materiala in tesnjenja je mogoče izbrati glede na kemični medij, temperaturo, tlak in pogoje korozije.

Električne in industrijske storitve

Uporablja se v komunalnih, hladilnih, parnih, procesnih in drugih industrijskih cevovodnih sistemih, kjer izbrana zasnova ventila ustreza pogojem uporabe.

Proizvodnja in nadzor kakovosti

Shangtai združuje proizvodnjo ventilov, inšpekcijo, prodajo in tehnične storitve za podporo različnim zahtevam industrijskih cevovodov. Proizvodni in inšpekcijski procesi se osredotočajo na dimenzijsko natančnost, učinkovitost tlaka, stanje tesnjenja, zahteve glede materialov in splošno delovanje ventila.

Izdelki Shangtai so certificirani v skladu z veljavnimi zahtevami, vključno z ISO 9001, CE in EAC. Izbrane izdelke je mogoče izdelati in testirati tudi v skladu s standardi, kot sta API 6D in API 598, kadar to zahteva projekt.

Standardi in inšpekcijske zahteve

When requesting a quotation, please specify the required design standard, pressure class, connection standard, material, testing standard, and certification documents. To omogoča potrditev konfiguracije ventila in inšpekcijskih zahtev pred proizvodnjo.

Tehnična podpora pri izbiri ventila

Izbira zapornega ventila vključuje več kot samo ujemanje nazivnega premera cevi. Upoštevati je treba delovni medij, tlak, temperaturo, položaj namestitve, priključne mere, delovno frekvenco in zahtevano zmogljivost tesnjenja. Shangtai lahko pregleda te parametre in priporoči ustrezno konfiguracijo na podlagi dejanskih pogojev cevovoda.

Za projektne zahteve, ki vključujejo več velikosti ali specifikacij ventilov, lahko zagotovite tudi risbe cevovoda, načrte ventilov, tehnične specifikacije ali informacije o obstoječem ventilu. Naša ekipa lahko pred pripravo ponudbe pregleda razpoložljive podatke.

Za več izdelkov ventilov in razpoložljivih konfiguracij obiščitePaleta izdelkov ventilov Shangtai.

Pogosto zastavljena vprašanja

Katere vrste zapornih ventilov so na voljo?

Običajne konfiguracije vključujejo dvižno steblo, nedvižno steblo, OS&Y, elastično sedenje, kovinsko sedenje, trdno zagozdo in prilagodljivo zagozdo. Primerna konstrukcija je odvisna od uporabe cevovoda in pogojev delovanja.

Kako izberem pravi ventil?

Pri izbiri je treba upoštevati velikost ventila, stopnjo tlaka, delovno temperaturo, medij, vrsto povezave, prostor za namestitev, način delovanja, zahteve glede tesnjenja in specifikacije projekta.

Kateri materiali so na voljo?

Odvisno od konfiguracije lahko materiali karoserije vključujejo lito železo, nodularno železo, lito jeklo, nerjavno jeklo, bron in legirano jeklo. Materiale sedežev in oblog je treba izbrati glede na medij in delovne pogoje.

Ali so zaporni ventili primerni za regulacijo pretoka?

Na splošno so namenjeni za popolnoma odprto ali popolnoma zaprto izolacijo in ne za neprekinjeno dušenje. Krožni ventili ali namenski regulacijski ventili se običajno upoštevajo, kadar je potrebna natančna regulacija pretoka.

Katere metode delovanja so na voljo?

Odvisno od velikosti ventila in pogojev namestitve lahko metode delovanja vključujejo ročno kolo, menjalnik, električni aktuator, pnevmatski aktuator, hidravlični aktuator, verižno kolo in podaljšek.

Kaj je treba preveriti pred namestitvijo?

Pred namestitvijo preverite velikost ventila, tlačni razred, končni priključek, združljivost tesnila, poravnavo vijakov, čistost cevovoda, prostor za namestitev in razmik stebla ali pogona.

Ali se lahko ti ventili uporabljajo za podzemno vgradnjo?

Da, ko je izbrana konfiguracija primerna za vkopano storitev. Odvisno od namestitve so morda potrebni podaljški, zaščitni premazi, ustrezni tesnilni materiali in primerna ureditev ventilske škatle.

Kateri podatki so potrebni za ponudbo?

Navedite velikost ventila, nazivni tlak, standard priključka, material ohišja in obloge, vrsto sedeža, delovni medij, temperaturo, način delovanja, količino, zahtevane standarde in vse risbe ali tehnične dokumente.

Potrebujete konfiguracijo vratnega ventila?

Pošljite svojo velikost ventila, nazivni tlak, medij, standard povezave, material in zahteve glede delovanja v Shangtai za tehnično potrditev in ponudbo.

Pošlji povpraševanje | Kontaktirajte Shangtai

View as

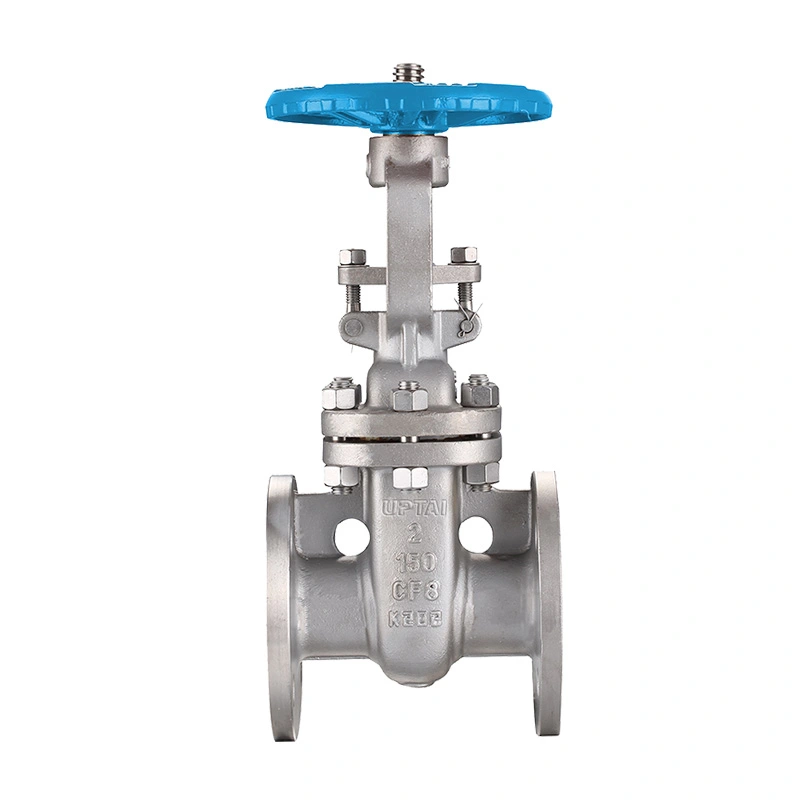

Zaporni ventil iz nerjavečega jekla ANSI 150LB

Zaporni ventil iz nerjavečega jekla ANSI 150LB, zasnovan v skladu z API 603 in ASME B16.34. Ima konce s prirobnico RF, sedeže iz trde površine Stellite 6 in zahteve NACE za storitve industrijskih cevovodov, ki zagotavljajo dvosmerno zapiranje in ravno pretočno pot z nizko izgubo tlaka.

Poglej več >> Pošlji povpraševanje >>

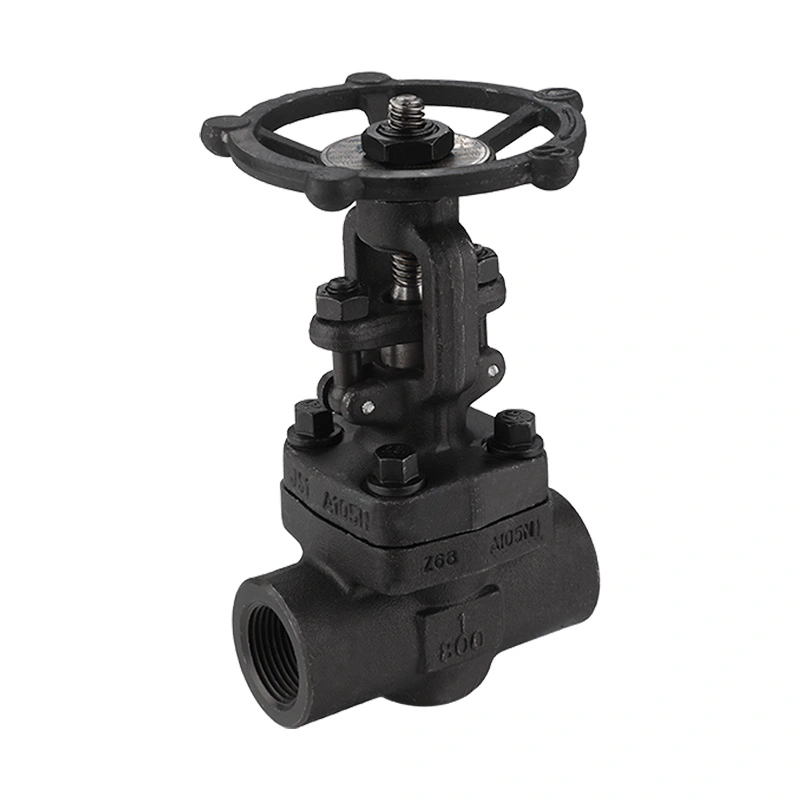

Zaporni ventil iz kovanega ogljikovega jekla 800LB

Naš zaporni ventil iz kovanega ogljikovega jekla 800LB je zasnovan v skladu s standardi API 602 za visokotlačne cevovode. Z robustnim kovanim ohišjem A105, dizajnom OS&Y in zanesljivim dvosmernim zapiranjem zagotavlja izjemno vzdržljivost in nadzor pretoka za zahtevne industrijske sisteme.

Poglej več >> Pošlji povpraševanje >>
