Zaporni ventil iz kovanega ogljikovega jekla 800LB

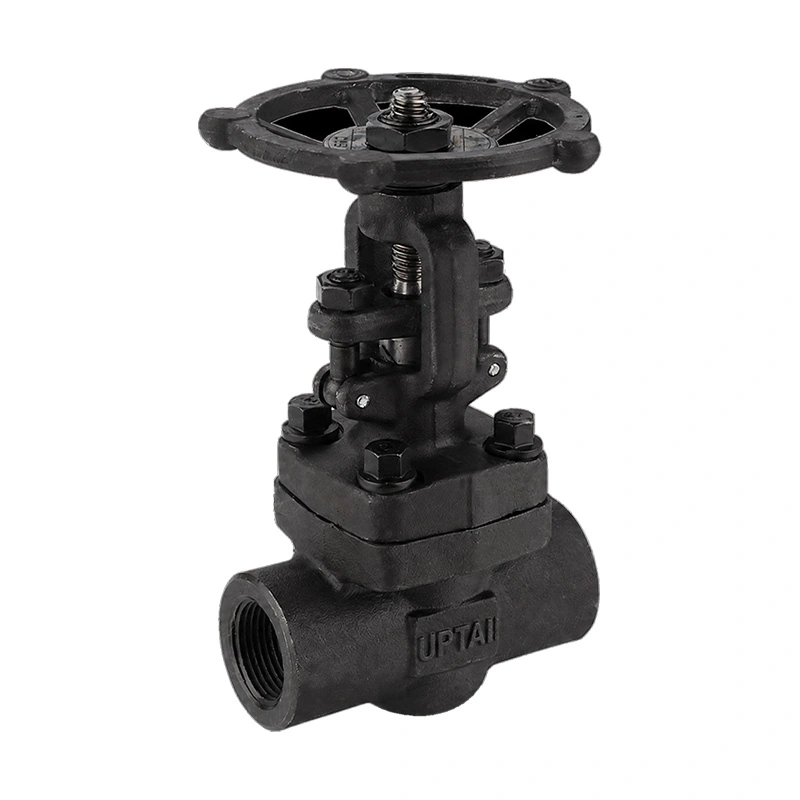

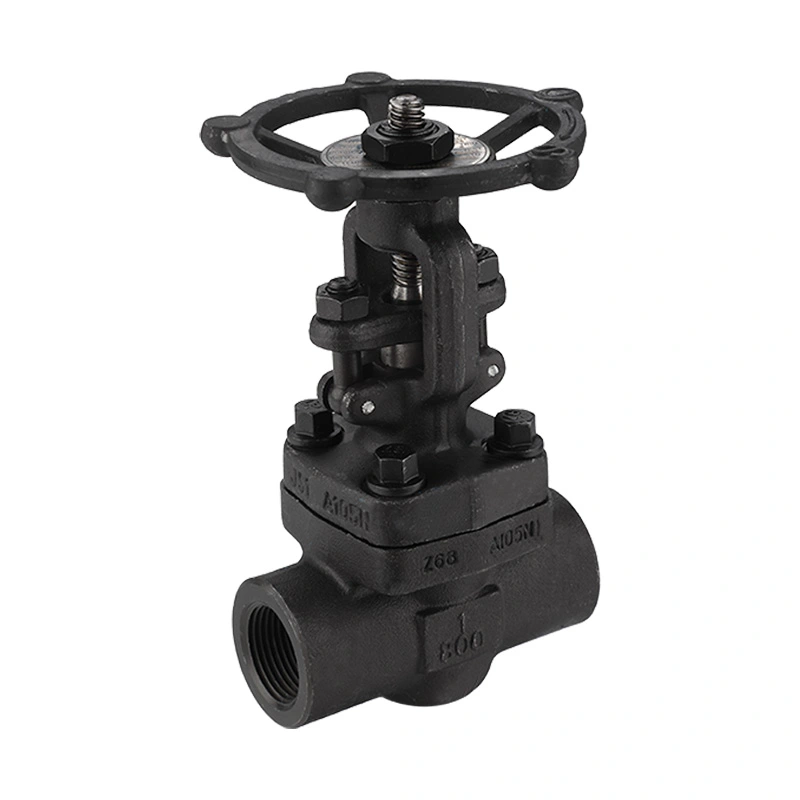

Kovani zaporni ventil 800LB iz ogljikovega jekla je kovani zaporni ventil za industrijske cevovode majhnega premera. Uporablja ohišje ASTM A105N, razporeditev stebla OS&Y, pokrov motorja z vijaki in upravljanje z ročnim kolesom. Za različne konfiguracije cevovodov so na voljo povezave NPT, BSP in spojke z vtičnico.

Shangtai proizvaja industrijske ventile v Wenzhou, Zhejiang, Kitajska. Proizvodni proces vključuje strojno obdelavo, montažo, tlačno testiranje, pregled, označevanje in pakiranje. Specifikacije ventila je mogoče potrditi z zahtevami glede zahtevane velikosti, povezave, medija, tlaka, temperature in materiala.

Glavne dimenzije

Konstrukcija ventila

Telo ventila je izdelano iz kovanega ogljikovega jekla ASTM A105N. Pokrov motorja je privit na karoserijo, kar omogoča dostop do notranjih delov, potem ko je bil vod izoliran in izpuščen tlak.

OS&Y steblo

Zasnova zunanjega vijaka in jarma postavi steblo zunaj telesa ventila. Med delovanjem je mogoče opaziti premikanje stebla, kar zagotavlja tudi preprosto vizualno indikacijo položaja ventila.

Trden klin

Zagozda se premika navpično, da zapre pretok. Zaporni ventil je namenjen za izolacijo in običajno deluje v popolnoma odprtem ali popolnoma zaprtem položaju.

Materiali stebla in sedeža

Naveden material stebla je ASTM A182 F6a. Disk je na voljo v ASTM A-276 gr. 420 z opcijsko konfiguracijo trdega navarjanja Stellite 6, medtem ko je naveden material sedeža ASTM A-276 Gr. 410.

Tlak in temperatura

Ventil ima oceno CL800 z navedenim največjim delovnim tlakom 1975 PSI. Veljavni delovni tlak je odvisen od temperature, materiala, velikosti in ustrezne stopnje tlaka in temperature. Ventil je treba izbrati glede na dejanske delovne pogoje in ne samo na tlačni razred.

Navedeno temperaturno območje je -29ºc + 425ºc. Če se ventil uporablja pri povišanih temperaturah, je treba preveriti združljivost sedeža, stebla, tesnila in drugih notranjih materialov.

Možnosti končne povezave

Ventil je mogoče dobaviti z NPT, BSP ali konci z vtičnico. Priključek mora ustrezati specifikaciji cevovoda in načinu namestitve.

NPT

Navojni konci NPT so določeni v skladu z navedenim priključnim standardom ASME B1.20.1. Pred namestitvijo je treba preveriti velikost navoja in spojne komponente.

BSP

Konci BSP so na voljo za cevne sisteme, ki uporabljajo združljive navoje BSP. Zahtevano konfiguracijo navoja potrdite ob naročilu.

Socket Weld

Konci z vtičnico so primerni za cevovode majhnega premera, kjer je potrebna varjena povezava. Postopki varjenja morajo slediti veljavnim specifikacijam za cevovode.

Zahteve NACE

Specifikacija navaja NACE MR0175 / ISO 15156. Za aplikacije v kislih pogojih je treba materiale ventilov in proizvodne zahteve pregledati glede na dejanske delovne pogoje in specifikacijo projekta.

Kadar se zahteva skladnost z NACE, je treba pred proizvodnjo potrditi zahtevane razrede materiala, meje trdote, inšpekcijske zahteve in dokumentacijo.

Tipične aplikacije

Nafta in plin:Izolacijske točke z majhnimi izvrtinami v zgornjih, spodnjih in procesnih cevovodih.

Rafiniranje in petrokemika:Procesne linije, napeljave in priključki opreme, ki zahtevajo ročno izolacijo.

Proizvodnja električne energije:Izbrani parni vodi, kotli in pomožni vodi znotraj navedenih meja tlaka in temperature.

Industrijska oprema:Kompaktni cevni sklopi in procesna oprema z uporabo navojnih ali vtičnic varjenih povezav.

Izbirne točke

Pred naročilom potrdite velikost ventila, vrsto povezave, delovni tlak, temperaturo, medij in zahteve glede materiala. Za aplikacije kisle storitve navedite veljavno specifikacijo NACE. Za navojne povezave potrdite vrsto in velikost navoja. Za spoje z vtičnico, potrdite dimenzije cevi in ​​zahteve za varjenje.

Ventil je namenjen za izolacijo. Če aplikacija zahteva stalno regulacijo pretoka, je treba pred izbiro pregledati način delovanja in tip ventila.

Namestitev in vzdrževanje

Pred namestitvijo preverite ventil in priključne konce. Notranje površine vzdržujte čiste in odstranite zaščitne pokrove šele, ko je ventil pripravljen za namestitev.

Navojne povezave je treba sestaviti z uporabo predpisane metode tesnjenja brez pretiranega zategovanja. Pri različicah z naglavnim varjenjem mora postopek varjenja nadzorovati dovod toplote in upoštevati veljavne zahteve za cevovode.

Po namestitvi zaženite ročno kolo in preverite celoten hod odpiranja in zapiranja. Pred vzdrževanjem izolirajte in razbremenite cevovod. Pregled mora vključevati vreteno, območje embalaže, povezavo pokrova motorja, ročno kolo in tesnilne površine.

Testiranje in dokumentacija

Ventil je zasnovan in izdelan v skladu z API 602, pri čemer je API 598 določen za testiranje in pregled. Inšpekcija lahko vključuje preverjanje materiala, pregled dimenzij, testiranje lupine, testiranje tesnjenja sedeža, preverjanje delovanja in končni pregled.

Podatki o materialu, podatki o dimenzijah, risbe, zapisniki o inšpekcijskih pregledih in preskusna dokumentacija se lahko zagotovijo v skladu z zahtevami naročila.

pogosta vprašanja

V1: Kaj je zaporni ventil iz kovanega ogljikovega jekla 800LB?

Kovani zaporni ventil 800LB iz ogljikovega jekla je kovani zaporni ventil za visokotlačne cevovode z majhnimi izvrtinami. Za izolacijo cevovoda uporablja kovano telo iz ogljikovega jekla in zapiralni element v obliki vrat. Navedena konfiguracija vključuje delovanje OS&Y, pokrov motorja z vijaki, delovanje z ročnim kolesom in povezave NPT, BSP ali spojke z vtičnico.

V2: Kakšna je razlika med dizajnom OS&Y in dizajnom s skritim steblom?

Pri zasnovi OS&Y je steblo nameščeno izven telesa ventila in se med delovanjem vidno premika. Zasnova s ​​skritim steblom ohranja gibanje stebla znotraj telesa ventila. Razporeditev OS&Y omogoča lažjo vizualno identifikacijo približnega položaja ventila.

V3: Kdaj je treba izbrati povezavo z vtičnico?

Za cevne sisteme z majhnimi izvrtinami, kjer je potrebna varjena povezava, je mogoče razmisliti o koncih z vtičnico. Pred izbiro je treba potrditi velikost cevi, debelino stene, postopek varjenja in projektni standard cevi.

V4: Ali ventil potrebuje redno mazanje?

Zahteve glede mazanja so odvisne od konstrukcije ventila in pogojev delovanja. Drog in delovne dele je treba vzdrževati v skladu z navodili za vzdrževanje proizvajalca, na tesnilne dele pa ne smete nanašati neprimernih maziv.

V5: Kaj lahko povzroči zunanje puščanje okoli stebla?

Puščanje v območju stebla je lahko povezano s stanjem tesnila, stanjem površine stebla, nepravilno nastavitvijo ali obrabo komponente. Pred pregledom ali servisiranjem območja embalaže je treba ventil izolirati in sprostiti tlak.

V6: Ali je mogoče ta ventil prilagoditi z drugimi materiali?

Druge konfiguracije materiala so na voljo na zahtevo. Zahtevano telo, disk, steblo, sedež in druge materiale je treba določiti glede na medij, tlak, temperaturo, korozijske razmere in veljavne standarde.

V7: Katere informacije je treba zagotoviti za ponudbo?

Navedite velikost ventila, vrsto priključka, medij, delovni tlak, temperaturo, količino, zahteve glede materiala, zahteve NACE, če je primerno, in vse ustrezne risbe ali specifikacije projekta.
