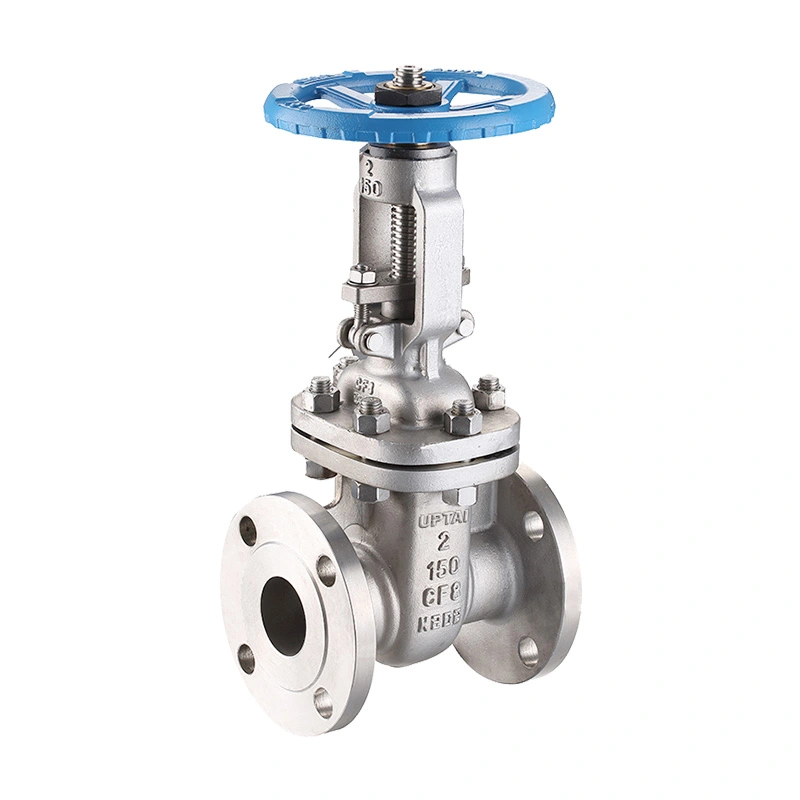

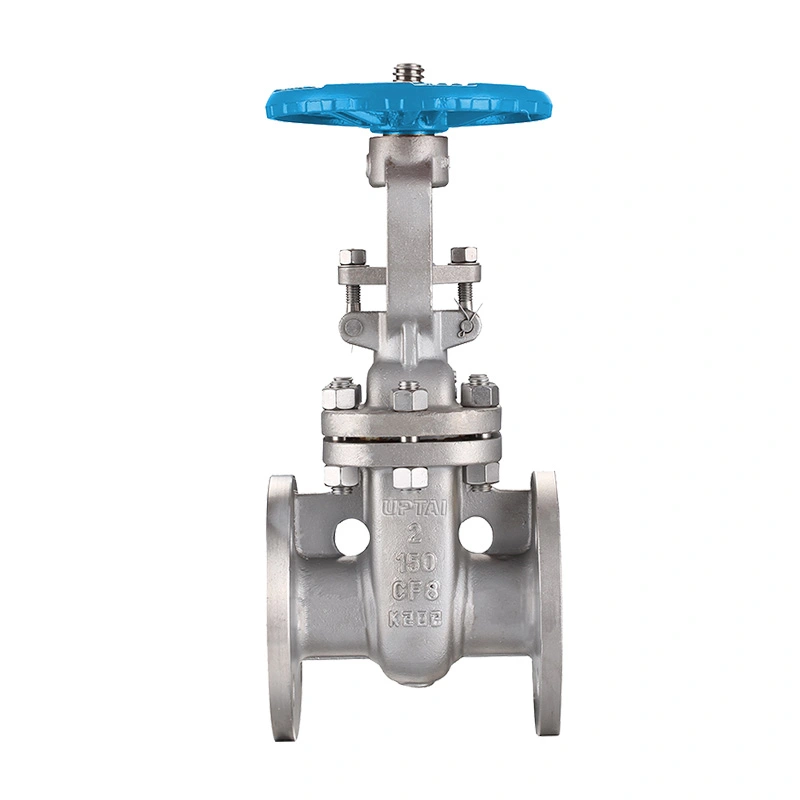

Zaporni ventil iz nerjavečega jekla ANSI 150LB

Zasun iz nerjavečega jekla ANSI 150LB je konfiguriran za izolacijo cevovoda, kjer sta potrebna pretočna pot s polno izvrtino in telo ventila iz nerjavečega jekla. Vrata se premikajo navpično, da odprejo ali zaprejo prehod, zaradi česar je ta ventil primeren za aplikacije, ki običajno zahtevajo popolnoma odprto ali popolnoma zaprto storitev namesto neprekinjenega dušenja. Navedena konfiguracija pokriva NPS od 2" do 48" in uporablja ročno ali prestavno delovanje glede na velikost ventila.

Shangtai proizvaja industrijske ventile v Wenzhou, Zhejiang, Kitajska. Proizvodnja ventilov vključuje pripravo materiala, strojno obdelavo, sestavljanje komponent, tlačno testiranje, pregled, označevanje in končno pakiranje. Konfiguracijo izdelka je mogoče potrditi glede na velikost cevovoda, razred tlaka, delovni medij, temperaturo, zahteve glede materiala, standard povezave in veljavne specifikacije projekta.

Glavne dimenzije

Konstrukcija zapornega ventila in princip delovanja

Ventil uporablja zaporni element, ki potuje pravokotno na smer toka cevovoda. Ko so vrata popolnoma dvignjena, se pretočni prehod odpre; ko so vrata spuščena, je prehod zaprt. Ta ravna pretočna ureditev je običajno izbrana za izolacijo cevovoda, kjer je pomembna majhna izguba tlaka v popolnoma odprtem položaju.

Zaporni ventili so na splošno namenjeni za izolacijo in ne za rutinsko dušenje. Ohranjanje ventila popolnoma odprtega ali popolnoma zaprtega pomaga zmanjšati nepotrebno obrabo vrat in sedežnih površin. Če je potrebna regulacija pretoka, je treba ločeno oceniti tip ventila in pogoje delovanja.

Telo in disk iz nerjavečega jekla

Navedeni materiali ohišja in diska so ASTM A351 CF8 / CF8M. Te vrste nerjavečega jekla je mogoče izbrati za industrijske storitve, kjer sta pomembna vidika odpornost proti koroziji in združljivost materialov. Dejanski material se mora ujemati s procesnim medijem, temperaturo, tlakom in specifikacijo projekta.

F304 / F316 Držalo

Steblo je določeno kot ASTM A182 F304 / F316. Držalo prenaša delovno silo z ročnega kolesa ali pogona gonila na vrata. Izbiro materiala stebla je treba upoštevati skupaj z ohišjem ventila, diskom, sedežem, tesnilom in procesnim medijem.

Konfiguracija sedeža Stellite 6

Navedena konfiguracija sedeža vključuje ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Trdo navarjanje Stellite 6 se uporablja na ustreznih sedežnih površinah, kjer se zahteva odpornost proti obrabi in ponavljajoč se stik s sedežem. Natančno razporeditev sedeža je treba potrditi glede na velikost ventila in naročeno konfiguracijo.

Tlačna in prirobnična povezava razreda 150

Oznaka razreda 150 označuje razred tlaka ventila v skladu z veljavnim sistemom ocenjevanja tlaka in temperature ASME. Ne smemo si ga razlagati kot fiksnega delovnega tlaka 150 PSI. Naveden najvišji delovni tlak je 285 PSI, medtem ko je dovoljeni tlak za določen ventil odvisen od materiala, velikosti, temperature in ustrezne ocene tlaka in temperature.

Ventil uporablja RF-združljive konce s prirobnico. Za NPS 2" do 24", je navedeni priključni standard ASME B16.5, medtem ko so NPS 26" in višji določeni z ASME B16.47 serije A. Pred namestitvijo je treba preveriti dimenzije prirobnice cevovoda, tlačni razred, izbiro tesnila, razporeditev vijakov in stanje površine.

Delovanje ventila in izbira velikosti

Način delovanja se spreminja glede na velikost ventila. The listed configuration uses a handwheel for valves from 2" through 16" and a gear operator for 18" and larger sizes. Larger valves generally require greater operating torque, making a gear mechanism suitable for manual operation of larger-diameter pipeline valves.

Delovanje ročnega kolesa

Delovanje ročnega kolesa zagotavlja neposreden lokalni nadzor za navedene velikosti ventilov od 2" do 16". Upravljavec mora obračati ročno kolo v skladu s smerjo odpiranja in zapiranja ventila in ne sme uporabljati prekomerne zunanje sile za premagovanje nenormalnega upora.

Upravljavec zobnikov

Ventili od 18" in več so določeni z gonilniki. Menjalnik zagotavlja mehansko prednost pri odpiranju in zapiranju večjih ventilov in je lahko uporaben, kadar bi neposredno delovanje ročnega kolesa zahtevalo prekomerno delovno silo.

Premisleki glede storitev NACE

Navedena konfiguracija se nanaša na NACE MR0175 / ISO 15156. Ti standardi so povezani z zahtevami glede materialov za opremo, ki je izpostavljena posebnim okoljem, ki vsebujejo vodikov sulfid pri proizvodnji nafte in plina. Uporabnost NACE je treba potrditi glede na dejansko delovno okolje, zahteve glede materialov, tlak, temperaturo in specifikacijo projekta, namesto da bi jo predpostavljali izključno na podlagi modela ventila.

Pri aplikacijah za kislo uporabo je lahko pomembna izbira materiala in zahteve glede trdote. The complete valve configuration, including pressure-containing materials, trim, seats, stem, and other wetted components, should therefore be reviewed against the applicable project requirements before ordering.

Uporabne panoge

Naftni in plinski sistemi

Uporablja se za izolacijo cevovodov v predvodnem, srednjem toku, rafiniranju in petrokemičnih aplikacijah, kjer so izbrani materiali iz nerjavnega jekla in tlačni razred združljivi s pogoji uporabe.

Kemična predelava

Primerno za izolacijo združljivih kemičnih in procesnih tekočin. Izbor ohišja, diska, stebla, sedeža in drugih materialov je treba preveriti glede na kemično sestavo, koncentracijo, delovno temperaturo in tlak.

Voda in odpadna voda

Uporablja se za izbrane cevovode za distribucijo, obdelavo, komunalno in procesno vodo, kjer je potreben izolacijski ventil s prirobnico.

Električni in komunalni sistemi

Lahko se uporablja za izolacijo v industrijskih komunalnih cevovodih, sistemih, povezanih z električno energijo, storitvah HVAC in drugih združljivih tekočinskih aplikacijah znotraj določenih meja tlaka in temperature.

Premisleki pri izbiri

Velikost cevovoda:Pred naročilom potrdite nazivno velikost cevi in ​​zahtevano velikost ventila. Pri ventilih velikega premera je treba preveriti tudi razpoložljiv prostor za namestitev in delovanje.

Tlačni razred:Potrdite, da sta razred 150 in navedeni največji delovni tlak primerna za dejanski tlak v cevovodu pri delovni temperaturi.

Srednja združljivost:Preverite združljivost ohišja iz nerjavečega jekla, diska, stebla, sedeža, tesnila in drugih zmočenih materialov s procesnim medijem.

Standard povezave:Preverite standard prirobnice, RF obrnjenost, razporeditev lukenj za vijake, vrsto tesnila in zahteve glede na risbe cevovoda.

Način delovanja:Glede na velikost ventila, položaj namestitve, razpoložljiv delovni prostor in zahtevani delovni navor preverite, ali je potrebno delovanje ročnega kolesa ali zobnika.

Zahteve za kislo storitev:Če je ventil namenjen kislemu plinu ali drugemu H₂Storitev, ki vsebuje S, zagotavlja veljavno NACE ali specifikacijo projekta za potrditev materiala in izdelave.

Namestitev in vzdrževanje

Pred namestitvijo preglejte ventil, površine prirobnic, tesnilne površine in zaščitne pokrove glede morebitnih poškodb med transportom. Cevovod mora biti pravilno poravnan, da se zunanje obremenitve cevi ne prenašajo po nepotrebnem

pogosta vprašanja

V1: Kako se zaporni ventil razlikuje od krogelnega ventila v izolaciji cevovoda?

Zaporni ventil uporablja linearno premikajoča se vrata za odpiranje ali zapiranje cevovoda, medtem ko krogelni ventil uporablja vrtljivo kroglo. Zaporni ventili so običajno izbrani za večjo izolacijo cevovoda, kjer sta potrebna ravna pretočna pot in relativno nizek pretočni upor v popolnoma odprtem položaju.

V2: Kaj je treba preveriti, če je zaporni ventil težko upravljati?

Preverite, ali je cevovod pravilno poravnan, ali sta steblo in pogonski mehanizem čista in namazana, kot je določeno, in ali prekomerni tlak ali usedline vplivajo na premikanje vrat. Če neobičajni upor ostaja, je treba ventil izolirati in pregledati, namesto da bi ga prisilili z dodatnim zunanjim vzvodom.

V3: Kako naj se zasun iz nerjavečega jekla shrani pred namestitvijo?

Ventil je treba hraniti na čistem in suhem mestu z nameščenimi ščitniki prirobnic. Izogibajte se izpostavljanju korozivnim snovem, prekomerni vlagi, udarcem in kontaminaciji notranjih tesnilnih površin. Velike ventile je treba tudi ustrezno podpreti med skladiščenjem in rokovanjem.

V4: Kaj lahko povzroči puščanje po namestitvi zapornega ventila?

Možni vzroki vključujejo poškodovane tesnilne površine, neustrezno namestitev tesnila, tujek v notranjosti ventila, nepravilno zapiranje ali težave s poravnavo cevovoda. Dejanski vzrok je treba ugotoviti s pregledom in preskusom tlaka, potem ko je sistem varno izoliran.

V5: Ali je mogoče zasun iz nerjavečega jekla ANSI 150LB dobaviti v skladu z risbo cevovoda?

ja Velikost ventila, čelne mere, razporeditev prirobnice, delovni položaj, konfiguracijo materiala in druge zahteve za povezavo je mogoče pred proizvodnjo pregledati glede na risbo cevovoda. To je še posebej uporabno za nadomestne ventile in projekte s fiksnimi dimenzijami namestitve.

V6: Ali je mogoče ventil uporabiti kot zamenjavo za obstoječi zaporni ventil?

Da, pod pogojem, da se nadomestni ventil ujema z zahtevano velikostjo, tlačnim razredom, dimenzijo od oči do oči, prirobničnim priključkom, specifikacijo materiala, načinom delovanja in prostorom za namestitev. Za potrditev konfiguracije je mogoče uporabiti obstoječe risbe ventilov, podatke na imenski tablici ali podatke o dimenzijah.

V7: Kako je mogoče ohraniti življenjsko dobo ventila?

Ventil upravljajte znotraj določenih meja tlaka in temperature, izogibajte se nepotrebnemu ponavljajočemu cikliranju, vzdržujte vreteno in delovni mehanizem v ustreznem stanju in redno pregledujte ventil v skladu z urnikom vzdrževanja cevovoda. Vsako nenormalno puščanje ali delovni upor je treba nemudoma raziskati.

V8: Katere tehnične podatke je treba potrditi pred naročilom?

Ključne informacije vključujejo nazivno velikost, tlačni razred, končni priključek, dimenzije iz oči v oči, materiale ohišja in obloge, konfiguracijo sedeža, način delovanja, delovni medij, tlak, temperaturo, veljavne standarde in morebitne posebne zahteve za inšpekcijo ali dokumentacijo.
