Izbira tesnila krogelnega ventila iz nerjavečega jekla: vodnik za odločanje na podlagi temperature in tlaka za poizvedbe

01Začnite s toplotno močjo, ne z imenom sedeža

Navedite tekočino, fazo, vsebnost trdnih delcev, jedkost, konstrukcijski in delovni tlak ter najnižjo in najvišjo temperaturo, ki jo bo ventil dejansko zaznal – vključno s konicami ob zagonu, zaustavitvijo, toplotnim ciklom in sledenjem toplote. Ugotovite, ali je ventil za izolacijo, krmiljenje, zaustavitev v sili ali kombinacijo nalog.

Najpogostejša napaka na terenu je sedež, izbran za nominalno temperaturo linije, vendar prezrt med izstopom iz pare, bliskovitim dogodkom ali hladnim zagonom. Zabeležite kombinacijo temperature in časa v najslabšem primeru, ne povprečja v stanju dinamičnega ravnovesja.

02Razumeti mehke sedeže: PTFE in RPTFE

PTFE(deviški politetrafluoroetilen) je osnovni mehki sedež: odlična kemična odpornost, zelo nizek navor, nizki stroški in široko kemično okno, vendar hladno teče, se obrabi pod obrabo in je temperaturno omejen. Primeren je za čisto, nizko do srednjetlačno, neabrazivno uporabo do približno 150 °C.

RPTFE(polnjen, ojačan PTFE) zamenja malo kemične inertnosti za veliko boljše obnašanje proti iztiskanju, proti hladnemu toku in obrabi. Stranke morajo izrecno navesti dve stopnji:

03Stopite do visokozmogljivih polimerov: PPL, PEK in TFM1600

Nad trakom RPTFE trije izdelani polimeri prekrivajo visokotemperaturno okno z mehkim sedežem, približno 200 do 260 °C.

PPLje polnjen, visokotemperaturni polimerni sedež z dobro trdnostjo in odpornostjo proti lezenju pri povišani temperaturi, primeren za uporabo z vročim oljem, paro in srednje visokim pritiskom, kjer bi sedeži iz PTFE ekstrudirali.

PEK(polieterketon / PEEK-razred) je tog inženirski polimer z odlično zmogljivostjo obrabe in obremenitve, kemično odpornostjo in neprekinjeno oceno blizu 250–260 °C. To je prednostni sedež za visokotlačno, visokotemperaturno izolacijo z visokim ciklom in za abrazivne medije, ki bi uničili PTFE.

TFM1600je modificiran PTFE z večjo gostoto z veliko manjšim hladnim pretokom, manj ekstrakcijskimi sredstvi in ​​boljšo toplotno stabilnostjo kot čisti PTFE. Obsega kriogeno temperaturo do približno 260 °C in je izbran za ultra čiste, visoke čistosti, nizke emisije ali vakuumske storitve, kjer običajni sedež iz PTFE ne bi obdržal svoje oblike.

04Ko se mehki sedeži končajo: kovinski trdi sedež

Od približno 260 °C navzgor ali povsod, kjer je medij abraziven, nosi trdno snov, se koksa ali iskri, sedež iz mehkega polimera ni več pravi odgovor. Thekovinski trdi sedež(krogla in sedež sta prevlečena ali prevlečena, npr. stelit/volframov karbid) prenaša visoke temperature (običajno 400–600 °C in več, odvisno od opreme), erozijo in požarno varno delovanje.

Kompromis je poštenost: kovinski sedež ne zagotavlja tesnosti za mehurčke kot mehak sedež. Izbran je za visokotemperaturno, abrazijsko in požarno varno podlago, razred zapornosti pa mora biti definiran realno. Če sta potrebna tako ultravisoka temperatura kot tesen zapor, pričakujte, da bo ventil s kovinskim sedežem prekrit z določeno stopnjo puščanja.

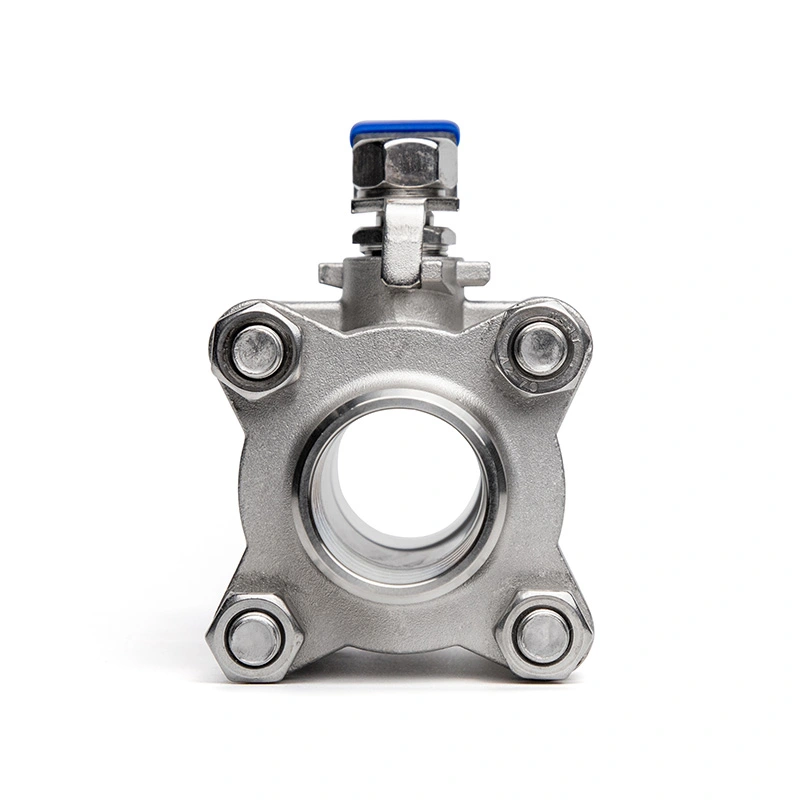

05Povežite telo z dolžnostjo: ulito ali kovano

Tukaj nazivni tlaki zavajajo. Ohišja iz litega nerjavečega jekla so ekonomična in primerna za splošno uporabo pri zmernih temperaturah in zmernem tlaku, vendar poroznost in spremenljivost debeline stene pomenita, da le redko obdržijo svojo označeno oceno, ko so vroče, pod napetostjo ali visokim pritiskom. Ko tlak in temperatura naraščata, zahtevajte akovano (bar-stock) telo— gostejši, močnejši, z enakomerno debelino stene — čeprav je sam sedež iz mehkega polimera.

Potrdite material ohišja (litje CF8M/CF8 ali kovanje F304/F316), končni priključek (NPT z navojem, z vtičnico ali prirobnico), izvrtino (zmanjšano v primerjavi s polno) in da je certifikat materiala (npr. EN 10204 3.1) sledljiv do natančnega ventila.

06Združite temperaturo in tlak v eno matriko

Temperature ne odčitavajte sami. Pri določeni temperaturi vas višji tlak potisne za eno stopnjo višje v trdoti sedeža. Uporabite spodnjo matriko kot izhodišče in od dobavitelja zahtevajte, da potrdi nazivno temperaturno točko za točno kombinacijo sedež/telo in ne kataloške vrednosti.

TFM1600 pokriva tudi kriogeno delovanje (do približno –200 °C), kjer so nizke emisije in dimenzijsko stabilna tesnilna snov; za splošno hladno uporabo PTFE običajno zadostuje.

07Zahtevajte ocenjene, znižane podatke, ne kataloških številk

Zahtevajte znižanje tlaka in temperature za natančen sedež in ohišje na dejanski delovni točki, preskusno metodo zapiranja in osnovo za prevzem (npr. API 598 / ISO 5208), zmes sedeža po barvi in ​​polnilu ter dokaze, da kovano ohišje ustreza predvidenemu tlaku pri najvišji temperaturi. Nizka kataloška številka, ki izključuje usedline, staranje, termične cikle in izbran material sedeža, ni uporabna izbira.
