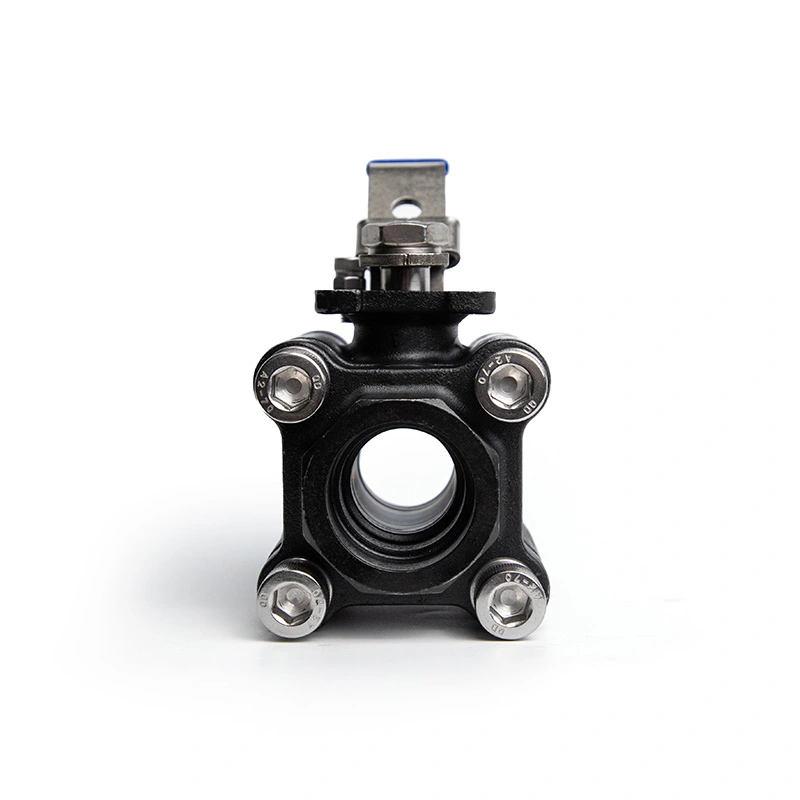

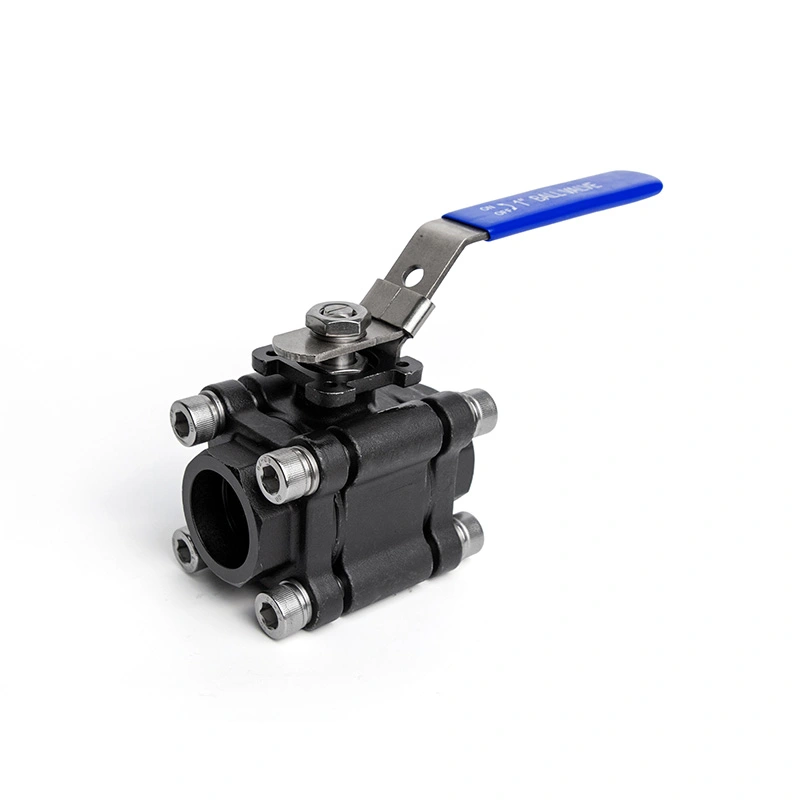

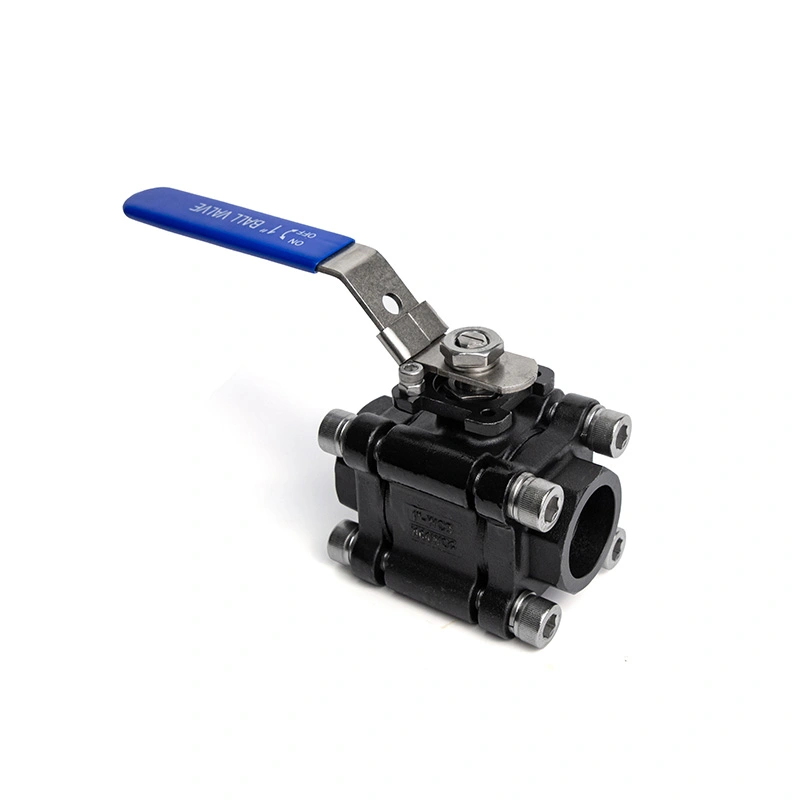

3PC krogelni ventil iz ogljikovega jekla 2000WOG

3PC krogelni ventil iz ogljikovega jekla 2000WOG je tridelni krogelni ventil s podaljšanim steblom za izolirane cevovode, vkopane instalacije in aplikacije, kjer je treba delovno točko razširiti. Ocena 2000WOG in tridelna konstrukcija je primerna za visokotlačno krmiljenje tekočine za vklop in izklop. Ventil je mogoče razstaviti za pregled in zamenjava sedežev ali tesnil.

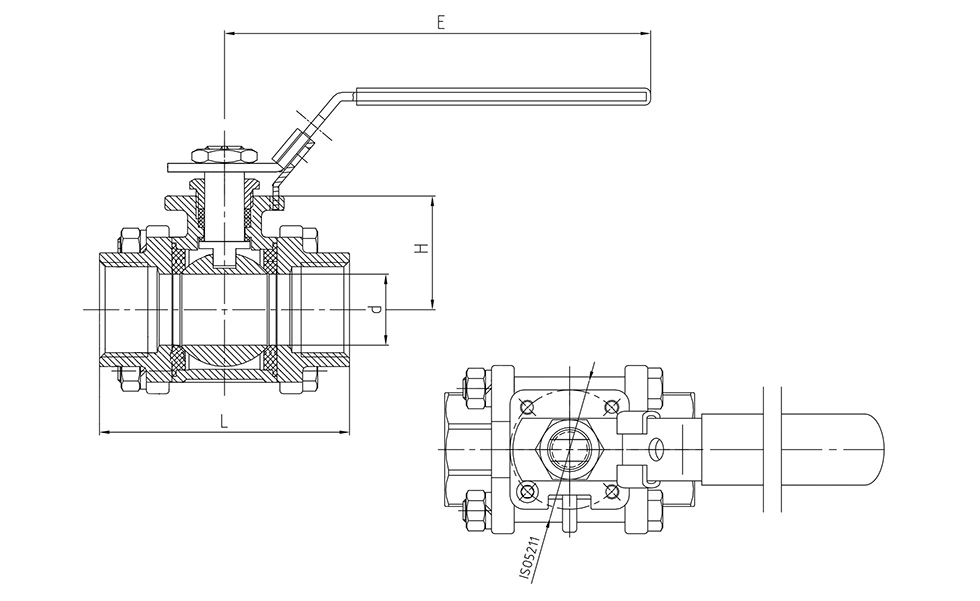

Glavne dimenzije

N: Konci navojev v skladu z ANSI B 2.1 NPT
B: Konci navoja v skladu z BS21 BSP

Ključne značilnosti

1. Podaljšano steblo za posebne pogoje namestitve

Podaljšano steblo omogoča dostop do delovne točke ventila, ko je cevovod izoliran, zakopan ali nameščen na lokaciji z omejenim dostopom. Struktura stebla proti izbruhu pomaga zadržati steblo v ohišju ventila, ko ventil je pod pritiskom.

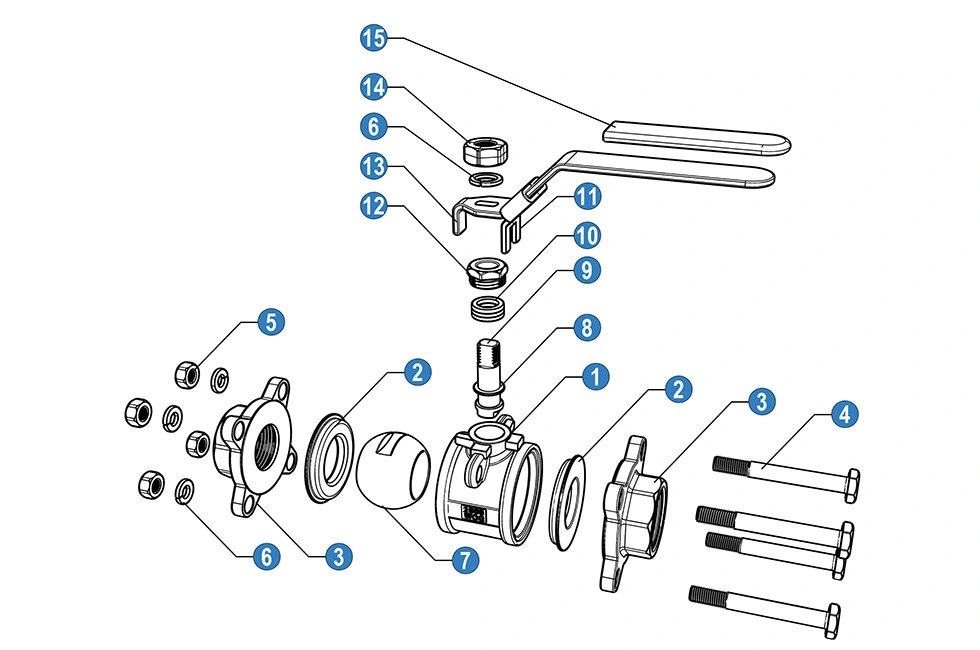

2. Tridelna konstrukcija

Tridelno ohišje omogoča odpiranje ventila za pregled in vzdrževanje. Sedeži, tesnila in ostalo notranje po potrebi lahko zamenjate komponente. Ta konstrukcija je praktična za industrijske cevovode sisteme, kjer je potrebno redno vzdrževanje.

3. Največji tlak 1975PSI

The3PC krogelni ventil iz ogljikovega jekla 2000WOGje naveden z največjim tlakom 1975PSI. The Veljavni delovni tlak je odvisen od velikosti ventila, temperature, medija in ocene tlaka in temperature. The Oznaka 2000WOG se nanaša na oskrbo z vodo, nafto in plinom pod veljavnimi rating pogoji.

4. Povezave NPT in BSP

Ventil je na voljo z navojnimi priključki NPT in BSP. Izbira priključka mora ustrezati cevovodu standardne in zahteve za namestitev.

Materiali in standardi

Priložena konfiguracija uporablja ASTM A351 316 za telo ventila, ASTM A182 F316 za kroglo in steblo ter RPTFE (PTFE+15%fv) za sedež. Drugi materiali so na voljo na zahtevo v skladu z zahtevanimi pogoji uporabe.

Oblikovanje in proizvodnja temeljita na ISO 17292/API 608. Testiranje in pregledovanje sledi API 598, medtem ko ocene tlaka in temperature se nanašajo na ASME B16.34. Navedeno temperaturno območje je od -25 ℃ do 150 ℃.

Kontrola kakovosti

Inšpekcija proizvodnje zajema preverjanje vhodnega materiala, tlačno testiranje, preskuse tesnjenja in končnega ventila pregled. Poročila o preskusih materiala in ustrezna dokumentacija o izdelku se lahko zagotovijo glede na ventil zahteve glede konfiguracije in naročila.

Za ustrezne konfiguracije je na voljo dokumentacija ISO 9001 in CE. Material, sedež in tesnilne komponente lahko izbrati tudi glede na zahtevani tlak, temperaturo in medij.

Aplikacije

Kroglični ventil 3PC iz ogljikovega jekla 2000WOG je primeren za visokotlačne vklopne in izklopne storitve v industrijskih cevovodih. sistemi, vključno s čiščenjem vode, nafto in plinom, kemično obdelavo, stisnjenim zrakom in splošnim nadzorom tekočin. The podaljšano vreteno je še posebej uporabno, če izolacija ali globina namestitve otežuje standardno vreteno ventila dostop.

Pred izbiro potrdite delovni tlak, temperaturo, medij, velikost ventila, vrsto povezave in razpoložljivost prostor za namestitev. Združljivost materiala je treba preveriti za telo, kroglo, steblo in sedež.

pogosta vprašanja

1. Kakšen je največji delovni tlak 3PC krogelnega ventila iz ogljikovega jekla 2000WOG?

Podatki o izdelku navajajo največji tlak 1975PSI. Treba je potrditi dejanski dovoljeni delovni tlak glede na velikost ventila, temperaturo, medij in veljavno oceno tlaka in temperature.

2. Za kaj se uporablja podaljšano steblo?

Podaljšano steblo se uporablja za izolirane cevovode, vkopane instalacije in lokacije, kjer deluje ventil točka mora biti nameščena stran od priključka cevovoda.

3. Katere navojne povezave so na voljo?

Na voljo so navojne povezave NPT in BSP. Priključek je treba izbrati v skladu s standardom cevovoda in zahteve glede namestitve.

4. Ali je mogoče materiale ventilov prilagoditi?

ja Drugi materiali za telo, kroglo, steblo, sedež in tesnila se lahko dobavijo glede na zahtevani medij, tlak in temperaturo.

5. Katere dokumente je mogoče predložiti?

Glede na ventil je mogoče zagotoviti poročila o preskusih materiala in ustrezne preglede ali dokumente o izdelku zahteve glede konfiguracije in naročila. Za ustrezne konfiguracije je na voljo dokumentacija ISO 9001 in CE.

6. Kako je ventil pakiran za izvoz?

Ventili so zapakirani v valovite kartone in zaboje iz vezanega lesa za pošiljanje v izvoz. Specifikacije embalaže so lahko prilagojeno glede na velikost ventila, količino in transportne zahteve.
