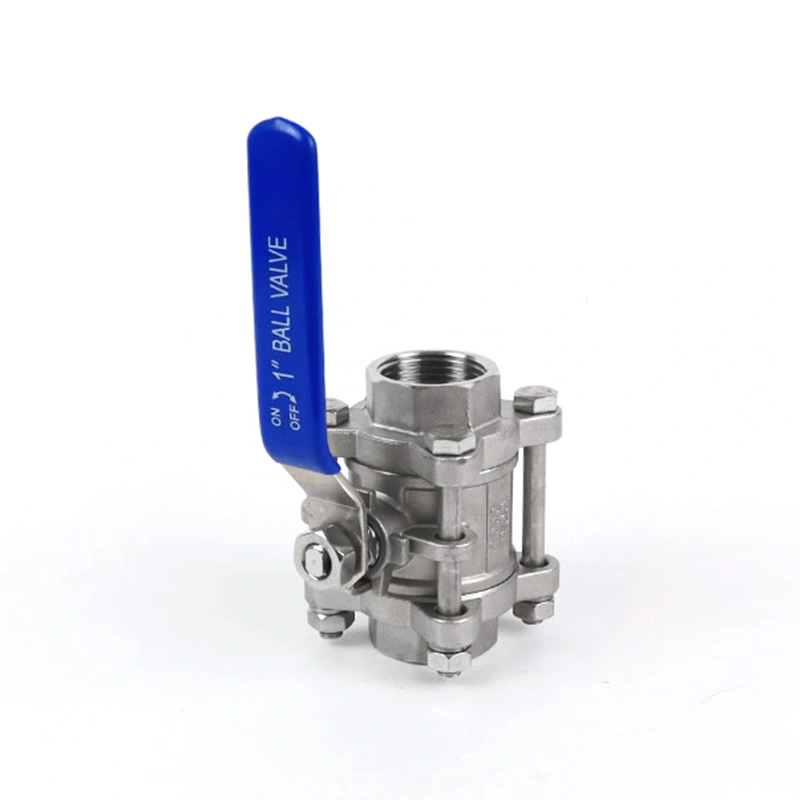

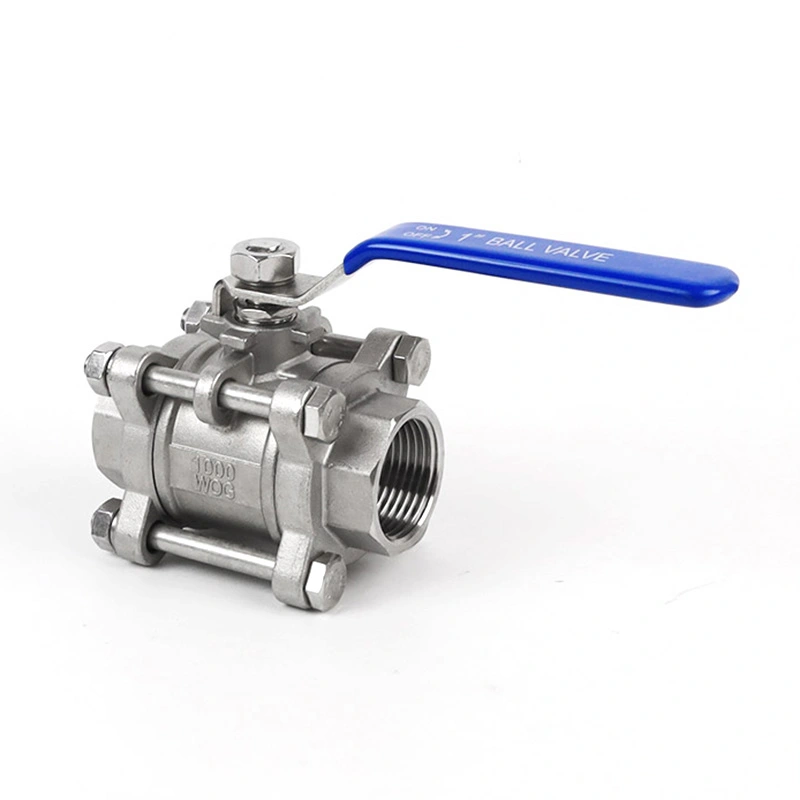

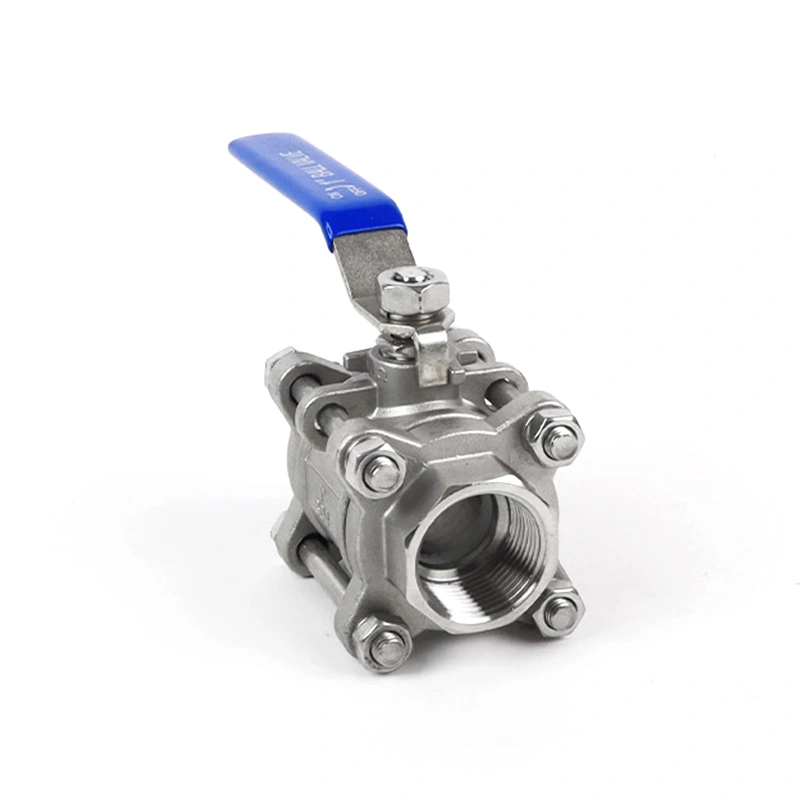

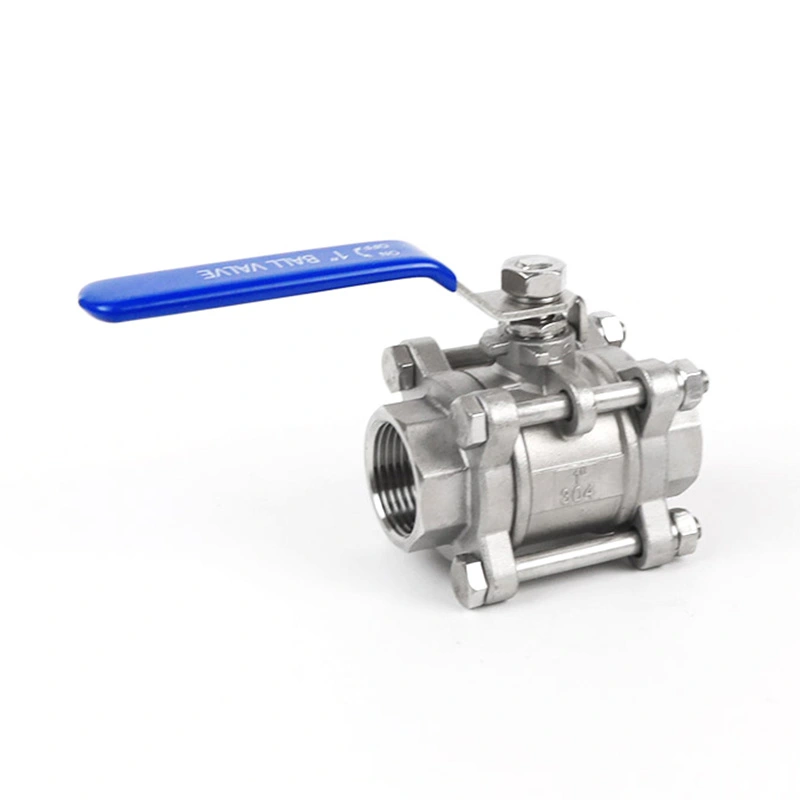

3PC krogelni ventil za težke obremenitve z zaklepno napravo

Kroglični ventil Shangtai 3PC za težke obremenitve z zaklepno napravo je zasnovan za industrijske cevovodne sisteme, ki zahtevajo varen izklop in nadzorovano ročno delovanje. Tridelna konstrukcija omogoča dostop do notranjih komponent za vzdrževanje, medtem ko ročaj s ključavnico pomaga preprečiti nenamerno delovanje ventila. Glede na delovni medij in zahteve uporabe je mogoče zagotoviti različne konfiguracije sedeža, tesnila, tlaka in temperature.

Prednosti

1. Močna tridelna konstrukcija

Ojačano tridelno ohišje je zasnovano za storitve industrijskih cevovodov, kjer je potrebna robustna konstrukcija ventila. Tridelna zasnova omogoča tudi odpiranje ventila za pregled ali vzdrževanje brez odstranitve celotnega telesa ventila iz cevovoda.

2. Ročaj s ključavnico za nadzorovano delovanje

Vgrajena zaklepna naprava pomaga držati ročaj v izbranem položaju ventila in zmanjša tveganje nenamernega ali nepooblaščenega delovanja. Ta funkcija je uporabna v industrijskih sistemih, kjer je treba nadzorovati položaj ventila med delovanjem ali vzdrževanjem.

3. Zasnova stebla proti izbruhu

Steblo je notranje pritrjeno, da se prepreči izmet stebla, ko je ventil pod pritiskom. Ta konstrukcija zagotavlja dodatno varnostno funkcijo za industrijsko vklop/izklop storitev.

4. Možnosti materiala iz nerjavečega jekla

Standardna konfiguracija materiala vključuje možnosti SS316 in SS304 za telo, kroglo, steblo in druge komponente. PTFE se uporablja za sedež krogle, torni obroč in tesnilo stebla v navedeni konfiguraciji. Izbira materiala mora biti usklajena z delovnim medijem, tlakom in temperaturo.

5. Zmogljivost tlaka in temperature

Ventil ima tlačni razred CL150, največji tlak 540 PSI in temperaturno območje od -25 ℃ do 150 ℃ glede na navedeno konfiguracijo. Dejanski dovoljeni delovni tlak je treba pred izbiro preveriti glede na veljavne pogoje tlaka in temperature.

6. Tovarniška proizvodnja in nadzor kakovosti

Shangtai upravlja proizvodnjo ventilov, strojno obdelavo, sestavljanje, inšpekcijo in testiranje tlaka v svoji tovarni. Materialno dokumentacijo in veljavne certifikate CE in ISO 9001 je mogoče zagotoviti v skladu z zahtevami izdelka in naročila.

Glavne dimenzije

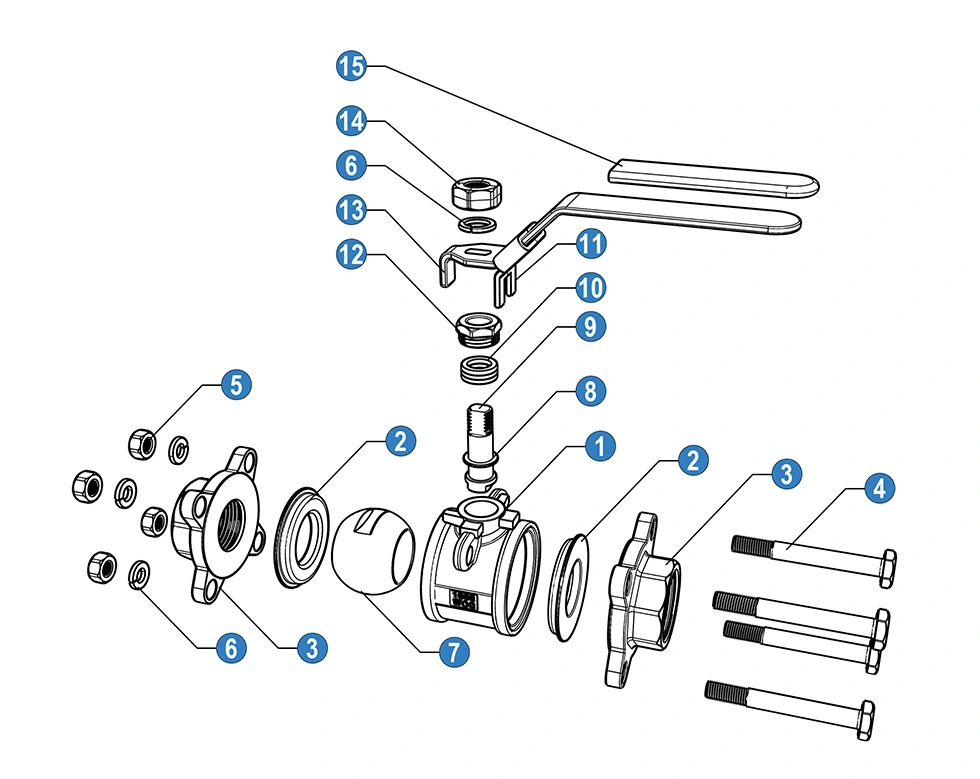

Materiali in komponente

* N: Konci navoja v skladu z ANSI B 2.1 NPT

* B: Konci navojev v skladu z BS21 BSP

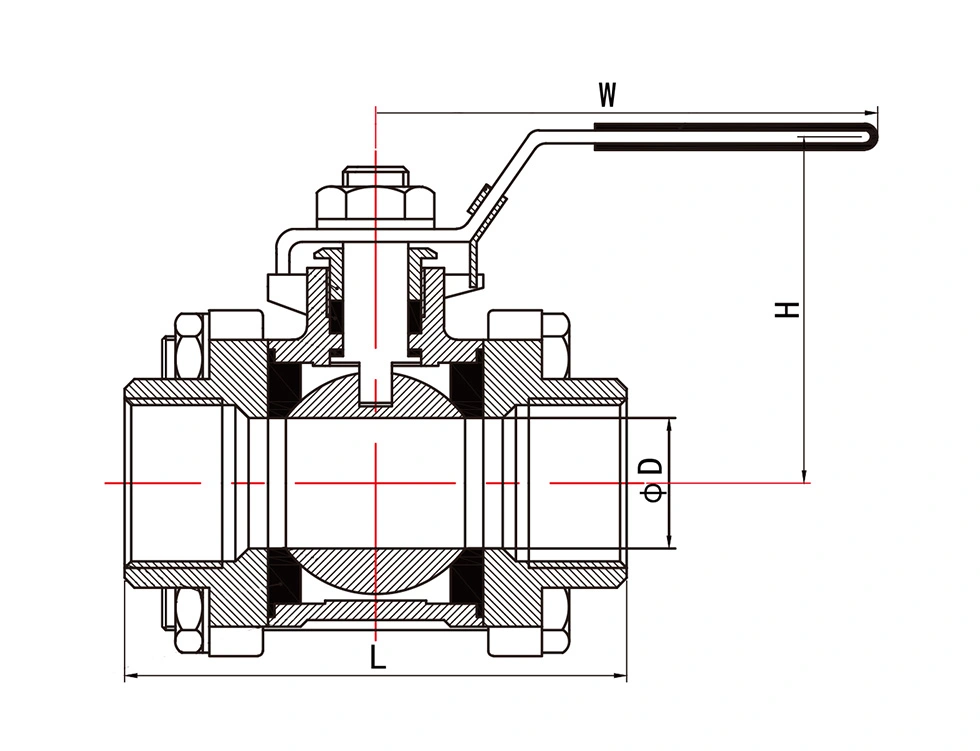

Splošne dimenzije

Kv vrednosti

Kv (m3/h) = pretok vode v kubičnih metrih na uro, ki povzroči padec tlaka 1 bar na ventilu.

Aplikacije

Kroglični ventil 3PC za težke obremenitve z zaklepno napravo je primeren za uporabo v industrijskih cevovodih in opremi, kjer je potrebno ročno zapiranje in nadzorovano delovanje ventila, vključno z:

Nafta in plin

Kemična predelava

Petrokemične tovarne

Priprava vode

Električni in komunalni sistemi

HVAC in industrijski cevovodi

Sistemi stisnjenega zraka

Pomorstvo in ladjedelništvo

pogosta vprašanja

1. Kaj je krogelni ventil 3PC za težke obremenitve z zaklepno napravo?

To je tridelni krogelni ventil, zasnovan za industrijsko vklop/izklop in opremljen z zaklepno napravo na ročaju. Tridelna konstrukcija omogoča dostop do notranjih komponent ventila za pregled in vzdrževanje.

2. Kakšen je namen zaklepne naprave?

Zaklepna naprava pomaga pritrditi ročaj v izbranem odprtem ali zaprtem položaju in zmanjša možnost nenamernega delovanja ventila med običajnim servisiranjem ali vzdrževanjem.

3. Kakšen tlak in temperaturo lahko prenese ta ventil?

Navedena konfiguracija ima tlačni razred CL150, največji tlak 540 PSI in temperaturno območje od -25 ℃ do 150 ℃. Dejanski dovoljeni tlak je treba potrditi glede na velikost ventila, temperaturo, medij in veljavno oceno tlaka in temperature.

4. Kateri materiali so na voljo?

Navedena konfiguracija uporablja komponente SS316 in SS304, pri čemer se PTFE uporablja za kroglični sedež, torni obroč in tesnilo stebla. Na voljo so lahko tudi druge možnosti materiala, odvisno od delovnega medija in aplikacijskih zahtev.

5. Kateri standardi povezave so na voljo?

Ventil je na voljo z navojnimi konci NPT in BSP. Konci navojev NPT sledijo ANSI B 2.1 NPT, medtem ko konci navojev BSP sledijo BS21 BSP v skladu s priloženo specifikacijo.

6. Kakšna je vrednost Kv krogelnega ventila?

Kv označuje pretok vode v kubičnih metrih na uro, ki povzroči padec tlaka 1 bar na ventilu. Navedene vrednosti Kv se lahko uporabijo kot referenca pri ocenjevanju zmogljivosti pretoka za različne velikosti ventilov.

7. Ali je mogoče ventil prilagoditi za različne aplikacije?

ja Shangtai lahko razpravlja o različnih konfiguracijah ohišja, sedeža, tesnila, tlaka, temperature, povezave in materiala glede na delovni medij in zahteve uporabe. Drugi materiali so na voljo na zahtevo.

8. Kateri standardi se uporabljajo za ventil?

Priložena specifikacija se sklicuje na ASME B16.34 za načrtovanje in proizvodnjo ter ocene tlaka in temperature, medtem ko se API 598 uporablja za testiranje in pregled. Veljavni standard je treba potrditi za specifično konfiguracijo ventila in naročilo.

9. Ali je mogoče zagotoviti materialne in kakovostne dokumente?

ja Materialno dokumentacijo in veljavne certifikate CE in ISO 9001 je mogoče zagotoviti v skladu s konfiguracijo izdelka in zahtevami naročila.

10. Ali je Shangtai proizvajalec?

ja Shangtai izdeluje ventil in upravlja proizvodnjo, strojno obdelavo, montažo, inšpekcijo in povezane dobavne postopke v svoji tovarni v Wenzhouju na Kitajskem.
