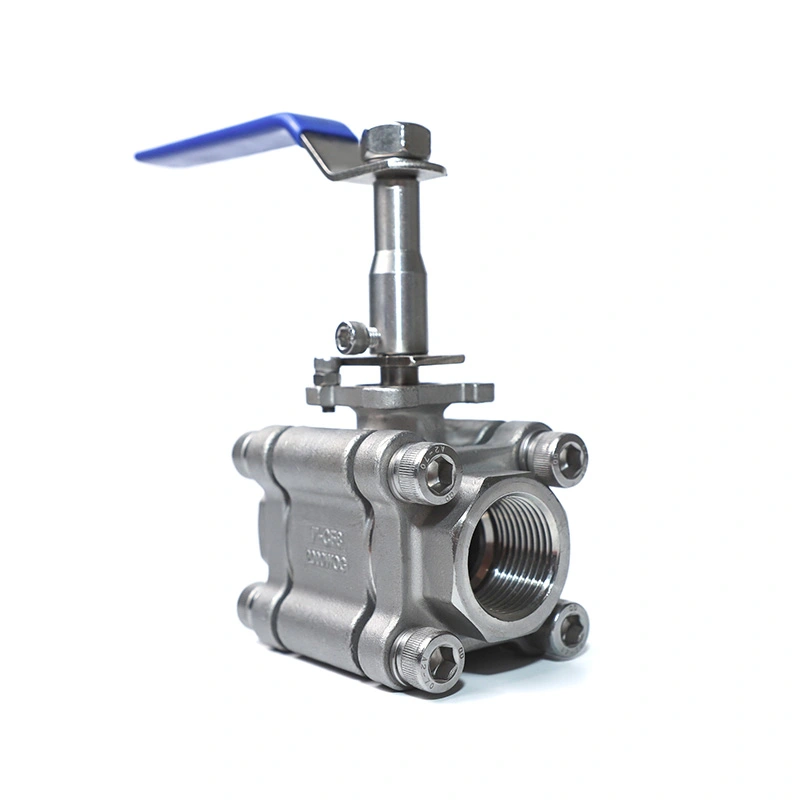

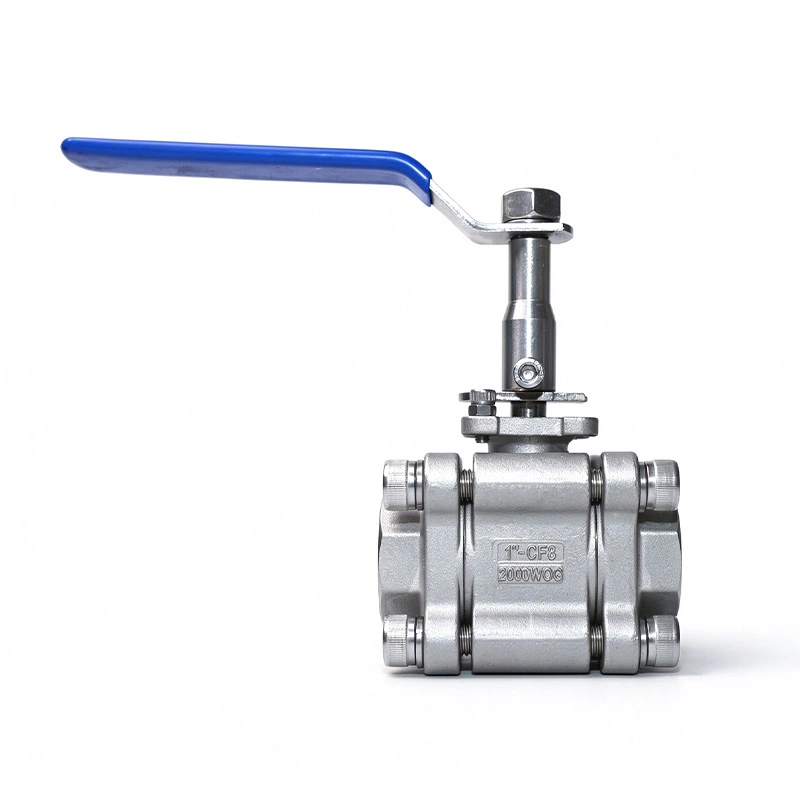

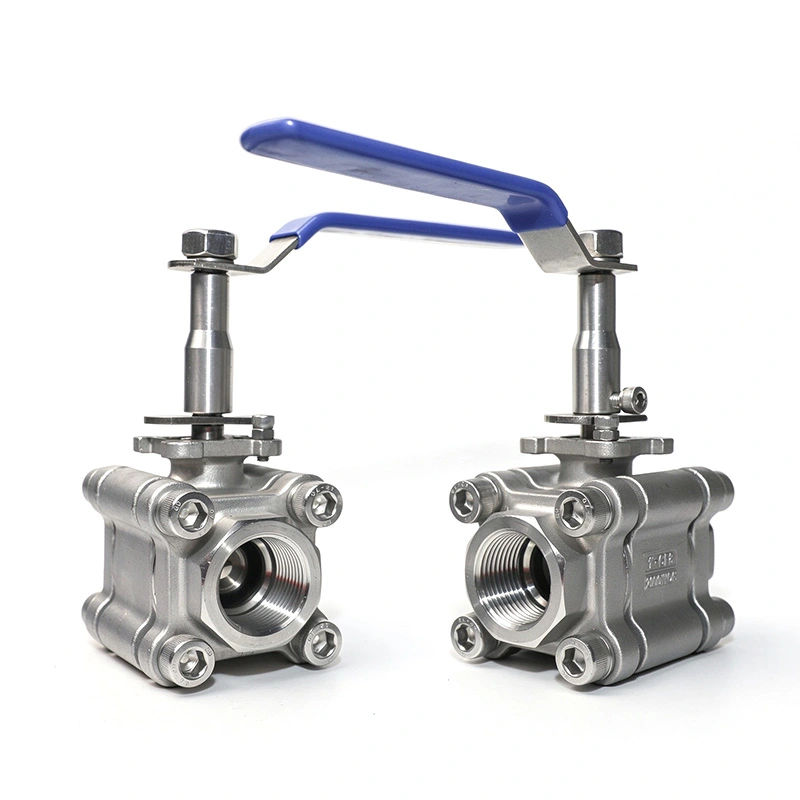

3PC krogelni ventil iz nerjavečega jekla 2000WOG s podaljšanim steblom

3PC krogelni ventil iz nerjavečega jekla 2000WOG s podaljšanim steblom je zasnovan za izolirane cevovode, vkopane instalacije in druge aplikacije, kjer je treba razširiti delovno točko ventila. Ventil je izdelan iz nerjavečega jekla 316 telo, krogla in steblo, tridelna konstrukcija in navojne povezave NPT ali BSP. Podaljšano steblo omogoča ventil, ki ga je treba upravljati stran od izoliranega ali zakopanega dela cevovoda.

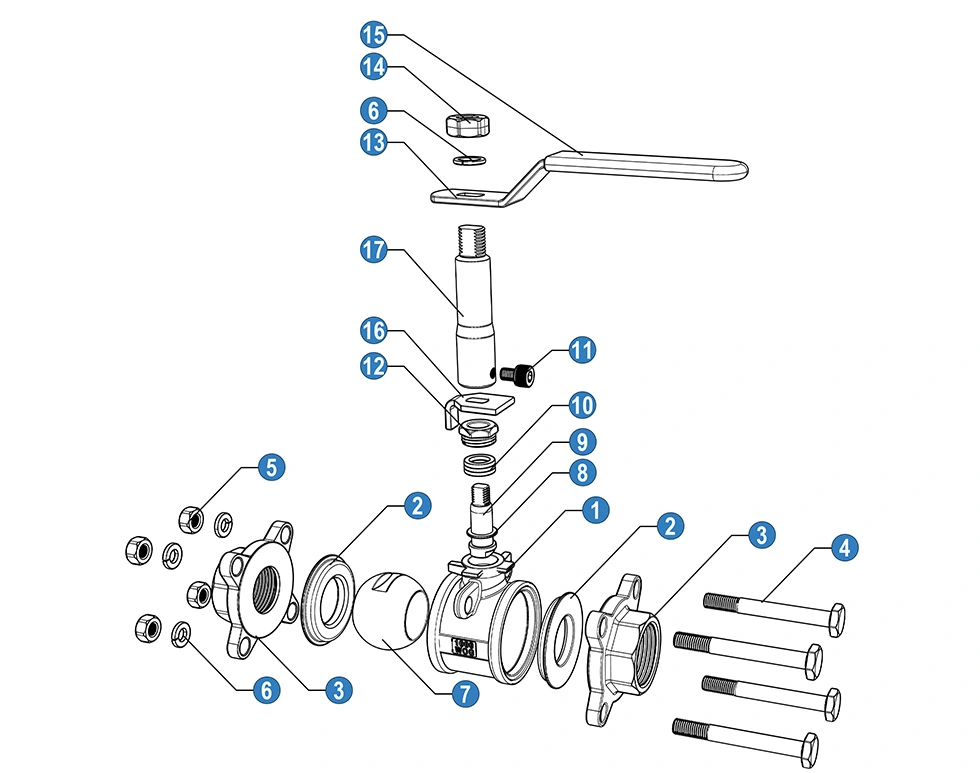

Glavne dimenzije

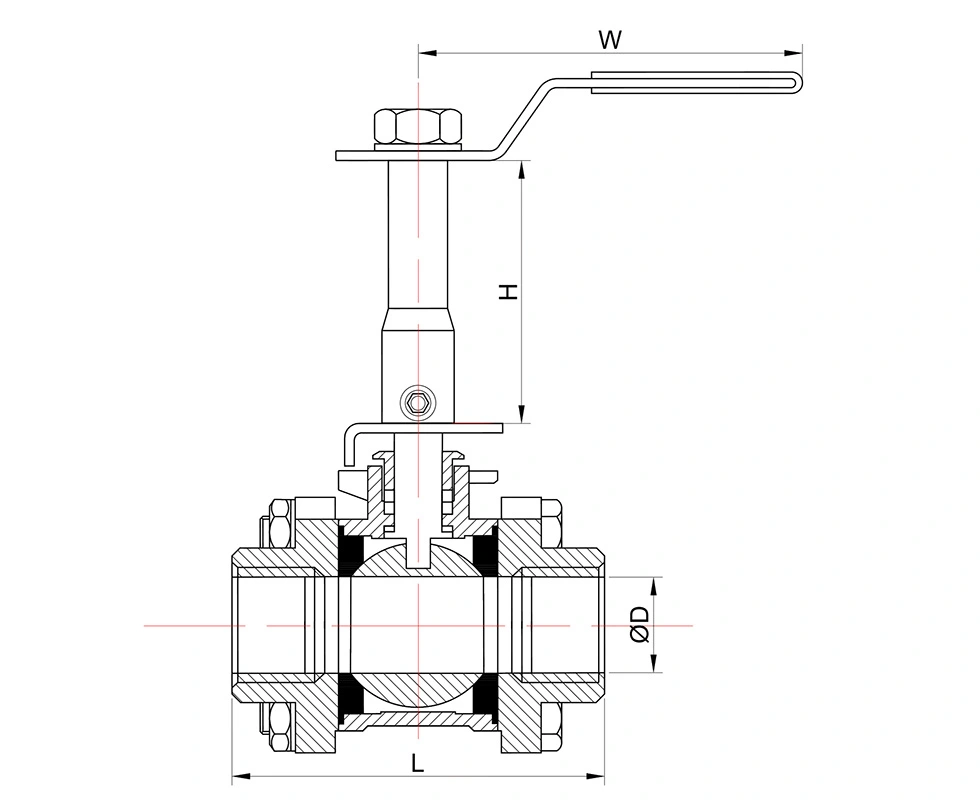

Splošne mere:

Ključne značilnosti

1. Podaljšano steblo za izolirane in vkopane cevovode

Podaljšano steblo postavi delovno točko nad ali stran od priključnega območja cevovoda. Ta konfiguracija je uporabno, kadar izolacija cevi, podzemna namestitev ali omejen dostop otežujejo uporabo standardnega stebla. Steblo uporablja tudi strukturo proti izbruhu za tlačno delovanje.

2. Konstrukcija iz nerjavečega jekla 316

Telo je izdelano iz nerjavečega jekla ASTM A351 CF8M, medtem ko krogla in steblo uporabljata ASTM A182 F316. Ti materiali zagotavlja odpornost proti koroziji za združljive aplikacije z vodo, oljem, plinom in industrijskimi tekočinami. Sedež RPTFE je določeno za navedeno temperaturno območje in pogoje delovanja.

3. Tridelno telo

Tridelno ohišje omogoča dostop do notranjih komponent za pregled in vzdrževanje. Ventil je lahko razstaviti, ko je treba preveriti ali zamenjati sedež, tesnila ali druge notranje dele, kar je uporabno za vzdrževanje nameščenih cevovodnih sistemov.

4. Ocena tlaka 2000WOG

3PC krogelni ventil iz nerjavečega jekla 2000WOG s podaljšanim steblom je določen za visokotlačno krmiljenje tekočine za vklop in izklop z največji tlak 1975 PSI, naveden v podatkih o izdelku. Veljavni delovni tlak je treba potrditi glede na velikost ventila, temperaturo, medij in ustrezno oceno tlaka in temperature.

Standardi in nadzor kakovosti

Ventil je izdelan v skladu z zahtevami ISO 17292/API 608, z navedenimi ocenami tlaka in temperature po ASME B16.34 ter testiranje in pregled v skladu z API 598. Pregled proizvodnje vključuje vhodni material pregledi, testiranje tlaka, preskusi tesnjenja in pregled končnega ventila.

Za ustrezne konfiguracije ventilov je na voljo dokumentacija ISO 9001 in CE. Lahko so tudi poročila o preskusih materiala zagotovljeno v skladu z zahtevami naročila in dokumentacije.

Aplikacije

3PC krogelni ventil iz nerjavečega jekla 2000WOG s podaljšanim steblom se lahko uporablja v cevovodnih sistemih, kjer je podaljšan ventil potrebno je delovanje, vključno z izoliranimi procesnimi linijami, vkopanimi cevovodi, sistemi za čiščenje vode, naftnimi in plinskimi sistemi, kemična obdelava in splošni industrijski nadzor tekočin.

Pred izbiro preverite medij cevovoda, delovni tlak, temperaturo, standard priključka in razpoložljivost prostor za namestitev. Združljivost materiala je treba potrditi tudi za telo, kroglo, drog in sedež.

pogosta vprašanja

1. Za kaj se uporablja podaljšano steblo?

Podaljšano steblo se uporablja za izolirane cevovode, vkopane instalacije in druga mesta, kjer je ventil delovno točko je treba postaviti stran od priključka cevovoda. Omogoča dostop do ventila brez odstranitev okoliške izolacije ali razkritje zakopanega dela cevovoda.

2. Kateri materiali so uporabljeni za ventil?

Telo je ASTM A351 CF8M (316), medtem ko sta krogla in steblo ASTM A182 F316. Standardni sedež je RPTFE (PTFE+15%fv). Drugi materiali so na voljo v skladu z zahtevanimi pogoji uporabe.

3. Kakšno območje tlaka in temperature podpira ventil?

Podatki o izdelku navajajo največji tlak 1975 PSI in temperaturno območje od -25 ℃ do 150 ℃. Dejansko dovoljeno tlak je odvisen od velikosti ventila, temperature, medija in ustrezne vrednosti tlaka in temperature.

4. Katere navojne povezave so na voljo?

Standardni navojni priključki so NPT in BSP. O drugih zahtevah za povezavo je mogoče razpravljati glede na specifikacija cevovoda.

5. Ali je mogoče material in tesnilne komponente prilagoditi?

ja Drugi materiali za telo, kroglo, steblo, sedež in tesnila se lahko dobavijo glede na delovni medij, tlak in temperaturne zahteve.

6. Kateri dokumenti so na voljo?

Veljavna dokumentacija o izdelku lahko vključuje poročila o preskusih materialov, zapise o pregledih in ISO 9001 ali CE dokumentacijo za ustrezno konfiguracijo ventila.

7. Kako je ventil pakiran za izvoz?

Ventili so zapakirani v valovite kartone in zaboje iz vezanega lesa za pošiljanje v izvoz. Pakiranje je možno prilagoditi glede na velikost ventila, količino naročila in transportne zahteve.
