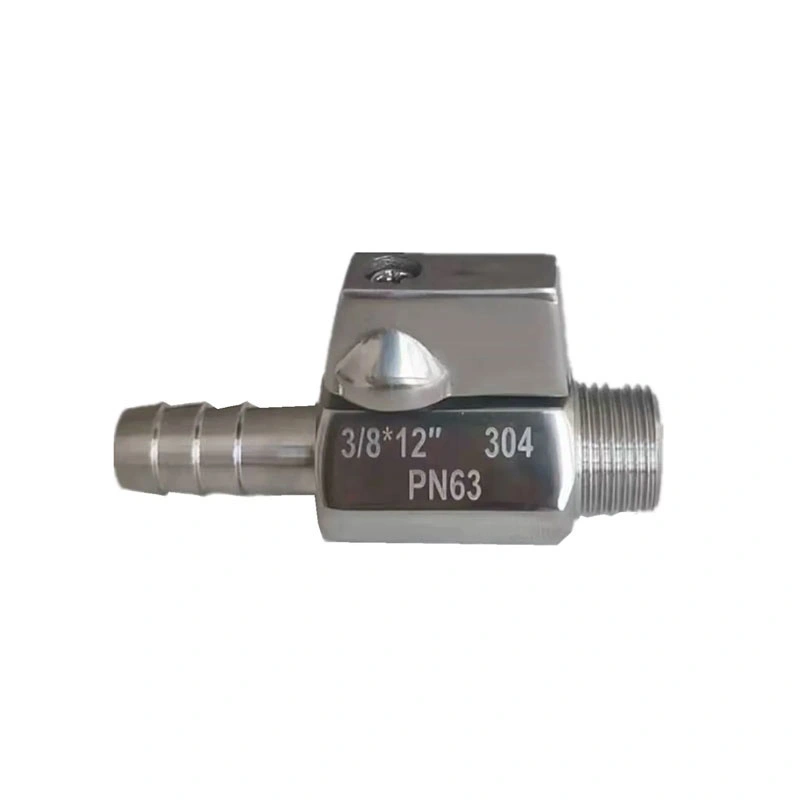

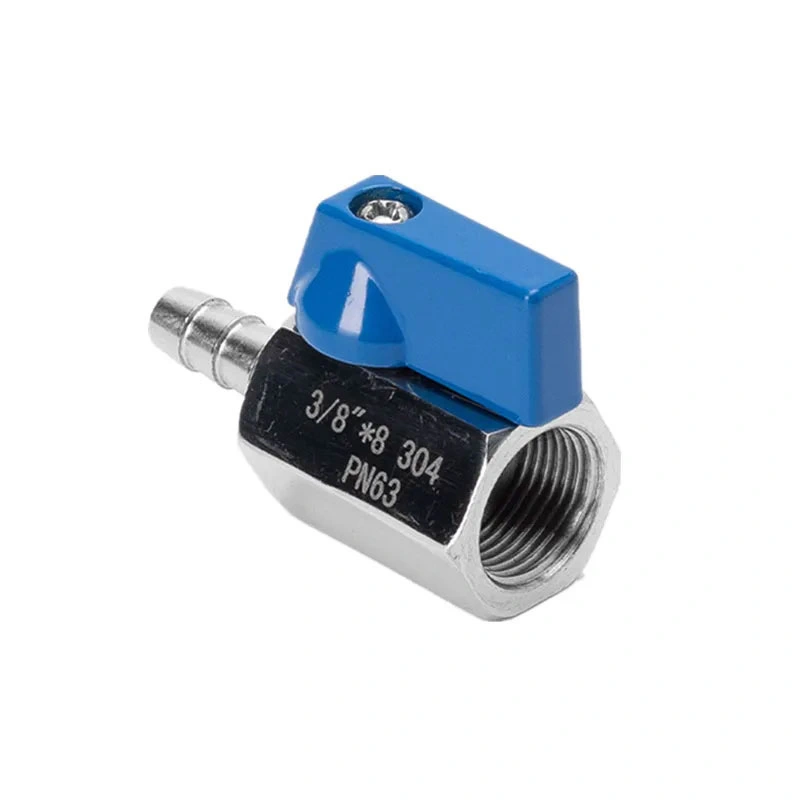

Mini krogelni ventil z navojem iz nerjavečega jekla

Kompaktne cevi za tekočine pogosto zahtevajo ventil, ki lahko poveže navojne cevi in ​​gibke cevi znotraj omejenega namestitvenega prostora. Mini krogelni ventil z navojno nastavko iz nerjavečega jekla združuje navojni nastavek s cevnim priključkom v enem sklopu, kar zagotavlja priročno upravljanje vklopa/izklopa prek četrtobratnega delovnega mehanizma. Njegova kompaktna konfiguracija je primerna za postavitev opreme in cevi, kjer je prostor omejen.

Glavne dimenzije

Struktura in lastnosti izdelka

Navojni in cevni priključek

Ventil združuje navojni priključek s cevnim nastavkom v enem kompaktnem sklopu. Stran z navojem se lahko poveže z združljivimi cevnimi komponentami NPT ali BSP, medtem ko je stran z nastavkom namenjena ustrezni razporeditvi gibljive cevi in ​​objemke. Pred namestitvijo je treba potrditi notranji premer cevi in ​​priključne mere.

Konstrukcija iz nerjavečega jekla 316

Telo ventila je določeno kot ASTM A351 CF8M (316), pri čemer se za kroglo in steblo uporablja ASTM A182 F316. Ta konstrukcija iz nerjavečega jekla je primerna za aplikacije, kjer se zahteva združljivost materiala in odpornost proti koroziji. Dejanska primernost je odvisna od delovnega medija, koncentracije, temperature in drugih delovnih pogojev.

Četrtinski izklop

Kroglični mehanizem omogoča četrtobratno odpiranje in zapiranje. Položaj ročaja označuje delovno stanje ventila, kar omogoča uporabo ventila za preprosto vklop/izklop izolacije v kompaktnih fluidnih sistemih. Ta ventil je namenjen zapiranju in ne natančni regulaciji pretoka.

Sedež RPTFE

Standardni sedež je RPTFE (PTFE+15%fv). Pred izbiro je treba material sedeža preveriti glede na procesni medij in delovno temperaturo. Za aplikacije, ki zahtevajo specifično kemično ali temperaturno združljivost, je mogoče upoštevati različne kombinacije materialov.

Izbira navojev in priključkov cevi

NPT in BSP sta različna standarda za navoje in ju ne bi smeli obravnavati kot zamenljiva. Navoj ventila se mora ujemati s priključkom ali priključkom cevovoda. Pri priključitvi cevnega nastavka izberite cev z združljivim notranjim premerom in uporabite ustrezno objemko ali način povezave glede na pogoje delovanja.

Pri opremi z omejenim prostorom pred namestitvijo preverite skupne mere ventila in razmak ročaja. Cev je treba napeljati tudi brez pretiranega upogibanja, zvijanja ali zunanje obremenitve priključka ventila.

Scenariji uporabe

Mini krogelni ventil z navojno nastavko iz nerjavečega jekla je primeren za kompaktne tekočinske vode, kjer sta potrebna priključek cevi in ​​ročni izklop. Tipične aplikacije vključujejo:

Cevi za dovod in odvod vode

Stisnjen zrak in pnevmatska oprema

Oprema za filtriranje, hlajenje in čiščenje

Priključki črpalke in odtočni izpusti

Vzorčenje in laboratorijska oprema

Namakalni in škropilni sistemi

Lahka industrijska oprema za ravnanje s tekočinami

Namestitev in vzdrževanje

Pred namestitvijo preverite velikost ventila, vrsto navoja NPT ali BSP, velikost priključka cevi, delovni tlak in temperaturo. Očistite parne povezave in se prepričajte, da na tesnilnih površinah ni umazanije ali tujih delcev. Navojne povezave je treba zategniti z ustrezno metodo, ne da bi pri tem uporabili prekomerno silo za telo ventila.

Po namestitvi med zagonom sistema preverite priključek cevi in ​​navojni spoj. Za potrditev nemotenega gibanja ročaj upravljajte s celotnim obsegom četrt obrata. Pred vzdrževanjem izolirajte ventil od vira tlaka in sprostite preostali tlak iz priključenega voda.

Premisleki glede tlaka in temperature

Naveden najvišji tlak je 285PSI, določeno temperaturno območje pa je -25 ℃ ~ 150 ℃. Te vrednosti je treba upoštevati skupaj z velikostjo ventila, delovnim medijem in veljavno oceno tlaka in temperature. Pred vgradnjo ventila v sistem je treba potrditi dejanske pogoje delovanja.

Tehnična dokumentacija

Za potrditev dimenzij in izbiro projekta je mogoče zagotoviti risbe izdelkov in tehnične specifikacije. Podatke o materialu, zapise o inšpekcijskih pregledih in druge ustrezne dokumente o izdelku je mogoče urediti tudi glede na konfiguracijo ventila in zahteve naročila.

pogosta vprašanja

V1: Za kaj se uporablja mini krogelni ventil z navojno cevjo iz nerjavečega jekla?

A Mini krogelni ventil z navojem iz nerjavečega jeklase uporablja za ročno krmiljenje vklopa/izklopa v kompaktnih fluidnih sistemih, ki združujejo navojno cevovodno povezavo s gibljivo cevno povezavo. Lahko se uporablja z združljivo vodo, zrakom, oljem in drugimi mediji v določenih mejah delovanja.

V2: Ali je mogoče ventil priključiti neposredno na gibljivo cev?

Stran z nastavkom je zasnovana za povezavo z združljivo cevjo z ustreznim priključkom za cev in razporeditvijo objemk. Velikost cevi, notranji premer in način povezave morajo biti usklajeni z dimenzijami ventila in pogoji delovanja.

V3: Ali sta na voljo različici NPT in BSP?

ja Navedeni standardi za navoje so NPT in BSP. Zahtevano vrsto navoja je treba navesti ob naročilu, tako da se ujema s sorodno cevjo, nastavkom ali priključkom opreme.

V4: Ali je ta ventil primeren za sisteme stisnjenega zraka?

Da, velja za združljive aplikacije stisnjenega zraka znotraj navedenih meja tlaka in temperature. Velikost ventila, način povezave in tesnilne materiale je treba preveriti glede na dejanske zahteve pnevmatskega sistema.

V5: Kateri material je uporabljen za telo ventila?

Standardni material ohišja je ASTM A351 CF8M (316). Krogla in steblo sta ASTM A182 F316, medtem ko je sedež RPTFE (PTFE+15%fv). Drugi materiali so na voljo na zahtevo.

V6: Ali lahko pred oddajo naročila zahtevam risbo?

ja Dimenzijske risbe in tehnične specifikacije se lahko zagotovijo za potrditev velikosti ventila, vrste navoja, priključka cevi in ​​montažnih dimenzij pred proizvodnjo.

V7: Katere informacije so potrebne za izbiro ventila?

Navedite zahtevano velikost, standard navoja NPT ali BSP, velikost cevi, delovni medij, tlak, temperaturo in zahteve za namestitev. Te informacije pomagajo potrditi ustrezno konfiguracijo ventila.
