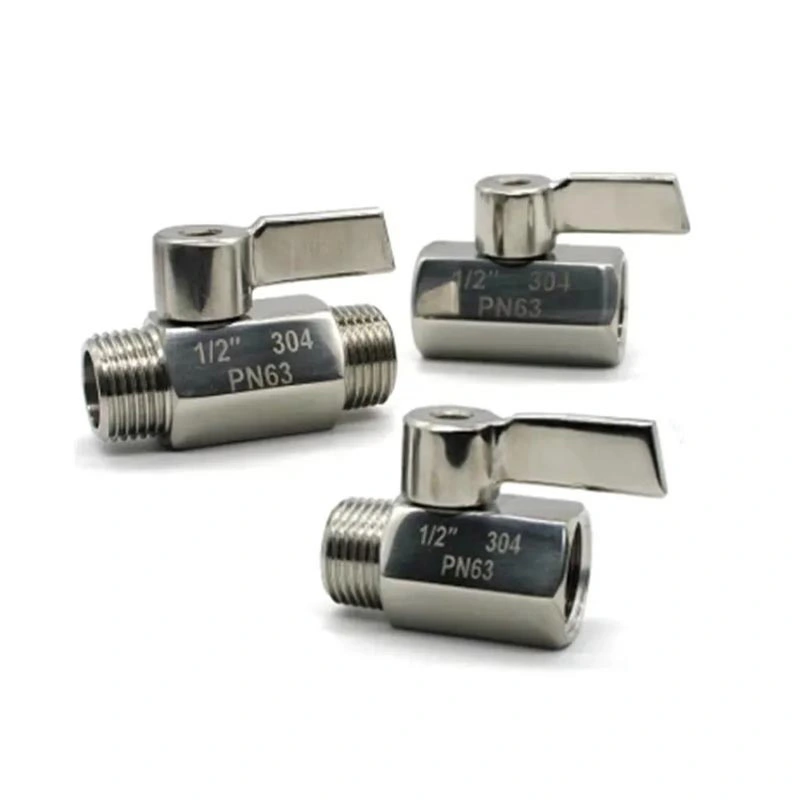

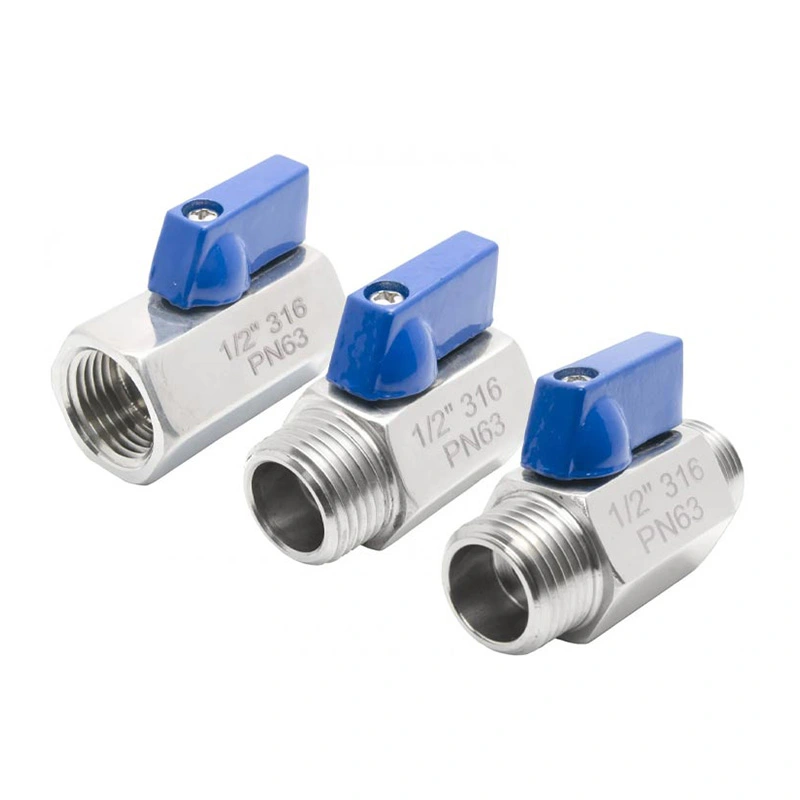

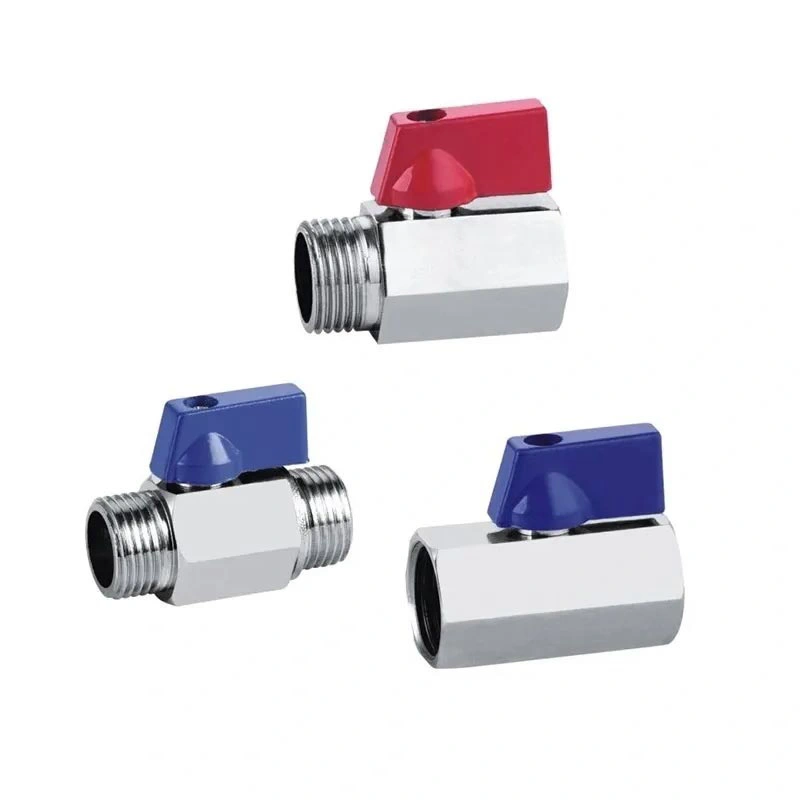

Mini krogelni ventil iz nerjavečega jekla

Mini krogelni ventil iz nerjavečega jekla je zasnovan za kompaktne cevovode in opremo, kjer je prostor omejen, vendar je potreben četrtobratni zaporni ventil. Njegovo ohišje iz nerjavečega jekla, navojni priključki NPT ali BSP in kompakten upravljalni ročaj so primerni za majhne cevovodne sklope, instrumente in opremo za ravnanje s tekočinami. Ventil je mogoče izbrati glede na zahtevani tlak, temperaturo, medij in specifikacijo priključka.

Glavne dimenzije

Struktura in lastnosti izdelka

Kompaktno četrtobratno delovanje

Ventil uporablja četrtobratni kroglični mehanizem za vklop/izklop. Vrtenje ročaja spremeni položaj krogle in odpre ali zapre pretočni prehod. Ta način delovanja je primeren za aplikacije, kjer je treba ventil pogosto upravljati ali kjer je potrebna preprosta funkcija zapiranja.

Konstrukcija iz nerjavečega jekla 316

Telo ventila je določeno kot ASTM A351 CF8M (316), pri čemer se za kroglo in steblo uporablja ASTM A182 F316. Ta kombinacija materialov zagotavlja konstrukcijo iz nerjavečega jekla za aplikacije, kjer sta pomembni odpornost proti koroziji in združljivost materialov. Dejansko ustreznost je treba preveriti glede na procesni medij in pogoje delovanja.

Navojne povezave NPT in BSP

Ventil je na voljo z navojnimi priključki NPT in BSP za integracijo z združljivimi cevmi in opremo. Vrsto navoja je treba potrditi pred naročilom, ker navoji NPT in BSP uporabljajo različne standarde navojev in se jih ne sme obravnavati kot zamenljive povezave.

Konfiguracija sedeža RPTFE

Standardni material sedeža je RPTFE (PTFE+15%fv). Pri izbiri sedeža je treba upoštevati delovni medij, delovno temperaturo in tlak. Če uporaba vključuje agresivne kemikalije ali posebne procesne tekočine, je treba pred izbiro ventila potrditi združljivost materiala.

Premisleki pri izbiri

Izbira majhnega krogelnega ventila zahteva več kot le ujemanje velikosti cevi. Upoštevati je treba delovni medij, tlak, temperaturo, vrsto povezave in razpoložljiv prostor za namestitev. Tlačne in temperaturne omejitve ventila je treba pred namestitvijo preveriti glede na dejanske pogoje delovanja.

Za navojne namestitve preverite, ali cevovod uporablja navoje NPT ali BSP. Pri opremi z omejenim dostopom preverite položaj ročaja in razpoložljivo zračnost okoli ventila. Sedež in tesnilni materiali morajo biti tudi združljivi s procesno tekočino, da se prepreči prezgodnja obraba komponent.

Scenariji uporabe

Mini krogelni ventil iz nerjavečega jekla se lahko uporablja za zapiranje v kompaktnih tekočinskih sistemih in opremi, kjer je potrebna manjša razporeditev ventilov. Tipične aplikacije vključujejo:

Sistemi za oskrbo z vodo in odvodnjavanje

Pnevmatska oprema in cevi za stisnjen zrak

Instrumenti in oprema za testiranje

Mali stroji in oprema za avtomatizacijo

Hladilni sistemi in filtrirne enote

Laboratorijske in vodovodne instalacije

Lahki industrijski sistemi za ravnanje s tekočinami

Namestitev in vzdrževanje

Pred namestitvijo preverite velikost ventila, vrsto navoja, nazivni tlak, temperaturno območje in združljivost materiala. Očistite cevne navoje in odstranite tujke, ki bi lahko vplivali na priključek ali tesnilno površino. Uporabite ustrezno metodo tesnjenja navojev za izbrano povezavo in se izogibajte pretirani sili zategovanja.

Po namestitvi obrnite ročico v polno četrtino obrata in med zagonom sistema preverite, ali povezava pušča. Med vzdrževanjem izolirajte ventil od vira tlaka pred pregledom ali zamenjavo notranjih komponent.

Kakovost in dokumentacija

Pregled proizvodnje lahko vključuje preverjanje dimenzij, preverjanje materiala, pregled sestavljanja in preskuse tlaka ali tesnjenja v skladu z veljavnimi zahtevami izdelka in naročila. Za potrditev dimenzij in izbiro projekta je mogoče zagotoviti risbe izdelkov in tehnične specifikacije. Po potrebi se lahko uredi tudi materialna dokumentacija in zapisniki o pregledih.

pogosta vprašanja

V1: Za kaj se uporablja mini krogelni ventil iz nerjavečega jekla?

A Mini krogelni ventil iz nerjavečega jeklase večinoma uporablja za vklop/izklop nadzor tekočine v kompaktnih cevovodih, opremi in sistemih instrumentov. Primeren je za združljivo vodo, zrak, olje in druge industrijske medije v določenem območju tlaka in temperature.

V2: Kakšna je razlika med navoji NPT in BSP?

NPT in BSP sta različna standarda navojev z različnimi profili in specifikacijami navojev. Navoj ventila se mora ujemati s soparno cevjo ali priključkom, zato je treba pred naročilom potrditi zahtevani standard navoja.

V3: Kateri materiali so uporabljeni za ventil?

Standardna konfiguracija uporablja ASTM A351 CF8M (316) za telo, ASTM A182 F316 za kroglo in steblo ter RPTFE (PTFE+15%fv) za sedež. Drugi materiali so na voljo na zahtevo.

V4: Kakšen tlak in temperaturo lahko prenese ventil?

Naveden najvišji tlak je 285PSI in temperaturno območje je -25 ℃ ~ 150 ℃. Dejanske dovoljene pogoje delovanja je treba potrditi glede na velikost ventila, medij, temperaturo in veljavno oceno tlaka in temperature.

V5: Ali lahko pred naročilom zahtevam risbo izdelka?

ja Dimenzijske risbe in tehnične specifikacije se lahko zagotovijo za potrditev velikosti ventila, vrste priključka, namestitvenih mer in drugih zahtevanih parametrov pred proizvodnjo.

V6: Ali je mogoče preveriti material ventila?

ja Preverjanje materiala in povezano inšpekcijsko dokumentacijo je mogoče urediti glede na konfiguracijo ventila in zahteve naročila. Veljavni obseg pregleda je treba potrditi ob oddaji naročila.

V7: Ali so na voljo različni materiali?

ja Druge kombinacije ohišja, krogle, stebla, sedeža in tesnilnega materiala se lahko upoštevajo za posebne delovne pogoje, odvisno od zahtevanega tlaka, temperature in kompatibilnosti medija.
