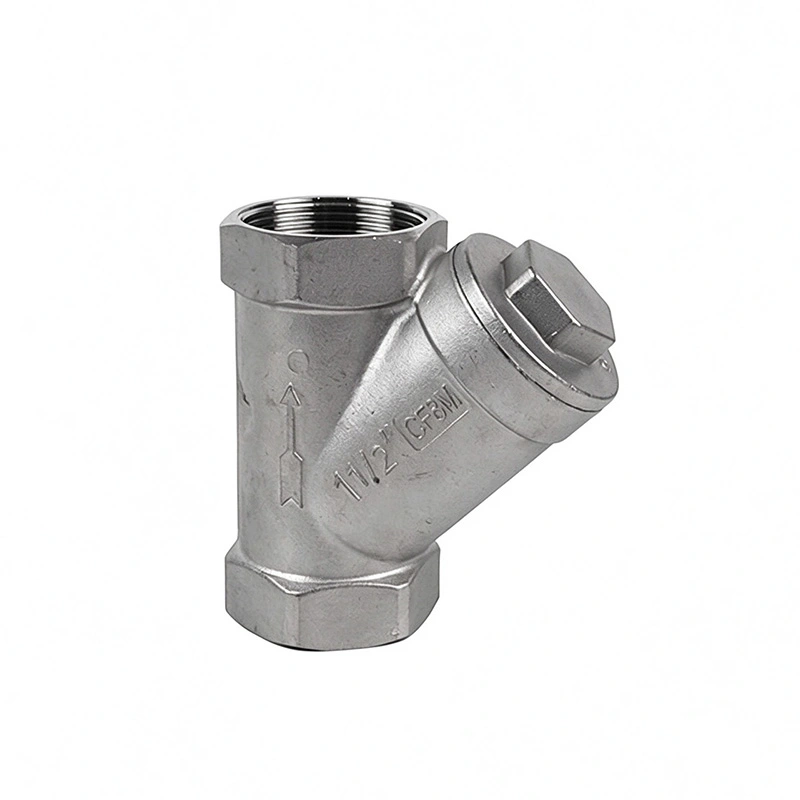

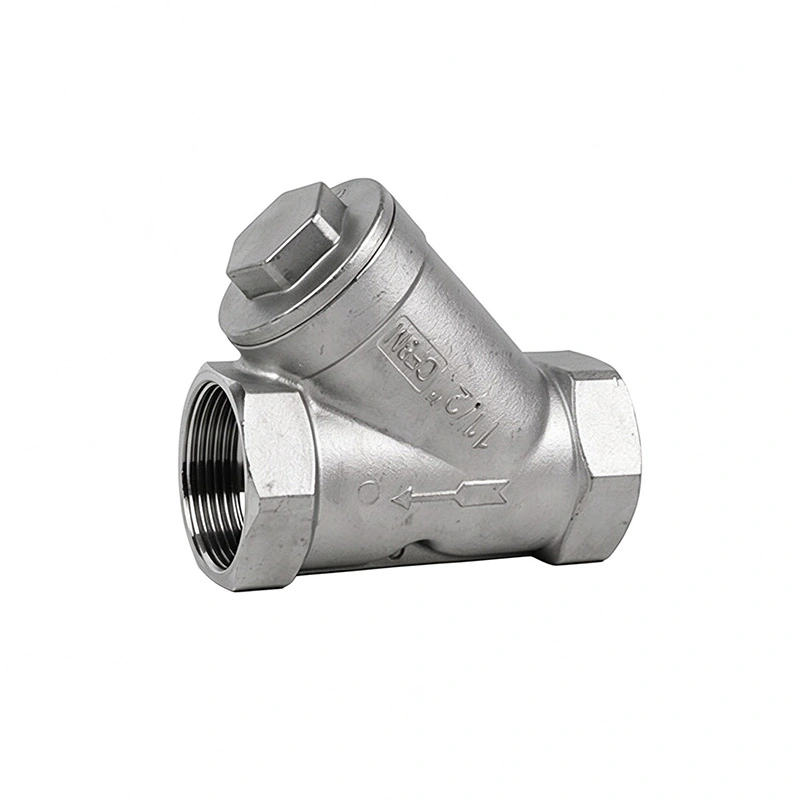

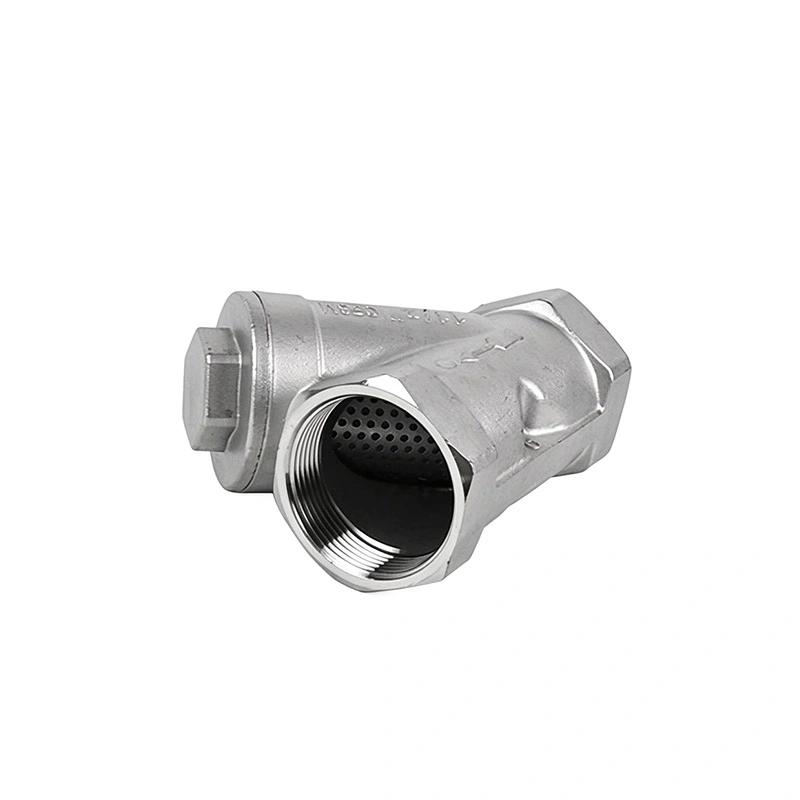

Y-cedilo iz nerjavečega jekla

Y-cedilo iz nerjavečega jekla se uporablja za odstranjevanje suspendiranih trdnih snovi, rje, vodnega kamna in drugih neželenih delcev iz cevi za tekočino, preden dosežejo opremo za nadaljnji tok. Običajno je nameščen pred črpalkami, regulacijskimi ventili, merilniki, toplotnimi izmenjevalniki in drugimi komponentami, na katere lahko vplivajo trdni onesnaževalci.

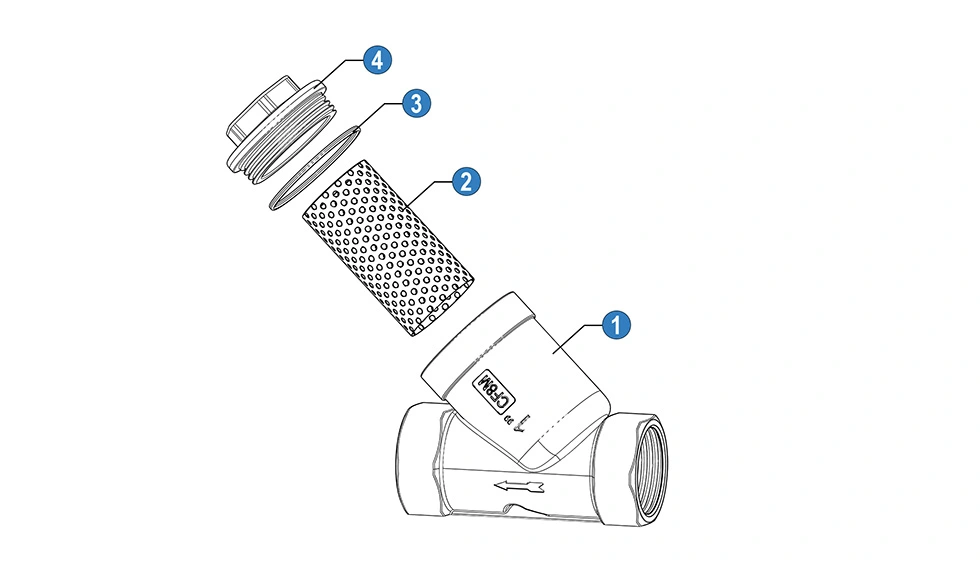

Tekočina vstopi skozi dovod in gre skozi odstranljivo sito, nameščeno v ohišju cedila. Trdne delce zadrži sito, medtem ko filtrirana tekočina nadaljuje skozi izhod. Zaslon lahko odstranite in očistite, ko nakopičene smeti začnejo ovirati pretok.

Rešetko je treba pregledati in očistiti, ko se razlika v tlaku čez cedilo poveča, pretok navzdol zmanjša ali če rutinski pregled pokaže znatno količino zbranih odpadkov. Interval čiščenja je odvisen od čistoče medija in delovnih pogojev.

Pri izbiri je treba upoštevati velikost cevovoda, pretok, delovni tlak, temperaturo, vrsto tekočine in zahtevano raven filtracije. Cedilo mora zagotoviti zahtevano zmogljivost pretoka, ne da bi pri normalnih delovnih pogojih povzročilo čezmerno izgubo tlaka.

Natančnost filtracije je določena z odprtino zaslona ali specifikacijo mreže. Finejše sito lahko zadrži manjše delce, lahko pa povzroči tudi višji padec tlaka in zahteva pogostejše čiščenje. Zato je treba ustrezno sito izbrati glede na velikost delcev, ki jih je treba odstraniti, in zahtevano stopnjo pretoka.

Y-strainers can be used with compatible water, oil, gas and other industrial fluids. Pred izbiro je treba material ohišja, material zaslona, ​​tesnilne komponente, nazivni tlak in nazivno temperaturo preveriti glede na dejanske pogoje delovanja.

ja Smer pretoka mora slediti puščici ali oznaki pretoka na ohišju cedila. Položaj namestitve mora omogočati tudi dostop do komore zaslona za pregled in čiščenje. Pri določeni konfiguraciji je treba upoštevati navodila proizvajalca za namestitev.

Y-cedilo se običajno uporablja za mehansko odstranjevanje trdnih delcev iz cevovoda in je pogosto nameščeno kot zaščitna naprava pred drugo opremo. Filter lahko uporablja finejši ali bolj specializiran filtrirni medij, kadar je potrebna določena stopnja odstranitve delcev. Ustrezna izbira je odvisna od tekočine, velikosti delcev, pretoka in zahtev glede filtracije.

Na izgubo tlaka lahko vpliva velikost filtra, odprtina sita, stopnja pretoka, viskoznost tekočine in količina ostankov, nabranih na situ. Izbira primerne velikosti in čiščenje sita, preden pride do čezmernega umazanije, lahko pomaga vzdrževati zahtevane pogoje pretoka.

Ključne informacije vključujejo nazivno velikost cevi, vrsto povezave, tekoči medij, delovni tlak, delovno temperaturo, pretok, zahtevano natančnost filtracije, material ohišja in specifikacijo zaslona. Za posebne aplikacije je treba potrditi tudi dodatne zahteve, kot so odpornost proti koroziji, orientacija namestitve ali inšpekcijska dokumentacija.
