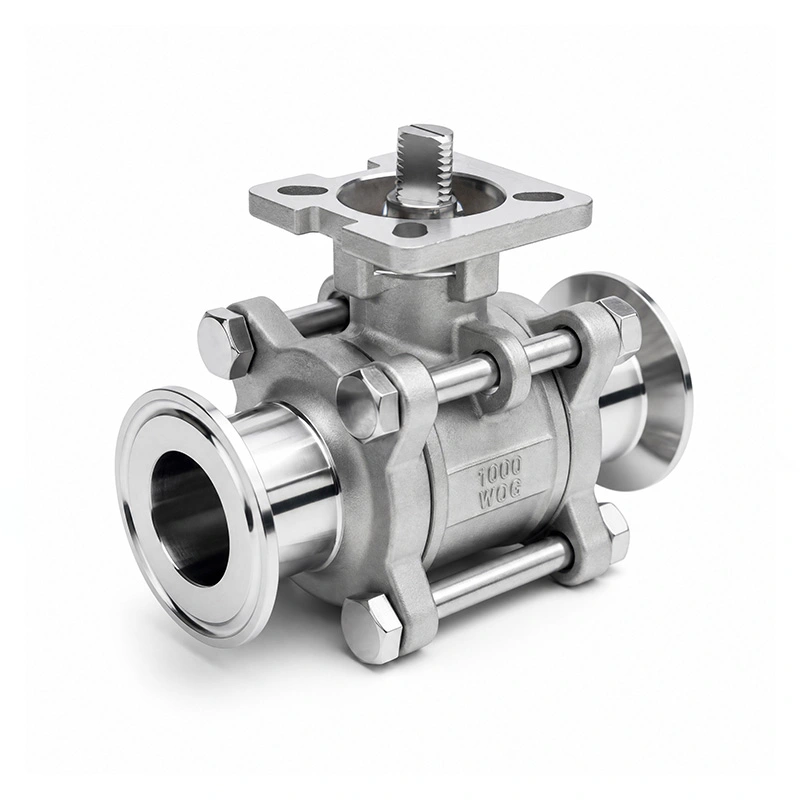

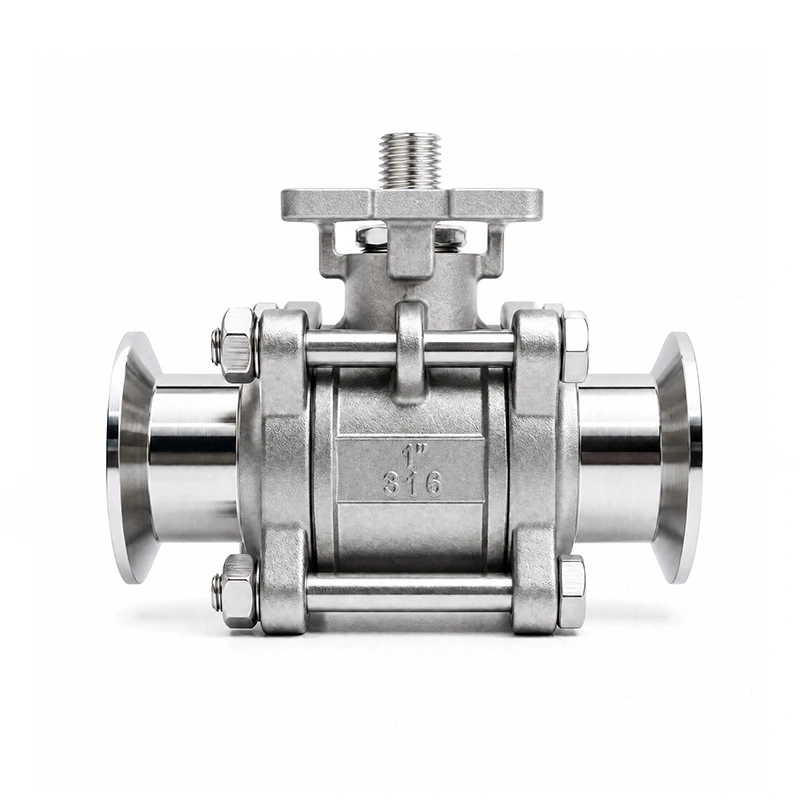

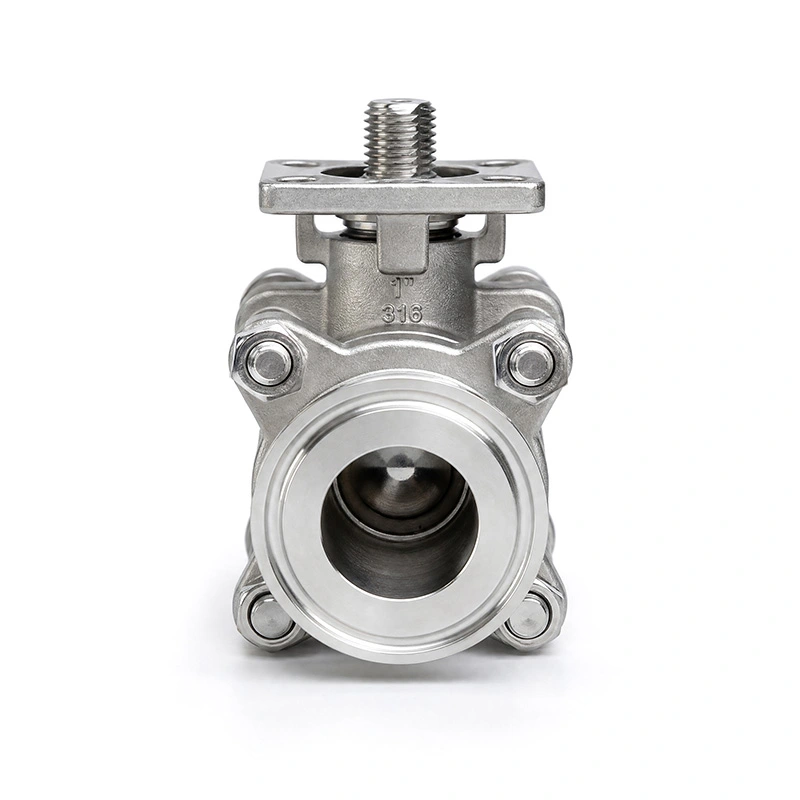

3PC popolnoma inkapsuliran krogelni ventil s tremi objemkami in pritrdilno ploščico ISO 5211

Popolnoma inkapsuliran krogelni ventil s tremi objemkami 3PC z montažno podlogo ISO 5211 uporablja tridelno ohišje ventila s priključki s tremi objemkami za sanitarne in procesne cevne sisteme. Tridelna konstrukcija omogoča dostop do notranjih komponent po izolaciji cevovoda, medtem ko montažna ploščica ISO 5211 zagotavlja standardiziran vmesnik za namestitev pnevmatskega ali električnega aktuatorja. Ta konfiguracija je primerna za sisteme za nadzor tekočin, kjer so potrebni sanitarni priključki in avtomatsko delovanje ventila.

Glavne dimenzije

Ključne značilnosti oblikovanja

Tridelna konstrukcija ventila

Tridelno telo je sestavljeno iz osrednjega dela ventila in dveh končnih delov. Ko je cevovod pravilno izoliran in je ventil razbremenjen, lahko ohišje odprete, da pregledate ali zamenjate notranje komponente. Ta struktura je uporabna za aplikacije, kjer je potrebno redno vzdrževanje sedežev, tesnil ali drugih notranjih delov.

Povezava s tremi sponkami

Priključki s tremi objemkami namesto navojnih ali prirobničnih spojev uporabljajo razporeditev sponk in tesnil. Ta način povezave omogoča namestitev ali odstranitev ventila brez varjenja ventila neposredno v cevovod. Uporabni material tesnila in priključne mere je treba izbrati v skladu s specifikacijo procesnega medija, temperature in cevi.

Montaža aktuatorja ISO 5211

Popolnoma inkapsuliran krogelni ventil s tremi objemkami 3PC z montažno ploščico ISO 5211 je zasnovan z vmesnikom za montažo aktuatorja ISO 5211 na ventil. To omogoča montažo združljivih pnevmatskih ali električnih aktuatorjev neposredno na ventil brez zanašanja na ločeno običajno namestitev. Izbira aktuatorja mora biti usklajena z velikostjo ventila, delovnim momentom in zahtevami za krmiljenje sistema.

Komponente iz nerjavečega jekla 316

Telo je določeno kot ASTM A351 CF8M (316), medtem ko sta krogla in steblo določena kot ASTM A182 F316. Ti materiali iz nerjavečega jekla so primerni za vrsto aplikacij industrijskih tekočin, kjer sta pomembna združljivost materiala in odpornost proti koroziji. Sedež RPTFE združuje PTFE s 15 % polnila in ga je treba pred izbiro oceniti glede na dejanski medij in delovno temperaturo.

Aplikacije

Popolnoma inkapsuliran krogelni ventil s tremi objemkami 3PC z montažno podlogo ISO 5211 se lahko uporablja v cevovodnih sistemih, ki zahtevajo kompakten zaporni ventil, sanitarne priključke in izbirno avtomatizirano aktiviranje. Tipična področja uporabe vključujejo:

Splošna obdelava tekočin

Ravnanje s kemičnimi tekočinami

Objekti za čiščenje vode

Lahka industrijska proizvodnja

Avtomatizirani cevni sistemi

Namestitev in delovanje

Namestitev s tremi sponkami

Pred namestitvijo preverite, ali velikost ventila, priključne mere, material tesnila in zahteve glede tlaka in temperature ustrezajo specifikaciji cevovoda. Postavite ventil med soparne priključke Tri-clamp, namestite ustrezno tesnilo in pritrdite spoj z objemko. Priključek je treba preveriti glede pravilne poravnave, preden je sistem pod tlakom.

Namestitev aktuatorja

Montažna ploščica ISO 5211 zagotavlja vmesnik za združljive pnevmatske ali električne aktuatorje. Pred namestitvijo preverite vzorec vgradnje aktuatorja, dimenzije gredi in zahtevani obratovalni moment. Pogon je treba namestiti in nastaviti v skladu z navodili proizvajalca ventila in pogona.

Vzdrževanje

Pred vzdrževanjem izolirajte ventil od cevovoda in sprostite ves preostali tlak. Tridelna konstrukcija omogoča odpiranje telesa ventila za pregled krogle, sedežev, stebla in tesnilnih komponent. Zamenjajte obrabljene komponente z ustreznimi deli in preverite stanje tesnjenja in delovanja ventila, preden ga vrnete v uporabo.

Premisleki pri izbiri

Pri izbiri tega ventila za nov cevni sistem upoštevajte delovni medij, tlak, temperaturo, velikost cevi, priključne mere in zahtevan način aktiviranja. Preveriti je treba združljivost sedeža ventila in tesnilnih materialov s procesno tekočino. Za avtomatizirane aplikacije je treba aktuator izbrati glede na obratovalni moment ventila in krmilne zahteve sistema.

pogosta vprašanja

V1: Za kaj se uporablja 3PC popolnoma inkapsuliran krogelni ventil s tremi objemkami in pritrdilno ploščico ISO 5211?

3PC popolnoma inkapsuliran krogelni ventil s tremi objemkami in montažno ploščico ISO 5211 se uporablja za vklop/izklop tekočine v cevovodnih sistemih, kjer so potrebni tridelno ohišje ventila, priključek s tremi objemkami in vmesnik za montažo aktuatorja. Lahko se konfigurira za ročno upravljanje ali kombinira z ustreznim pnevmatskim ali električnim aktuatorjem za avtomatsko krmiljenje.

V2: Kaj ponuja montažna ploščica ISO 5211?

Montažna ploščica ISO 5211 zagotavlja standardiziran vmesnik za montažo aktuatorja. Združljive pnevmatske ali električne aktuatorje je mogoče namestiti v skladu z veljavnimi montažnimi merami ISO 5211, odvisno od velikosti aktuatorja in zahtev glede navora ventila.

V3: Kakšne so prednosti tridelne konstrukcije?

Tridelna konstrukcija omogoča dostop do notranjih komponent ventila, potem ko je cevovod izoliran in v njem ni tlaka. To lahko poenostavi pregled in zamenjavo sedežev, tesnil in drugih servisnih komponent v primerjavi s popolnoma zaprtim ohišjem iz enega kosa.

V4: Kateri materiali so uporabljeni za ta ventil?

Telo je ASTM A351 CF8M (316), medtem ko sta krogla in steblo ASTM A182 F316. Sedež je RPTFE (PTFE+15%fv). Druge konfiguracije materiala so na voljo na zahtevo.

V5: Ali se lahko ta ventil uporablja s pnevmatskimi ali električnimi pogoni?

ja Montažni vmesnik ISO 5211 je zasnovan za namestitev aktuatorja. Ustrezen aktuator je treba izbrati glede na velikost ventila, delovni navor, tlak, temperaturo in zahteve krmilnega sistema.

V6: Kaj je treba preveriti pred naročilom?

Potrdite zahtevano velikost ventila, priključne mere, delovni tlak, temperaturo, procesni medij, material sedeža in način aktiviranja. Pri avtomatiziranih sistemih je treba potrditi tudi vzorec namestitve aktuatorja in zahtevani navor.
