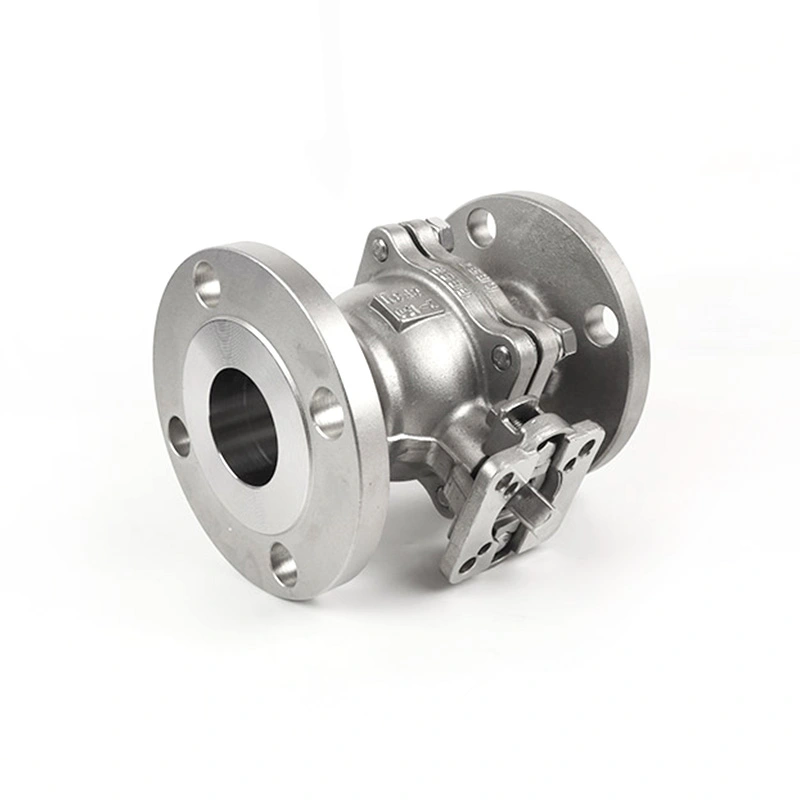

Krogelni ventil s prirobnico ANSI razreda 150 z osnovo ISO 5211 za aktuator

Za avtomatizirano izolacijo cevovoda se mora konfiguracija ventila ujemati s standardom cevovoda, tlačnim razredom, priključnimi dimenzijami in vmesnikom aktuatorja. Prirobnični krogelni ventil ANSI razreda 150 z osnovo ISO 5211 za aktuator združuje prirobnični priključek razreda 150 z montažnim vmesnikom ISO 5211, kar omogoča konfiguracijo ventila za ročno upravljanje ali vrtljivo pnevmatsko in električno proženje. Dejansko kombinacijo ventila in aktuatorja je treba izbrati glede na zahtevani navor, pogoje delovanja in konfiguracijo cevovoda.

Shangtai proizvaja industrijske krogelne ventile v Wenzhou, Zhejiang, Kitajska. Proizvodnja zajema strojno obdelavo, sestavljanje in tlačno testiranje, pri čemer so zahteve glede materiala in dimenzij preverjene v skladu z veljavno specifikacijo izdelka. Risbe, zahteve glede materialov in informacije o pogonu je mogoče pregledati, ko je potrebna posebna konfiguracija ventila.

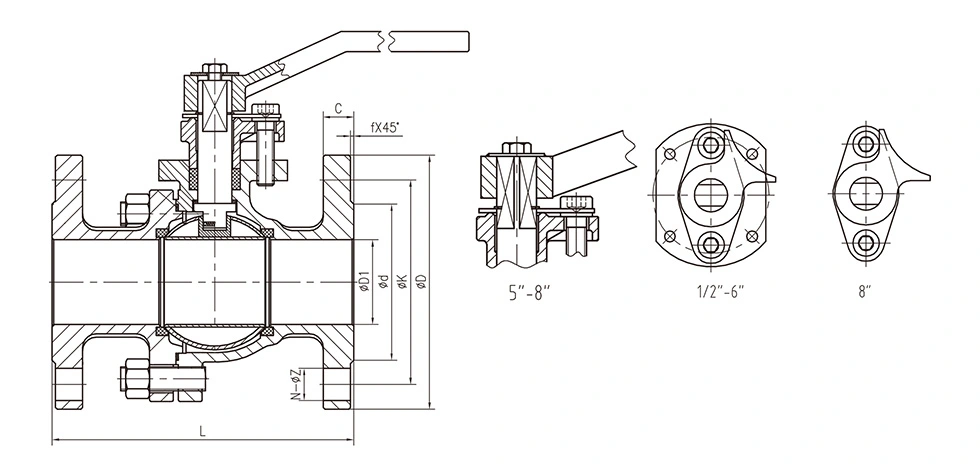

Glavne dimenzije

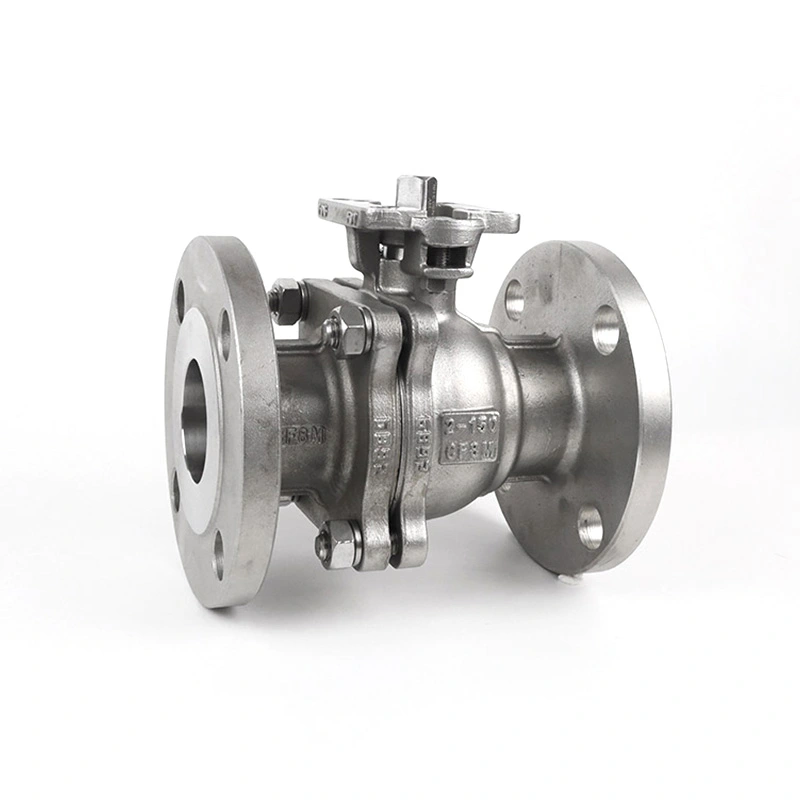

Konstrukcija ventila in vmesnik aktuatorja

Ventil uporablja ohišje s prirobnico za povezavo z združljivimi RF cevovodnimi prirobnicami. Telo iz nerjavečega jekla 316, krogla F316 in steblo F316, navedeni v glavni specifikaciji, zagotavljajo konfiguracijo primarnega materiala, medtem ko je sedež RPTFE namenjen aplikacijam, kjer je material sedeža združljiv z delovnim medijem in temperaturo.

Montažna osnova ISO 5211 zagotavlja standardiziran vmesnik za pritrditev združljivih vrtljivih pogonov ali vmesno montažo. ISO 5211 določa dimenzije prirobnice za pritrditev aktuatorja in pogonske komponente, zato je treba vmesnik aktuatorja uskladiti z velikostjo vgradnje ventila in zahtevanim obratovalnim navorom, ne pa izbrati samo glede na velikost ventila.

Za avtomatsko storitev je treba pred montažo potrditi navor ventila, izhod aktuatorja, montažni vmesnik, smer vrtenja in razpoložljivo napajanje ali dovod zraka. Končna stikala, elektromagnetni ventili, pozicionerji in drugi krmilni dodatki se lahko izberejo glede na sistem avtomatizacije.

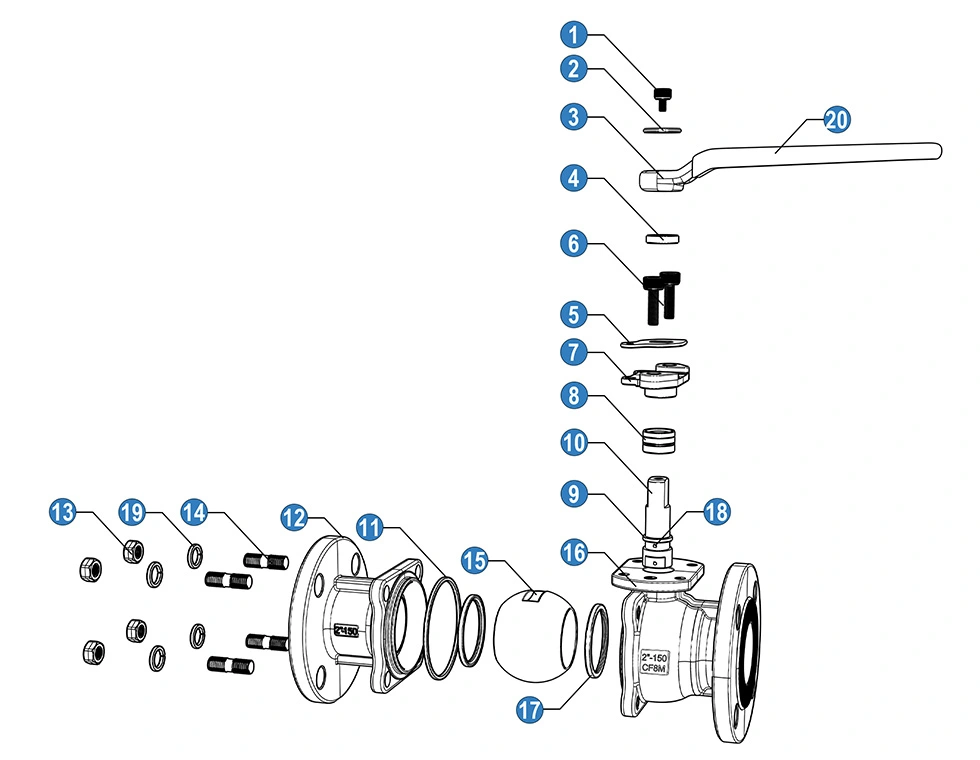

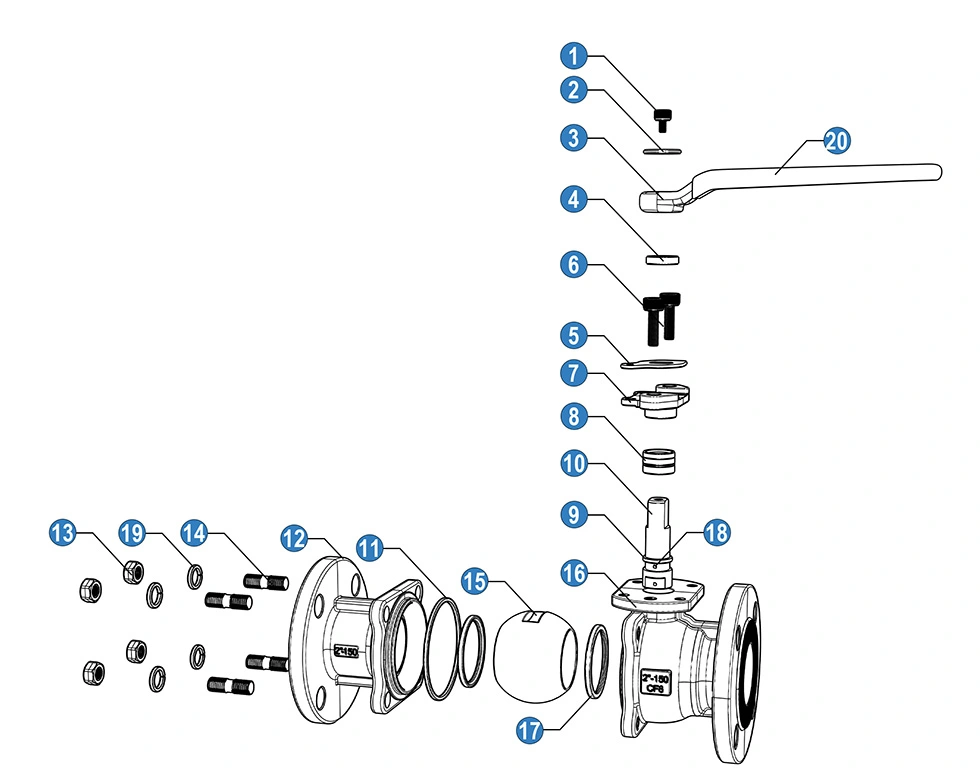

Materiali in konfiguracija komponent

Zgornji seznam komponent predstavlja eno konfiguracijo materiala. Specifikacija izdelka zagotavlja tudi konfiguracijo iz nerjavečega jekla 316, kar omogoča izbiro omočenih komponent glede na zahtevano odpornost proti koroziji in pogoje delovanja. Izbor materiala je treba potrditi glede na dejanske specifikacije nakupa in zahteve glede združljivosti tekočin.

Splošne mere:

Ključne značilnosti

Prirobnični cevovodni priključek razreda 150

RF končna konfiguracija s prirobnico zagotavlja vijačno povezavo med ventilom in cevovodom. Velikost prirobnice, razporeditev lukenj za vijake, vrsto obloge in sorodne dimenzije je treba pred namestitvijo uskladiti s prirobnico cevovoda. ASME B16.5 pokriva cevne prirobnice in priključke s prirobnicami od NPS 1/2 do NPS 24 in vključuje dimenzije prirobnic razreda 150 ter zahteve glede tlaka in temperature.

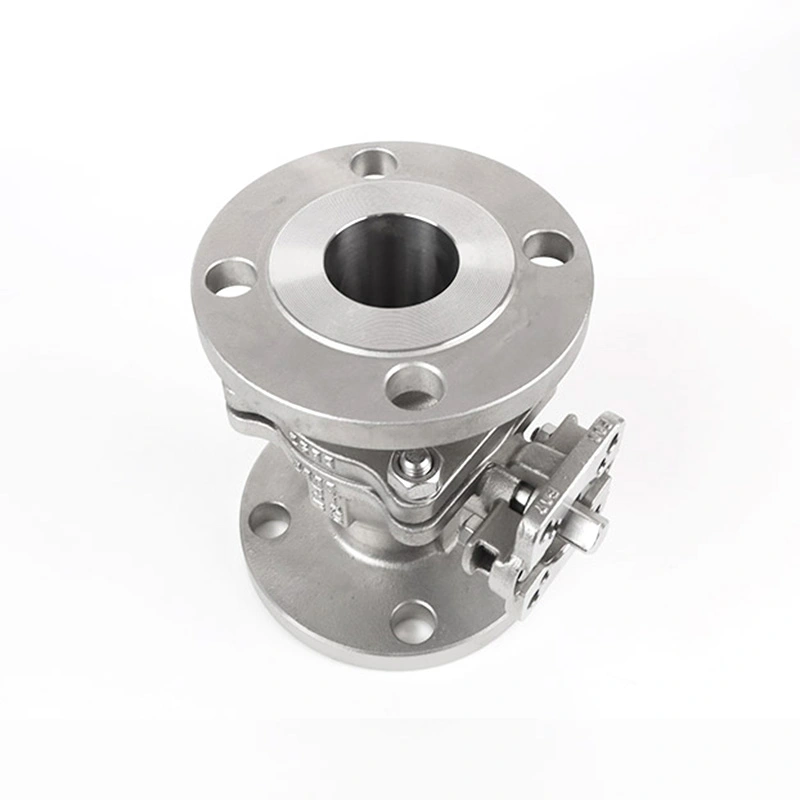

Montaža aktuatorja ISO 5211

Vmesnik za montažo aktuatorja je namenjen za obratno avtomatizacijo. ISO 5211 opredeljuje dimenzije priključnega vmesnika in dimenzije pogonskih komponent, ki se uporabljajo za povezavo združljivih aktuatorjev z industrijskimi ventili. Montažno velikost in moč pogona je zato treba preveriti skupaj z delovnim momentom ventila.

Tlačne mejne komponente iz nerjavečega jekla

Glavna specifikacija uporablja ASTM A351 CF8M (316) za telo, ASTM A182 F316 za kroglo in steblo ter RPTFE za sedež. Ta kombinacija materialov se lahko upošteva za vodo, olje, plin in druge združljive medije, kjer izbrani materiali izpolnjujejo zahtevane kemijske in temperaturne pogoje.

Četrtinski vklop/izklop

Krogelni ventil uporablja četrtobratni mehanizem za premikanje med odprtim in zaprtim položajem. Namenjen je predvsem izolacijski storitvi in ​​ne neprekinjenemu dušenju. Če je potrebna regulacija pretoka, je treba pred izbiro oceniti primernost ventila, sedeža in delovnih pogojev.

Antistatična konstrukcija

Seznami materialov vključujejo antistatično napravo za konfiguracijo ventila. Kadar aplikacija zahteva antistatične lastnosti, je treba celotno specifikacijo ventila in veljavne zahteve za testiranje potrditi z dokumentacijo naročila.

Tipične aplikacije

Priprava vode:Primerno za izolacijo združljivih vodnih vodov, procesne opreme in drsnikov za obdelavo, kjer je potrebna prirobnična povezava.

Naftni in plinski sistemi:Velja za združljive naftovode in plinovode ter opremo, ko materiali ventilov, tlačni razred in konfiguracija tesnjenja izpolnjujejo servisne zahteve.

Kemična obdelava:Lahko se uporablja za izolacijo procesne tekočine, če so materiali telesa, krogle, stebla, sedeža in tesnila kemično združljivi z medijem.

Industrijska procesna oprema:Vmesnik za montažo aktuatorja omogoča vgradnjo ventila v avtomatske drsnike, razdelilnike in opremo, ki zahteva daljinsko upravljanje odpiranja/zapiranja.

Splošna izolacija cevovoda:Primerno za industrijske cevovodne sisteme, ki zahtevajo krogelni ventil s prirobnico razreda 150 in ročno ali avtomatsko zapiranje.

Izbira aktuatorja

Izbira aktuatorja mora temeljiti na zahtevanem delovnem momentu ventila in ne samo na nazivni velikosti cevi. Velikost ventila, material sedeža, diferenčni tlak, medij, temperatura in delovna frekvenca lahko vplivajo na zahtevani navor.

Za pnevmatsko proženje preverite razpoložljiv zračni tlak, izhodni navor aktuatorja, položaj napake in krmilne dodatke. Za električno proženje preverite zahtevani navor, napajanje, delovni cikel in zahteve glede povratnih informacij. Montažni vmesnik ISO 5211 mora prav tako ustrezati izbranemu aktuatorju in sklopki.

Premisleki glede izbire in namestitve

Pred naročilom potrdite nazivno velikost, razred tlaka Class 150, dimenzije prirobnice, RF oblogo, delovni tlak, temperaturo, medij in zahtevane materiale ohišja in obloge. Za avtomatizirane ventile navedite vrsto pogona, zahtevani navor, montažni vmesnik in zahteve za nadzor.

Pred namestitvijo preglejte površine prirobnic in konce ventila glede poškodb ali kontaminacije. Pravilno poravnajte nasprotne prirobnice in enakomerno privijte vijake z uporabo ustreznega tesnila in veljavnega postopka namestitve. Izogibajte se siljenju cevovoda v poravnavo skozi telo ventila.

Po namestitvi pogona preverite smer vrtenja in meje odprtja/zapiranja, preden začnete uporabljati ventil. Težke aktuatorje ali menjalnike je treba po potrebi ustrezno podpreti, da se čezmerne zunanje obremenitve ne prenesejo na vmesnik za montažo ventila.

Previdnostni ukrepi pri uporabi

Delujte z ventilom v predpisanih mejah tlaka in temperature. Vrednosti 285PSI v tabeli izdelkov ne bi smeli obravnavati kot univerzalnega dovoljenega tlaka za vsako velikost in temperaturo; veljavno oceno tlaka in temperature je treba potrditi za dejansko konfiguracijo.

Pred zagonom izperite cevovod, da zmanjšate možnost, da bi umazanija vstopila v ventil in poškodovala sedež ali tesnilne površine.

Ne uporabljajte krogelnega ventila za neprekinjeno dušenje, razen če je bila uporaba tehnično ocenjena za izbrani sedež in pogoje delovanja.

Pred vzdrževanjem izolirajte in sprostite tlak v cevovodu ter potrdite, da je ventil varen za uporabo. Pri avtomatiziranih ventilih odklopite ali izolirajte vir napajanja ali krmiljenja aktuatorja, kot zahteva veljavni vzdrževalni postopek.

Inšpekcija kakovosti in dokumentacija

Pregled proizvodnje lahko zajema preverjanje materiala, pregled dimenzij, sestavljanje karoserije in tlačno testiranje v skladu z veljavnimi zahtevami izdelka in naročila. API 598 se uporablja za zahteve glede pregledovanja in testiranja ventilov, medtem ko ASME B16.34 obravnava ustrezne zahteve glede oblikovanja ventilov, tlaka in temperature ter dimenzijskih zahtev.

Za projekte, ki zahtevajo sledljivost, je treba pred proizvodnjo potrditi razred materiala, specifikacijo ventila, preskusne zahteve in konfiguracijo aktuatorja. Shangtai lahko pregleda tehnične risbe in informacije o aplikaciji, ko projekt zahteva poseben ventil in konfiguracijo avtomatizacije.

pogosta vprašanja

1. Za kaj se uporablja krogelni ventil s prirobnico ANSI razreda 150 z osnovo ISO 5211 za aktuator?

Krogelni ventil s prirobnico razreda ANSI 150 z osnovo ISO 5211 za aktuator se uporablja za vklop/izklop izolacije v industrijskih cevovodnih sistemih, kjer sta potrebna prirobnična povezava razreda 150 in vmesnik delno vrtljivega aktuatorja. Konfigurira se lahko za ročno ali avtomatizirano krmiljenje, odvisno od velikosti ventila, delovnega navora in sistemskih zahtev.

2. Kakšna je razlika med oceno razreda 150 in največjim tlakom, navedenim v tabeli?

Razred 150 je oznaka za razred tlaka, medtem ko je navedenih 285PSI največja vrednost tlaka, specifična za izdelek. Dovoljeni delovni tlak je treba potrditi glede na velikost ventila, material, temperaturo in veljavno oceno tlaka in temperature, namesto da bi predpostavili, da ena vrednost tlaka velja za vse delovne pogoje.

3. Kateri pogon je mogoče namestiti na ventil?

Pnevmatski in električni pogoni se lahko upoštevajo, če se njihov vmesnik za montažo in izhodni navor ujemata z ventilom. Za ustrezno konfiguracijo se lahko upošteva tudi hidravlični pogon. Izbira aktuatorja mora vključevati navor, vrtenje, napajanje ali dovod zraka in zahteve glede krmiljenja.

4. Zakaj se za sedež ventila uporablja RPTFE?

RPTFE je določen kot material sedeža v dobavljeni konfiguraciji izdelka. Njegova primernost je odvisna od delovnega medija, tlaka in temperature. Če uporaba vključuje agresivne kemikalije ali temperature zunaj navedenega razpona, je treba pred izbiro pregledati sedež in tesnilne materiale.

5. Kaj je treba potrditi pred naročilom krogelnega ventila s prirobnico?

Potrdite velikost ventila, oceno razreda 150, standard in oblogo prirobnice, medij, tlak, temperaturo, kombinacijo materialov in način delovanja. Za avtomatiziran ventil je treba navesti tudi vrsto pogona, navor, velikost vgradnje po ISO 5211 in zahteve za nadzor.

6. Ali je mogoče zamenjati material ventila iz nerjavečega jekla 316?

Druge konfiguracije materiala se lahko upoštevajo glede na aplikacijo. Pri izbiri materiala je treba upoštevati pogoje korozije, tlak, temperaturo in združljivost z delovnim medijem. Končni materiali ohišja, krogle, stebla in sedeža morajo biti pred proizvodnjo potrjeni v specifikaciji izdelka.
