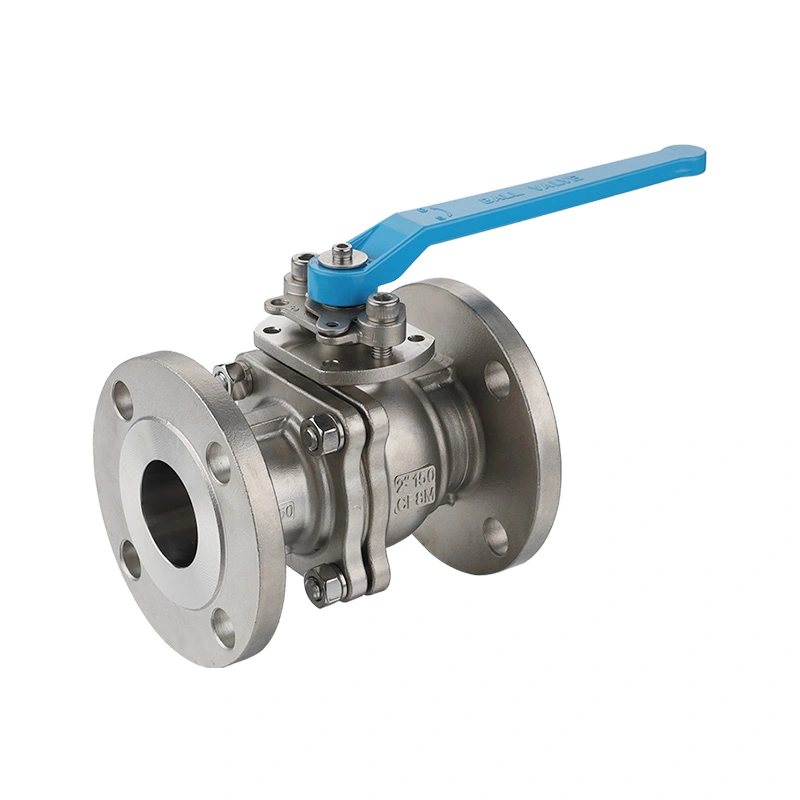

Krogelni ventil s prirobnico iz nerjavečega jekla ANSI 150LB

Krogelni ventil s prirobnico iz nerjavečega jekla ANSI 150LB je krogelni ventil iz nerjavečega jekla s prirobničnimi končnimi priključki, zasnovan za cevne sisteme, ki uporabljajo tlačni razred ASME razreda 150. Uporablja kroglo, ki se vrti za četrt obrata, za zagon ali zaustavitev pretoka združljivih tekočin in se običajno uporablja za vklop/izklop izolacije v industrijskih cevovodnih sistemih.

ANSI 150LB se nanaša na tlačni razred ASME Class 150. Dejanski dovoljeni delovni tlak je odvisen od velikosti ventila, materiala, delovne temperature in veljavne vrednosti tlak/temperatura. Konstrukcija iz nerjavečega jekla zagotavlja ohišje ventila, odporno proti koroziji, in se lahko določi z materiali, kot je nerjavno jeklo 304 ali 316, glede na uporabo.

Prirobnični priključek omogoča privijanje ventila neposredno na ustrezne prirobnice cevovoda, kar zagotavlja praktičen način povezovanja za industrijske cevne sisteme in olajša prihodnje preglede ali vzdrževanje. Mehanizem krogelnega ventila omogoča hitro četrtobratno delovanje za odpiranje in zapiranje cevovoda.

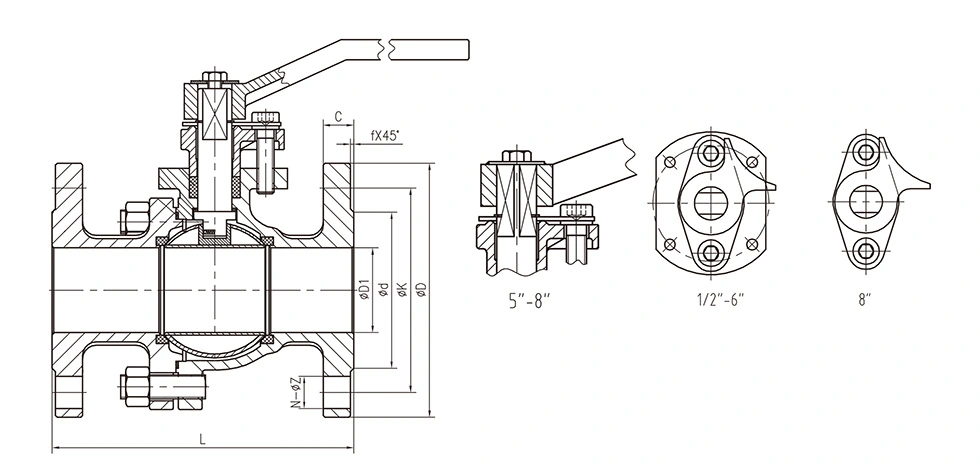

Glavne dimenzije

Splošne mere:

Industrijske aplikacije

Naš krogelni ventil s prirobnico iz nerjavečega jekla ANSI 150LB uporablja edinstven tristopenjski sistem tesnjenja stebla, optimiziran za visokociklično delovanje, nihanje tlaka in delovni pogoji plinastega medija. Zagotavlja stabilnost brez puščanja in izjemno zmogljivost proti utrujenosti za različne industrijske tekočinske sisteme:

Naftna in kemična industrija

Primerno za procesne cevovode, odcepe in prenos plina na lahka goriva. Večstopenjsko tesnilo stebla zanesljivo preprečuje puščanje vnetljivih in eksplozivnih medijev pod nihajočim tlakom.

Posebni plinski sistemi

Idealen za visokotlačne zanke dušika, kisika, vodika in stisnjenega zraka, ki se pogosto uporabljajo v plinu za lasersko rezanje dobava, bencinska črpalka in plinovodi s pogostim zagonom in zaustavitvijo.

Energetika in toplotna tehnika

Uporablja se za cevovode elektrarn in pomožne tekočinske vode. Odporen je na staranje tesnila, ki ga povzroča izmenično temperatura in tlak, kar zagotavlja dolgoročno stabilno delovanje.

Farmacevtska in fina kemična industrija

Zagotavlja tesno izolacijo za korozivne in čiste procesne tekočine. Dvosmerna zasnova tesnjenja se izogiba mediju puščanje in zunanja kontaminacija, ki izpolnjuje visoke varnostne in sanitarne standarde.

Splošni industrijski in hidravlični sistemi

Popoln za tlačne preskusne mize in avtomatizirano tekočinsko opremo. Odlično delovanje proti utrujenosti se prilagaja pogosto preklapljanje in delovni scenariji impulznega tlaka.

Zakaj izbrati Shangtai?

Ekskluziven 3-stopenjski sistem tesnjenja stebla

Opremljen s piramidalnim samozateznim primarnim tesnilom, sekundarnim tesnilom O-obroč iz vitona in vzmetnim V-obročem Belleville terciarni pečat. Njegovo samoizboljšano tesnjenje kompenzira obrabo in toplotno deformacijo ter odstrani steblo puščanje med dolgotrajnim delovanjem z visokim ciklom.

Dvosmerna zaščitna struktura

Nadgrajen sistem tesnjenja preprečuje notranje uhajanje medija in blokira zunanji prah, vlago in nečistoče iz vstop v ventil, kar učinkovito podaljša življenjsko dobo in zniža stroške vzdrževanja.

Standardizirana ameriška standardna produkcija

Izdelano in testirano po API 608 / ISO 17292, ASME B16.34 in API 598. Skladno z ASME B16.5 (prirobnica) in ASME Standardi B16.10 (face-to-face), ki zagotavljajo popolno združljivost z globalnimi industrijskimi projekti.

Proti utrujenosti in varna struktura

Ojačano telo ventila vzdrži pulzni tlak in hude tlačne sunke brez deformacij. Vgrajena zaščita proti izpihovanju struktura stebla odpravlja varnostne nevarnosti zaradi nadtlaka.

Statično prevodna protistatična zasnova

Prihaja s profesionalno antistatično strukturo, ki nenehno prevaja statično elektriko, ki nastane zaradi trenja med srednjim in notranjim delom. Preprečuje kopičenje statične elektrike in nevarnost iskrenja ter zagotavlja varno delovanje cevovodi za vnetljive, eksplozivne in plinaste medije, ki so v skladu z industrijskimi varnostnimi specifikacijami.

Malo vzdrževanja in stroškovno učinkovito

Optimiziran za scenarije pogostega preklapljanja z vrhunskim delovanjem proti utrujenosti. Zmanjša čas izpada opreme in pogostost zamenjave, kar zmanjšuje dolgoročne obratovalne stroške v primerjavi z običajnimi ventili z enim tesnilom.

Ekskluzivna servisna podpora

Podprite lasersko prilagojen logotip in oblikovanje embalaže

Zagotavljanje storitev OEM/ODM

V celoti pregledan pred odhodom iz tovarne, s priloženim poročilom o pregledu kakovosti

Izbirne dodatne storitve, kot sta zaščita pred trkom in ojačana embalaža za pomorski tovor

pogosta vprašanja

1. Kaj pomeni ANSI 150LB za krogelni ventil s prirobnico iz nerjavečega jekla?

ANSI 150LB se nanaša na razred tlaka ASME razreda 150, ki se uporablja za ventil in njegovo prirobnično povezavo. Dejanski dovoljeni delovni tlak je odvisen od velikosti ventila, materiala, delovne temperature in veljavne vrednosti tlak/temperatura.

2. Kateri standardi prirobnic so na voljo za ta krogelni ventil?

Standarde prirobnic je mogoče izbrati glede na cevovodni sistem in zahteve projekta. Običajne konfiguracije lahko vključujejo prirobnice ASME B16.5, medtem ko je za posebne aplikacije mogoče upoštevati druge standarde prirobnic.

3. Katere materiale iz nerjavečega jekla je mogoče uporabiti za ventil?

Običajni materiali ohišja vključujejo nerjaveče jeklo 304 in 316, pri čemer je določen razred izbran glede na delovni medij, temperaturo, tlak in pogoje korozije. Druge kombinacije materialov so lahko na voljo na zahtevo.

4. Katere medije lahko prenese krogelni ventil s prirobnico iz nerjavečega jekla ANSI 150LB?

Ventil se lahko uporablja za vodo, olje, plin in druge združljive industrijske tekočine. Telo ventila, kroglo, sedež in tesnilne materiale je treba izbrati glede na kemično združljivost, tlak in temperaturo dejanskega medija.

5. Ali je ta krogelni ventil s prirobnico primeren za uporabo pri visokih temperaturah?

Veljavno temperaturno območje je odvisno od materialov ventila, materiala sedeža in ocene tlaka in temperature. Pri izbiri ventila je treba potrditi dejansko delovno temperaturo, da zagotovite, da je konfiguracija primerna za predvidene pogoje delovanja.

6. Ali je ventil lahko dobavljen s pnevmatskim ali električnim pogonom?

ja Krogelni ventil s prirobnico je mogoče konfigurirati za ročno, pnevmatsko ali električno delovanje glede na velikost ventila, zahtevani delovni moment in krmilni sistem. Pogon mora biti ustrezno prilagojen ventilu in dejanskim pogojem delovanja.

7. Katere informacije so potrebne za izbiro pravilnega krogelnega ventila s prirobnico?

Ključne informacije o izbiri vključujejo nazivno velikost ventila, razred tlaka, standard prirobnice, delovni medij, delovni tlak, temperaturo, zahtevani material in način delovanja. Pri določitvi ustrezne konfiguracije lahko pomagajo tudi risbe cevovoda ali podrobnosti o aplikaciji.

8. Ali je mogoče krogelni ventil s prirobnico iz nerjavečega jekla prilagoditi?

ja Razrede materialov, specifikacije prirobnic, materiale za sedeže in tesnila, delovanje ventila in druge podrobnosti konfiguracije je mogoče izbrati glede na zahteve projekta. Risbe ali tehnične specifikacije je mogoče pregledati pred proizvodnjo.
