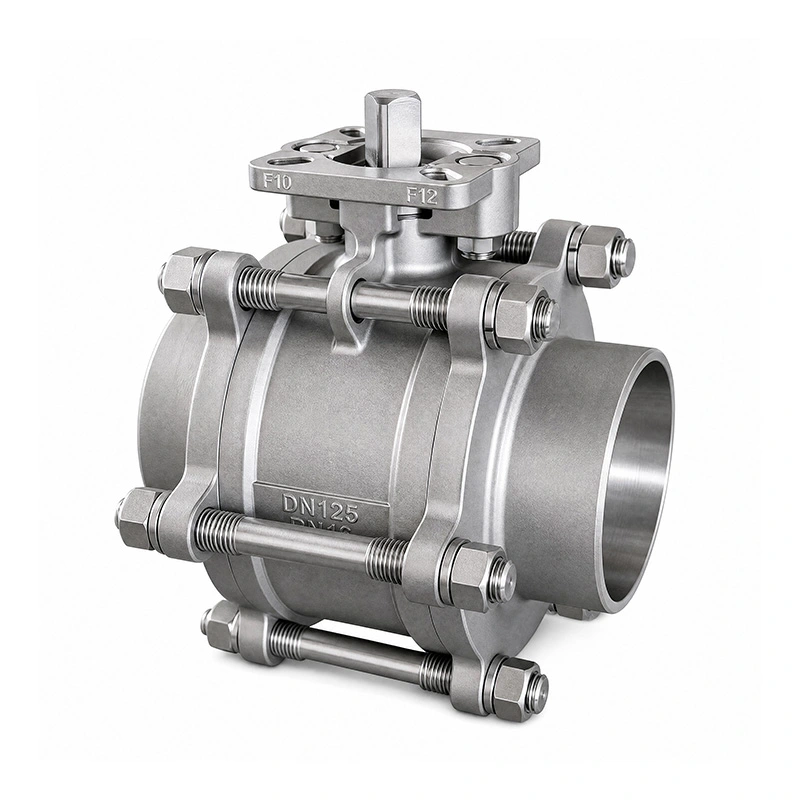

3PC sočelno varjeni konci krogličnega ventila iz nerjavečega jekla, podaljšano steblo

Podaljšano steblo krogličnega ventila iz nerjavečega jekla 3PC s sočelno varjenimi konci ima sočelno varjene konce za trajno povezavo s cevovodom in podaljšano steblo za aplikacije, kjer mora biti delovna točka ventila nameščena stran od cevi. Tridelno ohišje omogoča dostop do notranjih komponent za vzdrževanje, medtem ko montažna ploščica ISO 5211 podpira neposredno namestitev pnevmatskih ali električnih aktuatorjev.

Glavne dimenzije

Lastnosti izdelka

1. Čelno zvarjen priključek cevovoda

Ventil uporablja sočelno varjene konce, izdelane v skladu z ASME B16.25. Varjenje ventila neposredno v cevovod zagotavlja fiksno povezavo brez navojnih ali prirobničnih spojev, zaradi česar je ta konfiguracija primerna za trajne industrijske cevne instalacije.

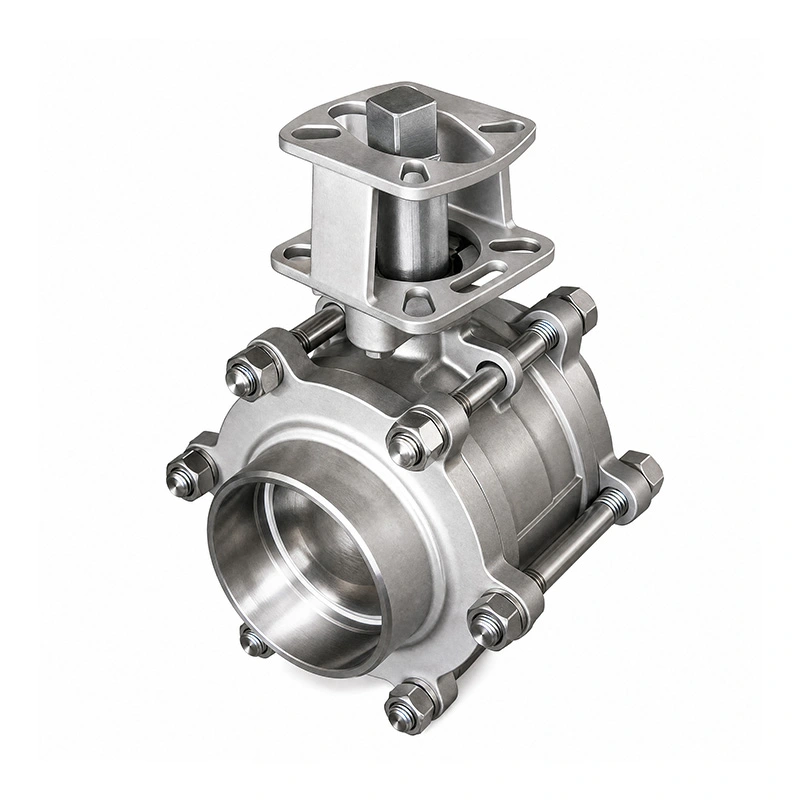

2. Razširjena konfiguracija stebla

Podaljšano steblo zagotavlja dodatno delovno zračnost med ročajem ali aktuatorjem in cevovodom. Uporaben je, kadar izolacija, razporeditev cevi ali pogoji namestitve omejujejo dostop do standardnega stebla ventila.

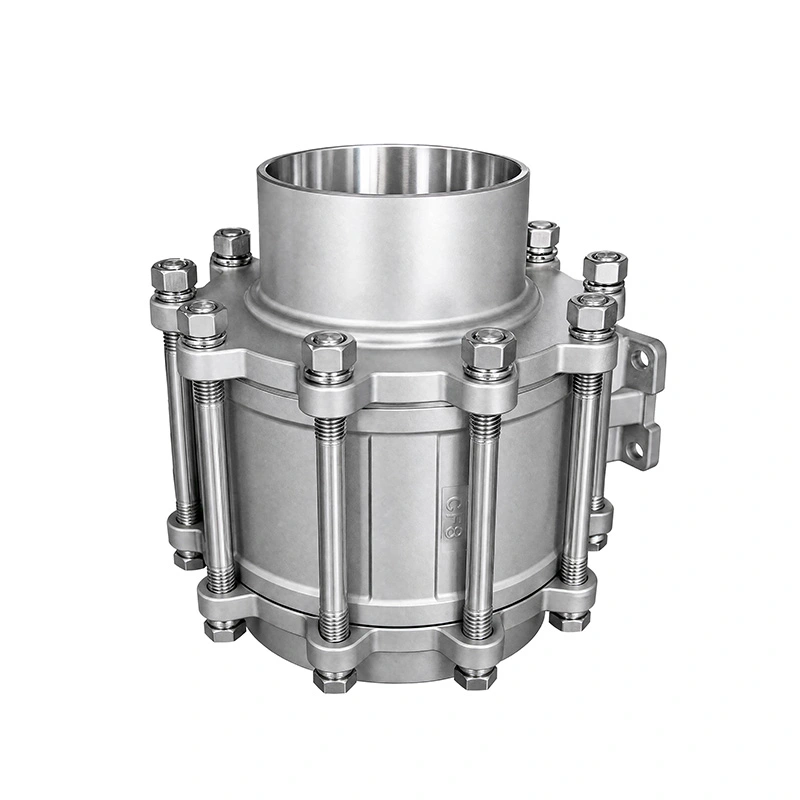

3. Tridelno ohišje za vzdrževanje

Tridelna konstrukcija omogoča dostop do notranjih komponent ventila, ko je potreben pregled ali zamenjava. Sedež in tesnilne komponente je mogoče servisirati brez zamenjave celotnega sklopa ventila.

4. Konstrukcija ventila iz nerjavečega jekla

Podaljšano steblo krogličnega ventila iz nerjavečega jekla s sočelno varjenimi konci 3PC uporablja ASTM A351 CF8M (316) za telo in ASTM A182 F316 za kroglo in steblo. Sedež RPTFE je določen za navedeno temperaturno območje od -25 ℃ do 150 ℃.

Montaža aktuatorja

Ventil je opremljen z montažno podlogo ISO 5211 za neposredno namestitev pogona. Pnevmatske ali električne pogone je mogoče izbrati glede na velikost ventila, delovni navor in zahteve glede krmiljenja. Vmesnik za montažo aktuatorja je treba preveriti pred naročilom, da zagotovite združljivost.

Standardi in pregled

Zasnova in proizvodnja sledita ASME B16.34, s čelno varjenimi konci temelji na ASME B16.25. Testiranje in pregledovanje ventilov se izvajata v skladu z API 598. Ocene tlaka in temperature se sklicujejo tudi na ASME B16.34.

Inšpekcija proizvodnje zajema preverjanje materiala, testiranje tlaka, pregled tesnjenja in preglede končnih ventilov. Poročila o preskusih materiala in ustrezna dokumentacija o izdelku se lahko zagotovijo v skladu s konfiguracijo ventila in zahtevami naročila.

Aplikacije

Podaljšano steblo krogličnega ventila iz nerjavečega jekla 3PC s sočelno varjenimi konci je namenjeno za industrijske cevne sisteme, ki zahtevajo trajno varjeno povezavo in dostopno delovanje ventila. Tipične uporabe vključujejo kemično predelavo, petrokemične sisteme, farmacevtsko opremo, predelavo hrane in pijače, proizvodnjo električne energije in obdelavo vode.

Pred izbiro potrdite medij cevovoda, tlak, temperaturo, velikost cevi, specifikacijo varjenja in razpoložljiv prostor za namestitev. Preveriti je treba tudi združljivost materialov ventila in konfiguracije sedeža s servisnim medijem.

pogosta vprašanja

1. Katere so glavne uporabe podaljšanega stebla krogličnega ventila iz nerjavečega jekla 3PC s sočelno varjenimi konci?

Uporablja se v industrijskih cevnih sistemih, kjer sta potrebna varjena povezava in podaljšan dostop do ventila. Aplikacije vključujejo kemične, petrokemične, farmacevtske sisteme, sisteme za hrano in pijačo, elektriko in vodo.

2. Kateri standard velja za sočelno varjene konce?

Čelno zvarjeni konci so določeni v skladu z ASME B16.25. Specifikacije varjenja je treba pred namestitvijo preveriti glede na načrt cevovoda.

3. Ali je mogoče aktuator namestiti neposredno?

ja Ventil ima montažno podlogo ISO 5211 za namestitev pnevmatskega ali električnega pogona. Izbira aktuatorja mora temeljiti na velikosti ventila, delovnem navoru in zahtevah glede krmiljenja.

4. Kateri materiali se uporabljajo v standardni konfiguraciji?

Telo je ASTM A351 CF8M (316), medtem ko sta krogla in steblo ASTM A182 F316. Standardni sedež je RPTFE (PTFE+15%fv). Drugi materiali so na voljo na zahtevo.

5. Kakšno je največje območje tlaka in temperature?

Naveden najvišji tlak je 285PSI s temperaturnim razponom od -25 ℃ do 150 ℃. Dejanske omejitve delovanja je treba potrditi glede na velikost ventila, medij in veljavne ocene tlaka in temperature.

6. Ali je mogoče ventil prilagoditi?

ja Druge materiale in konfiguracije komponent je mogoče dobaviti glede na zahtevani medij, tlak, temperaturo in pogoje namestitve.
