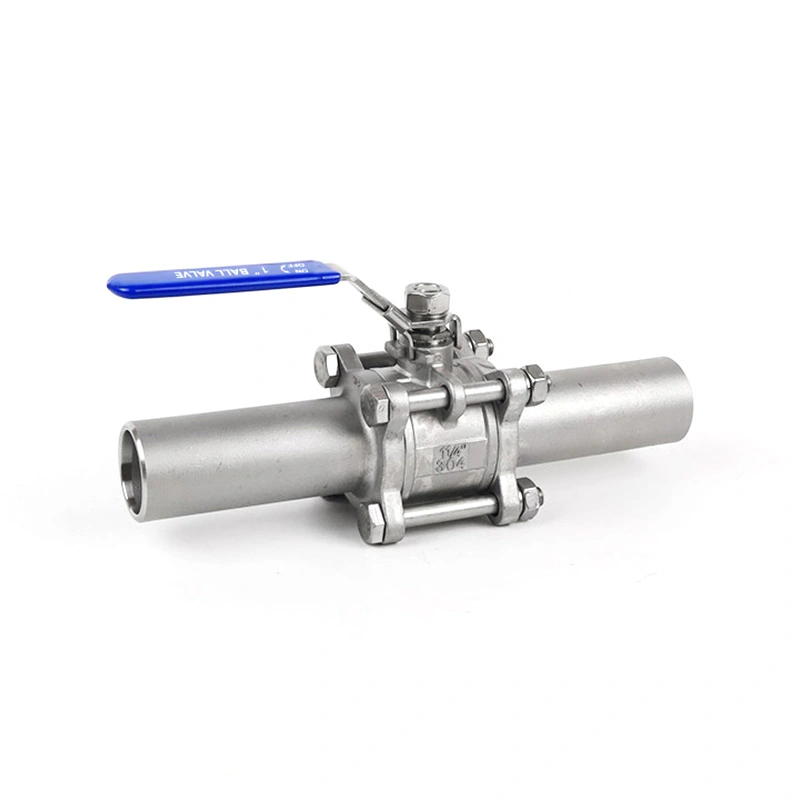

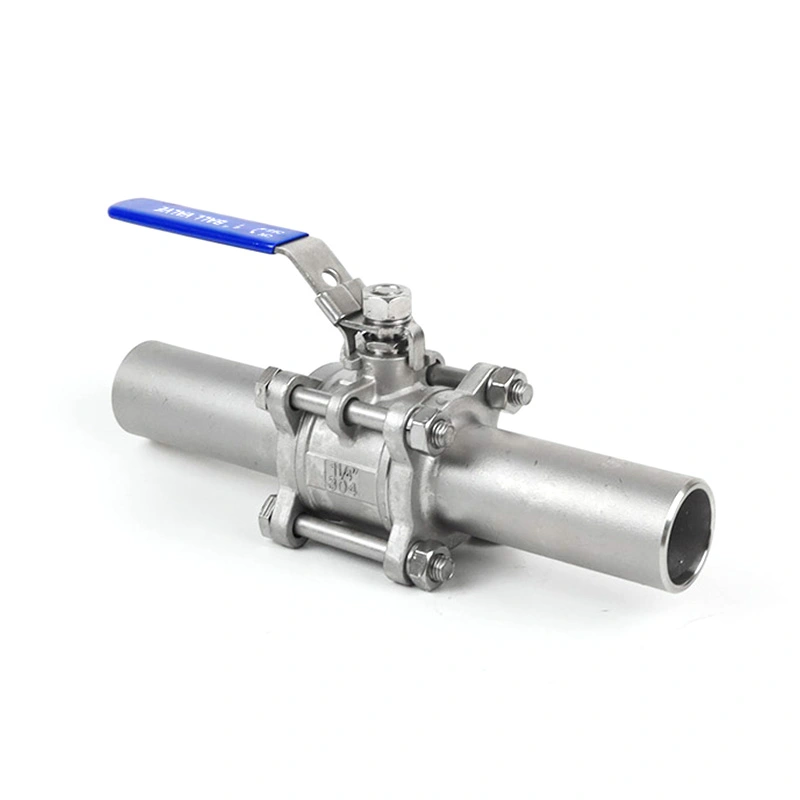

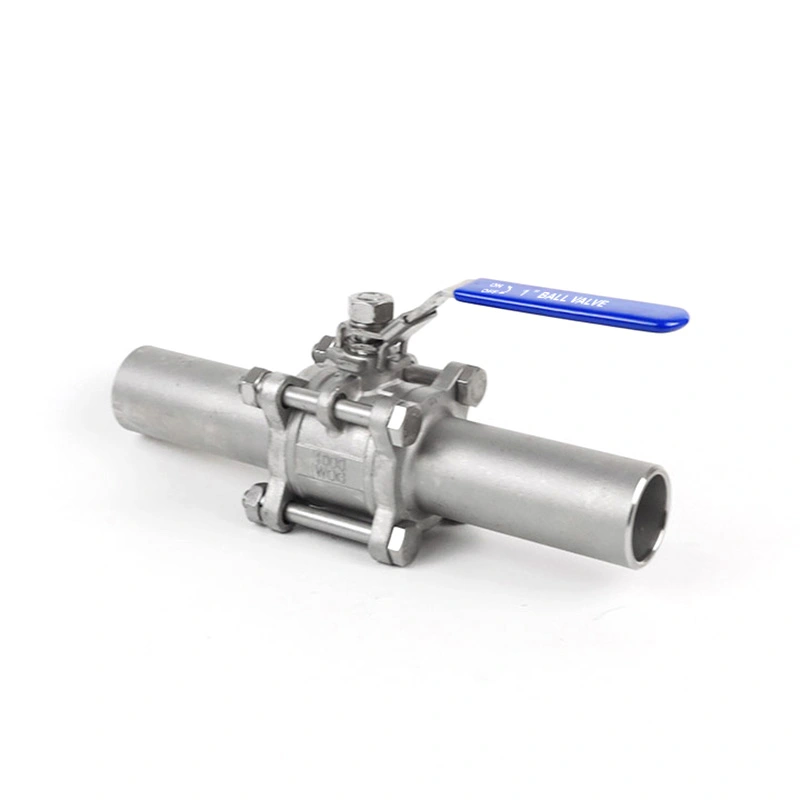

3PC krogelni ventil Weld Extended

3PC Ball Valve Weld Extended uporablja podaljšane konce sočelnega varjenja, da zagotovi dodatno varilno dolžino med ventilom telo in cevovod. Podaljšani konci so uporabni za izolirane cevovode, vkopane instalacije in postavitve cevovodov kjer je potrebna dodatna varilna razdalja. Tridelno ohišje omogoča tudi dostop do notranjih komponent za pregled in zamenjava po izolaciji cevovoda.

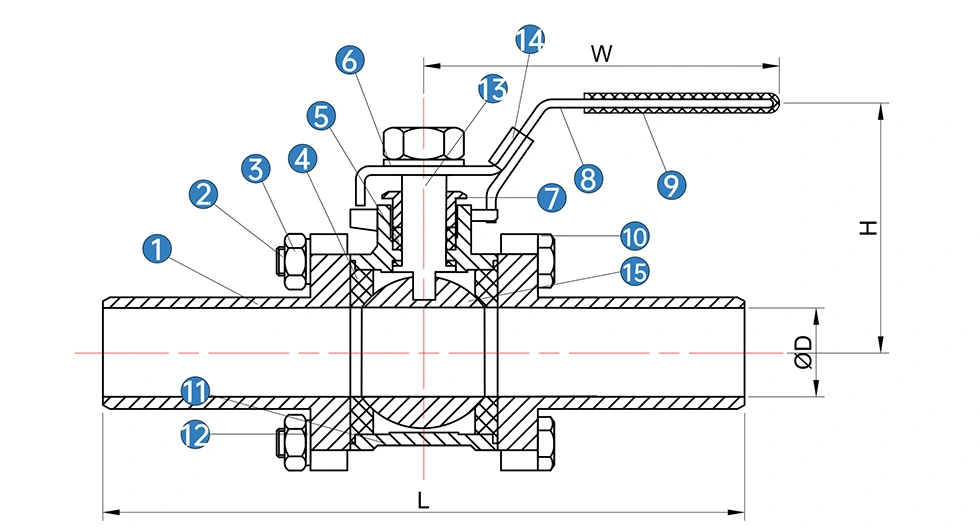

Glavne dimenzije

* N: Konci navoja v skladu z ANSI B 2.1 NPT
* B: Konci navojev v skladu z BS21 BSP

Lastnosti izdelka

1. Podaljšani konci sočelnega varjenja

Podaljšani varjeni konci zagotavljajo dodaten prostor za varjenje cevovodov in pomagajo ohranjati varjenje stran od glavnega telo ventila. Ta konfiguracija je uporabna za izolirane ali vkopane cevovode, kjer je treba namestiti ventil zunaj izolacije ali na dostopnem mestu.

2. Tridelna konstrukcija

Razdeljeno telo omogoča odpiranje ventila za pregled in vzdrževanje. Sedeži, tesnila in ostalo notranje do komponent je mogoče dostopati, ko je potrebna zamenjava, kar zmanjša potrebo po zamenjavi celotnega sklopa ventila.

3. Materiali iz nerjavečega jekla 316

3PC Ball Valve Weld Extended uporablja ASTM A351 CF8M (316) za telo in ASTM A182 F316 za kroglo in steblo. Standardni sedež je RPTFE (PTFE+15%fv). Druge kombinacije materialov se lahko dobavijo v skladu z zahtevami servisni pogoji.

4. Spoj z varjenjem

Zvarjeni konci ustrezajo zahtevam ASME B16.25. Čelno varjena povezava zagotavlja trajen spoj med ventilom in cevovod, pri čemer postopek varjenja in priprava cevi določata veljavna specifikacija cevovoda.

Varjenje in montaža

Pred varjenjem preverite velikost cevi, mere zvara, stanje poševnega roba in poravnavo. Cevovod bi moral biti pravilno podprt, da se prepreči čezmerna obremenitev ventila med namestitvijo. Upoštevati je treba tudi varilne postopke veljavno projektno specifikacijo.

Podaljšani konci zagotavljajo dodatno razdaljo med območjem varjenja in notranjimi deli ventila. Ustrezno varjenje in še vedno je treba upoštevati postopke za nadzor toplote, da zaščitite sedež, tesnila in druge komponente, občutljive na toploto.

Materiali in pogoji delovanja

Ventil je določen za temperaturno območje od -25 ℃ do 150 ℃ in največji tlak 285 PSI pod navedenimi pogojev. Dejanske meje delovanja je treba potrditi glede na velikost ventila, medij, temperaturo in veljavna ocena tlaka in temperature.

Telo iz nerjavečega jekla, krogla F316 in steblo F316 so namenjeni za združljive industrijske medije. Sedež in tesnjenje izbor materiala je treba pred naročilom preveriti glede na dejansko tekočino, temperaturo in tlak.

Inšpekcija kakovosti

Pregled materiala

Identifikacija materiala in s tem povezane inšpekcijske evidence se lahko zagotovijo v skladu z zahtevami naročila. Material poročila o preskusih so na voljo za ustrezne konfiguracije ventilov.

Dimenzijski pregled

Mere ventilov in značilnosti zvarnih koncev se preverijo glede na določene risbe in zahteve izdelka. Pregled lahko vključuje dolžino zvara, mere in splošno stanje sklopa.

Preskusi tlaka in tesnjenja

Testiranje in pregledovanje ventilov sledi zahtevam API 598. Za preverjanje se izvajajo preskusi tlaka in tesnjenja ohišje ventila in tesnjenje sedeža pred odpremo.

Končan pregled ventila

Končni pregled zajema videz ventila, montažo, zaščito zvara in stanje delovanja. Potreben izdelek dokumenti se lahko pripravijo po naročilu.

Aplikacije

3PC Ball Valve Weld Extended je primeren za industrijske cevovode, kjer je varjena povezava in dodatno varjenje potrebna razdalja. Tipične aplikacije vključujejo petrokemično predelavo, naftne in plinske sisteme, toplotno energijo, obdelava vode in splošni nadzor industrijskih tekočin.

Konfiguracija razširjenega konca je še posebej uporabna pri izolaciji cevovoda, podzemni namestitvi ali na gradbišču postavitev omejuje razpoložljivi prostor okoli telesa ventila. Primernost aplikacije je treba potrditi na podlagi specifikacije medija, tlaka, temperature in cevovoda.

Pakiranje

Ventili so pakirani za izvozni transport z uporabo valovitega kartona in zabojev iz vezanega lesa. Zvarjeni konci so zaščiten med pakiranjem, da se zmanjša tveganje poškodb poševnih in priključnih površin med rokovanjem in pošiljka.

pogosta vprašanja

1. Kakšen je namen podaljšanih zvarnih koncev na 3PC Ball Valve Weld Extended?

Podaljšani zvarjeni konci zagotavljajo dodatno varilno razdaljo med ohišjem ventila in cevovodom. Uporabne so za izolirani cevovodi, vkopane instalacije in druge postavitve, kjer je treba območje varjenja postaviti dlje iz telesa ventila.

2. Kateri material je uporabljen za ventil?

Standardni material ohišja je ASTM A351 CF8M (316), pri čemer se za kroglo in steblo uporablja ASTM A182 F316. Sedež je RPTFE (PTFE+15% fv). Drugi materiali so na voljo na zahtevo.

3. Kateri standard velja za konce sočelnega varjenja?

Konci sočelnega varjenja so določeni v skladu z ASME B16.25. Končni postopek varjenja mora slediti veljavnemu cevovod ali specifikacija projekta.

4. Ali je mogoče ventil vzdrževati po namestitvi?

ja Tridelno ohišje omogoča dostop do notranjih komponent za pregled in zamenjavo. Cevovod mora pred vzdrževanjem ventila izolirati in zmanjšati tlak.

5. Kakšne so mejne vrednosti tlaka in temperature?

Naveden najvišji tlak je 285PSI, temperaturno območje pa je od -25 ℃ do 150 ℃. Dejansko dovoljeno delovanje pogoji so odvisni od velikosti ventila, medija in veljavne ocene tlaka in temperature.

6. Katere dokumente je mogoče predložiti?

Glede na ventil je mogoče zagotoviti poročila o preskusih materiala in ustrezen pregled ali dokumentacijo o izdelku zahteve glede konfiguracije in naročila.
